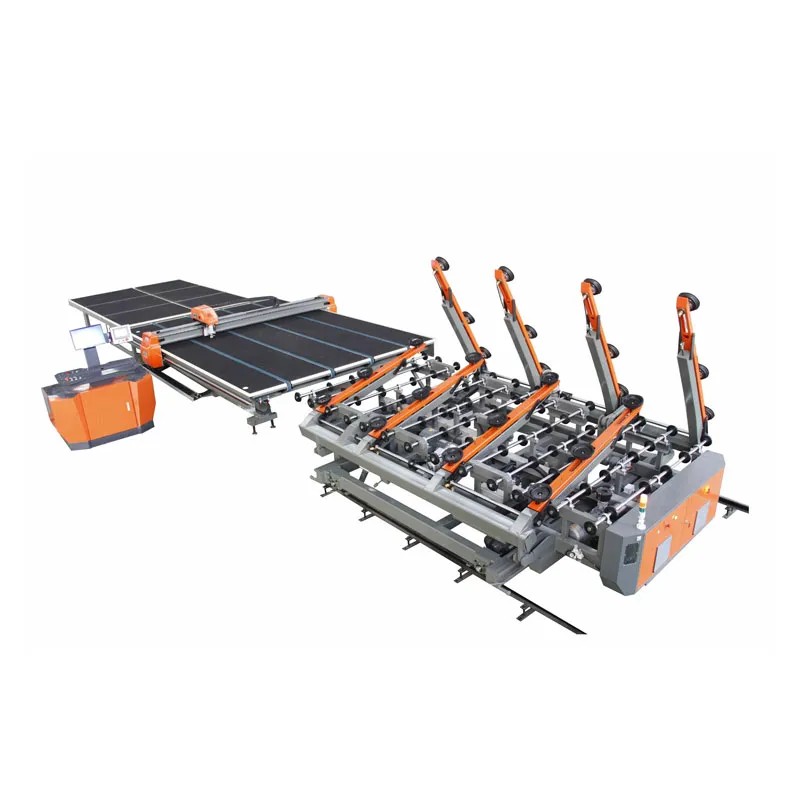

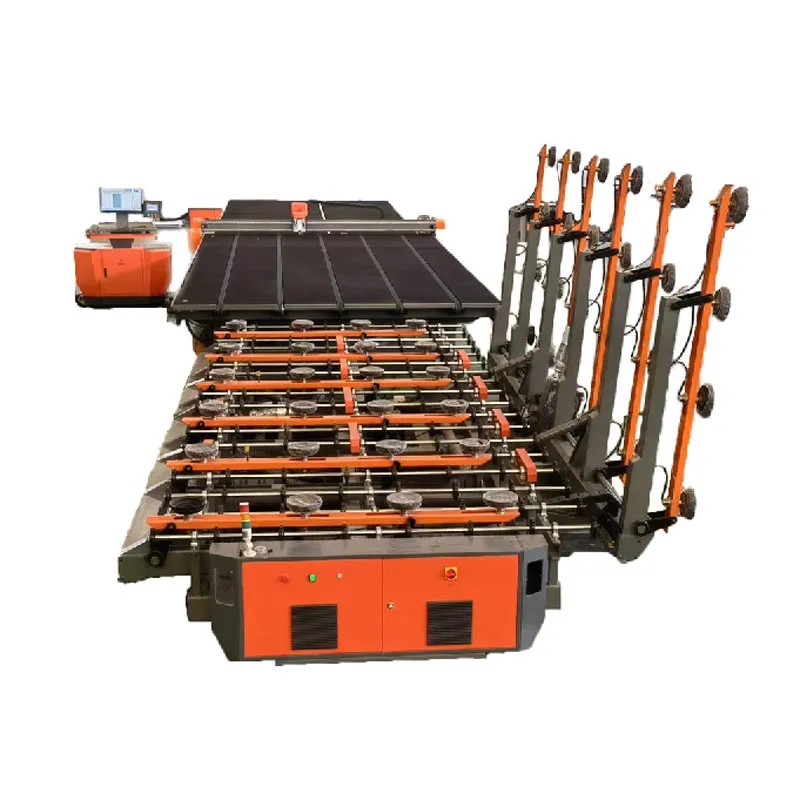

Производственная линия по резке стекла Model 4228 Double-Flip 3+3 Station

Параметры продукта

Индивидуализация:

Доступный
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Бэнбу Жуйфэн Оборудование для Обработки Стекла

Провинция Аньхуэй, г. Бэнбу, р-н Лунцзыху, ул. Шэнли Дунлу, д. 9.

Описание продукта

Информация о компании

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Основные функции: подача листа, резка, разлом, удаление пленки (опция), маркировка (опция).

Толщина резаемого стекла: 2–19 мм.

Точность резки: ±0,20 мм – ±0,35 мм (зависит от размера разреза).

Форма резки: возможна как прямая, так и фигурная.

Модели оборудования: 2621, 3726, 4228, 5133, 6133, 8133, 9133, 12033, 14033.

Основные функции: Данная линия состоит из трех основных модулей: стола подачи, стола резки и стола разлома. Поддерживает синхронную работу операций подачи, резки и разлома, что способствует повышению общей эффективности работы. Стол подачи имеет функцию двусторонней подачи листов и оснащен системой перемещения по направляющим. С помощью роликового механизма стекло транспортируется на стол резки, где после точного позиционирования конвейерной лентой выполняется резка, после чего стекло продолжает движение на стол разлома. Стол разлома оснащен специальным вспомогательным устройством, что делает операцию разделения стекла более эффективной и удобной.

Оборудование и технологические параметры

1. Параметры оборудования

Модель	Точность резки	Максимальный размер для резки	Скорость	Толщина резания	Мощность	Электропитание
2621	±0,15 мм	2600*2100 мм	0–220 м/мин	1,5–15 мм	12 кВт	380 В / 50 Гц (возможна настройка)
3726	±0,20 мм	3700*2600 мм		3–19 мм	18 кВт
4228	±0,20 мм	4200*2800 мм			18 кВт
5133	±0,25 мм	5100*3300 мм			25 кВт
6133	±0,25 мм	6100*3300 мм			25 кВт
8133	±0,30 мм	8100*3300 мм			42 кВт
9133	±0,30 мм	9100*3300 мм			45 кВт
12033	±0,35 мм	12000*3300 мм			70 кВт
14033	±0,35 мм	14000*3300 мм			72 кВт
Высота рабочего стола: 900 ± 50 мм
Область применения: Работы по резке строительного стекла, автомобильного стекла, стекла для бытовой техники, стеклопакетов и оконных/дверных конструкций, зеркального стекла, художественных изделий и различных других видов стекла.

2. Параметры компонентов

Стол подачи:

Ведущая звездочка и цепь поворота: усиленные, износостойкие, высокой точности.

Транспортные ролики: материал PU импортного производства.

Вакуумные присоски: материал нитрильный каучук (двойная адсорбционная конструкция).

Редуктор поворотного механизма: Bonfiglioli (китайско-германское СП).

Редукторы осей X и Y: Bonfiglioli (китайско-германское СП).

Редуктор конвейера: Bonfiglioli (китайско-германское СП).

Редуктор подъема/опускания присосок: Bonfiglioli (китайско-германское СП).

Вакуумный насос: Chuanyue (китайско-германское СП).

Цикл и скорость подачи листа: 50 секунд.

Скорость транспортировки: 0–40 м/мин (регулируемая).

Максимальная глубина захвата листа: 750 мм.

Количество рычагов подачи с одной стороны: определяется размером подаваемого листа.

Количество присосок на одном рычаге: 3–4 шт.

Сжатый воздух: 0,3 МПа.

Вакуумное давление: -70 ~ -90 кПа (регулируется в зависимости от толщины стекла).

Скорость перемещения по оси X: 5–25 м/мин (регулируемая).

Скорость перемещения по оси Y: 8–12 м/мин (регулируемая).

Станок резки:

Главный подшипник: NSK.

Направляющие: FUJUN.

Зубчатая рейка / шестерня: Rui'an.

Режущее колесо / держатель ножа: Bohle (Германия).

Рабочая поверхность стола: промышленный войлок импортного производства.

Платформа: влагостойкая ДВП высокой плотности.

Сервосистема: серводвигатели INOVANCE (высокая скорость и точность).

Частотный преобразователь: Delta.

Редуктор конвейера: Bonfiglioli (китайско-германское СП).

Пропорциональный клапан: SMC.

Главный электромагнитный клапан: AirTAC.

Контроллер движения: Galil (США).

Промежуточное реле: Hequan/Pride.

Контактор переменного тока: Schneider.

Автоматический выключатель двигателя: Schneider.

Автоматический выключатель: Chint.

Бесконтактный датчик: Guangchuan/Pride/Automik.

Прямолинейность и параллельность: ≤±0,25 мм/м.

Точность по диагонали: ≤±0,30 мм/м (указанная точность относится к точности линии реза перед разломом).

Скорость моста резки: 0–160 м/мин (регулируемая).

Ускорение моста резки: ≥3,0 м/с².

Скорость каретки держателя ножа: ≥150 м/мин.

Ускорение каретки держателя ножа: ≥6,0 м/с².

Скорость ленточного конвейера: ≥40 м/мин.

Погрешность позиционирования режущей головки: ≤±0,15 мм.

Сжатый воздух: 0,6 МПа.

Стол разлома:

Автоматический выключатель: People/Chint.

Кнопки: People/Chint.

Главный электромагнитный клапан: AirTAC.

Прочие пневматические компоненты: Deko/Shengguang.

Количество вентиляторов: 2 шт. Liyuan (управляются независимыми выключателями).

Войлочное покрытие стола: отечественный черный волокнистый войлок.

Панель стола: древесноволокнистая плита высокой плотности.

Подъемные штанги: 1 поперечная, 1 продольная.

Программное обеспечение:

Optima.

Поддерживает импорт оптимизированных данных из офиса, предоставляет функции ручного создания и редактирования схем резки.

Обладает возможностями копирования, перемещения графики и ручной корректировки последовательности резки.

Поддерживает быструю генерацию схем резки в режимах X/Y/Z, совместимо с оптимизацией под множество типоразмеров.

Предоставляет возможность поворота для отображения результатов оптимизации, управления изображениями и установки приоритетов обработки.

Интегрирует сканирование шаблонов, обработку графики, управление библиотекой листов и 20 алгоритмов оптимизации.

Поддерживает редактирование графики реза, проектирование и печать этикеток, а также генерацию отчетов об оптимизации.

Совместимо с импортом данных из Excel, поддерживает специальные режимы резки для Low-E и ламинированного стекла.

Встроенная библиотека содержит 350 типовых графических элементов, 2D CAD система поддерживает обработку методом сканирования фигурных контуров.

Обеспечивает двустороннее преобразование сигналов ЧПУ и графических данных, оснащено многоязычным интерфейсом.

Постоянно синхронизируется с международными обновлениями программного обеспечения, оперативно реагирует на потребности клиентов.

3. Детальные фотографии

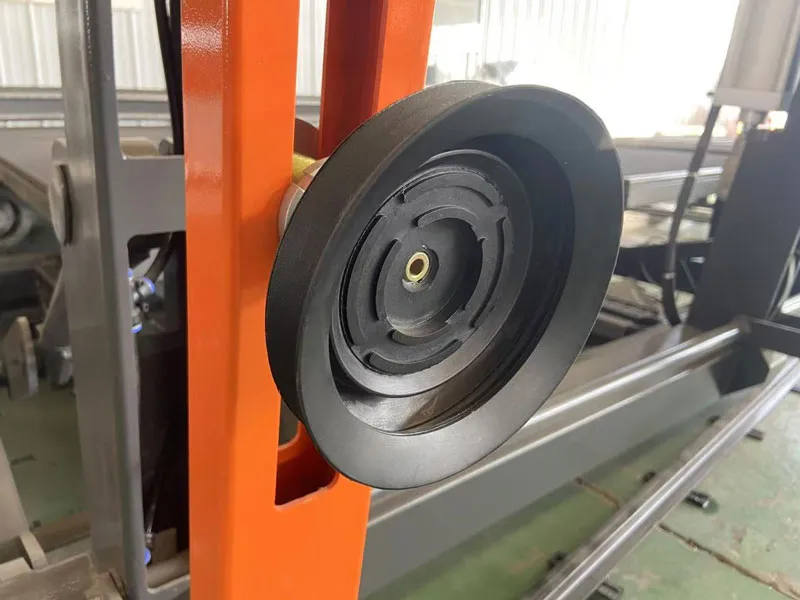

Присоски.

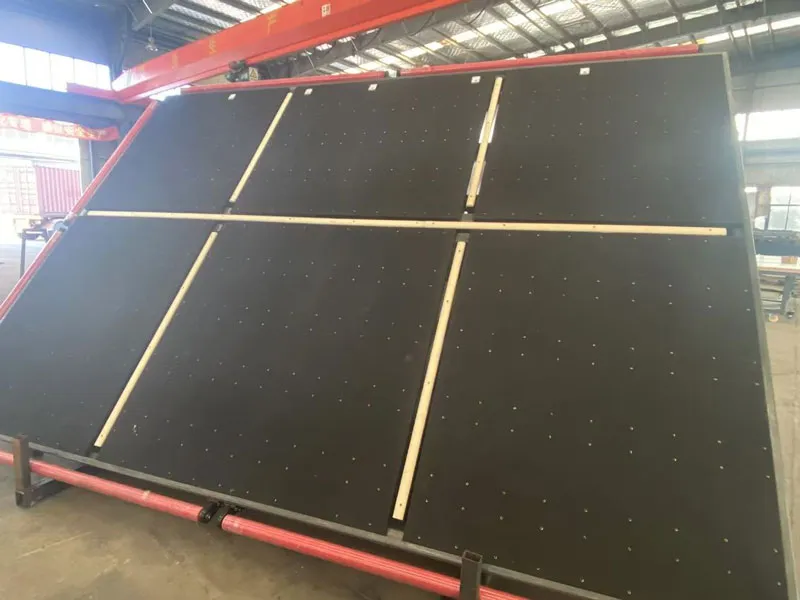

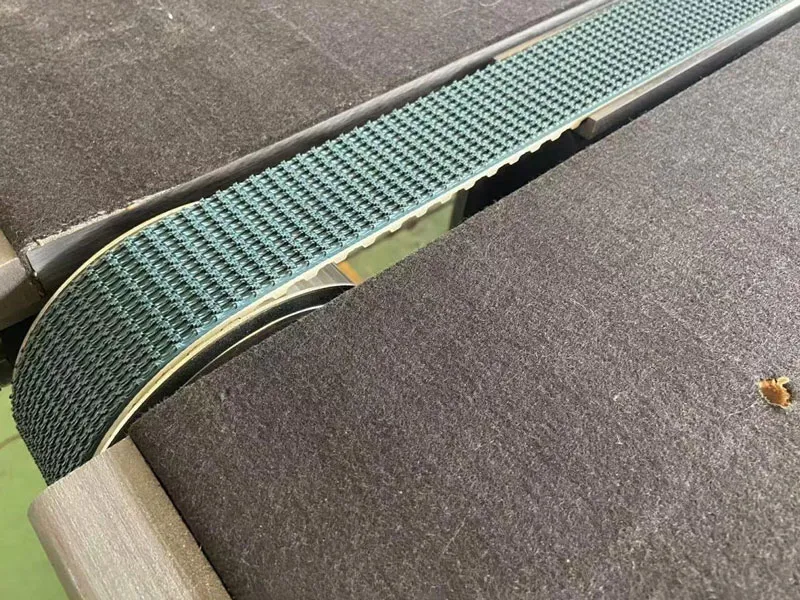

Направляющие / Рабочая поверхность стола резки / Конвейерная лента

Стол разлома

Тип деятельности:

Производитель / завод
Основная продукция:

В число нашей основной продукции входят линии непрерывной резки стекла, станки для резки многослойного стекла, станки для резки сверхтонкого стекла и интеллектуальные линии глубокой обработки стекла
Количество сотрудников:

50
Год основания:

2012
Сертификация систем менеджмента:

ISO9000
Средний срок поставки:

7 дней
Номер:

001
Среднее время ответа:

Меньше или равно 24 часам

ООО Бэнбу Жуйфэн Оборудование для Обработки Стекла — это высокотехнологичное предприятие, специализирующееся на исследованиях и разработках, производстве и продаже оборудования для глубокой обработки стекла. Будучи одним из первых в стране предприятий, занимающихся производством оборудования в данной области, компания накопила прочную техническую основу в ключевых продуктах, таких как стеклорезные станки, и стала отраслевым представителем, обладающим возможностями масштабного производства. Различные стеклорезные станки занимают лидирующие позиции в отрасли по техническим характеристикам и области применения.
