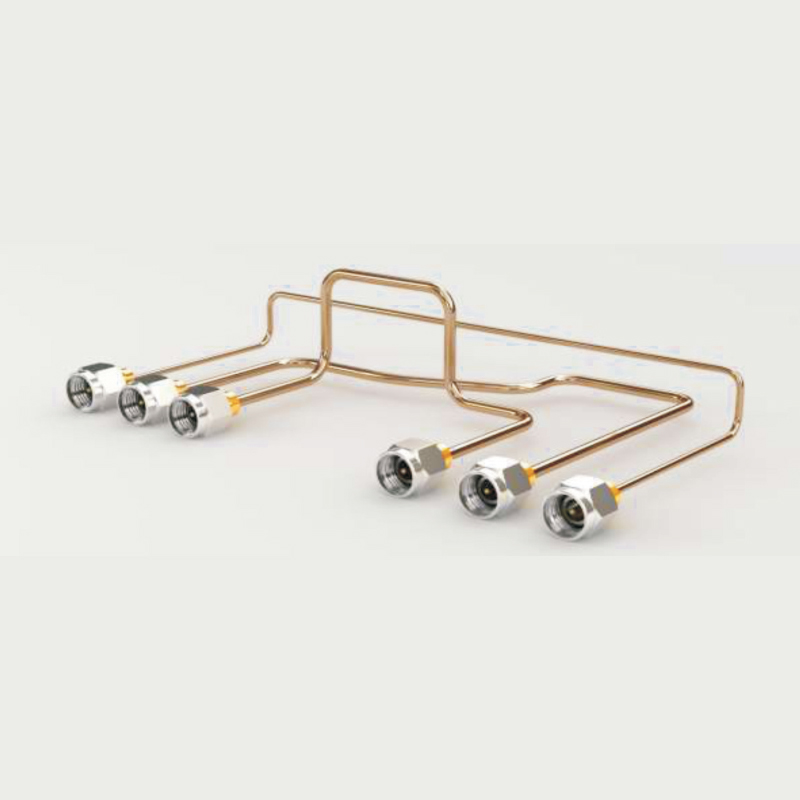

Полужесткий кабель миллиметрового диапазона K(2.92) Тип 141

  • ₽846.56

    100+ Куски
Получение последних цен

Параметры продукта

  • Индивидуализация:

    Доступный

  • Сертификация:

    RoHS

  • Место происхождения:

    Шэньси, Китай

Подробнее Связаться с магазином
ООО Шэньси Хуаюань Электроникс
Город Сяньян, провинция Шэньси циньду Район Авеню синхо Китайская электрическая мощность Запад чжигу Фаза III Здание K6
Описание продукта
Информация о компании
Основная информация
Соответствующий кабель
Полужесткий кабель
Частота
DC~35 или 40 (ГГц)
Рабочая температура
-55℃~+125℃
Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

Подробнее о продукте

Характеристики кабельной сборки:

1.Соответствующий кабель: полужесткий кабель;

2.Низкие потери, хорошая стабильность затухания, отсутствие перекрестных помех сигнала, хорошая механическая фазовая стабильность, и может быть согнут в определенную форму в соответствии с потребностями пользователя;

3.Частота: DC~35 или 40 (ГГц);

4.Механизм соединения прост и надежен, в основном в виде сварки;

5.Рабочая температура:-55℃~+125℃.



Основные параметры кабеля MIL-C-17

Тип кабеля Наружный диаметр φ(mm) Внутренний проводник



φ(mm)

 затухание(dB/m) K1 K2
20GHz 30GHz 34GHz 36GHz 40GHz
RG405 2.2 0.51 3.5 4.4 4.8 5.0 5.3 0.564 0.0012
RG405/L 2.2 0.51 2.6 3.2 3.4 3.5 3.7 0.525 0.00018
RG402 3.58 0.92 2.3 3.0 3.3 / / 0.318 0.0012
RG402/L 3.58 0.92 1.5 1.85 2.0 2.1 / 0.293 0.00018

Потери в кабеле = K1×F¹/²(МГц)+K2×F(МГц)/30,48(дБ/м)

Полужесткий кабель миллиметрового диапазона K(2.92) Тип 141

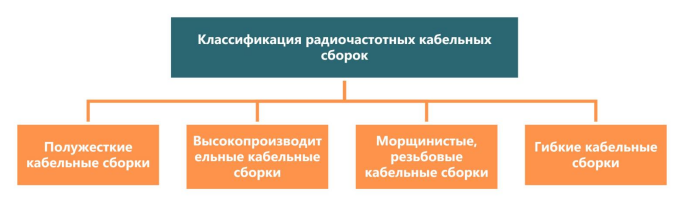

3

Метод наименования кабельной сборки

Название кабельной сборки: Модель кабельной сборки + имя пользователя (писать отдельно в отдельных строках)

Состав модели кабельной сборки:

Двусторонний: Модель соединителя левого конца сборки / Модель соединителя правого конца сборки - Длина кабельной сборки

Одинарная головка: Модель разъема - Длина кабельной сборки

Примечание: ① Длина кабельной сборки указана на принципиальной схеме кабельной сборки 1, рисунке 2 и рисунке 3;

② Если кабельная сборка представляет собой изогнутую сборку, ее длина равна развернутой длине.

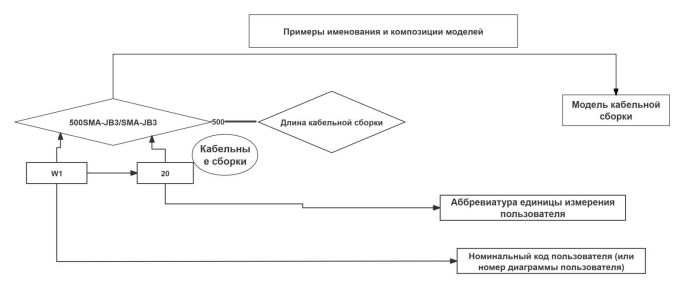

Состав имени пользователя: основной код имени пользователя (или номер чертежа пользователя) - аббревиатура пользовательского блока + кабельная сборка

1

Примечание: ① Если у пользователя нет основного кода имени, его можно опустить, но аббревиатуру подразделения пользователя необходимо указать;

②Основной код имени пользователя должен соответствовать коду заказа;

③При заказе или производстве можно указать модель или наименование продукта, но они должны быть прослеживаемыми, непрерывными и уникальными;

④ Если номер чертежа пользователя уникален, аббревиатуру пользовательского подразделения вводить не нужно, например, AL — это специальный код для Института № 14.

Например: SMA-JB3/SMA-JB3-600

AL4.850.7691 Кабельная сборка

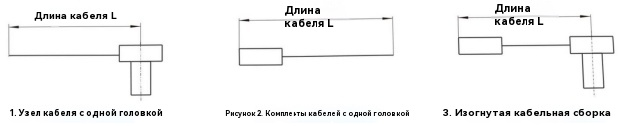

Метод измерения длины кабельной сборки (единица длины кабельной сборки — мм)

2

Длина прямого компонента измеряется от торцевой поверхности соединителя, а длина изогнутого компонента измеряется от центральной линии изогнутого соединителя, как показано выше.

Допуск длины кабельной сборки

Тип кабеля Длина кабеля L (мм)
≤100 100~500 ≥500
Полужесткий кабель +2 +5 +1%×L
Другие кабели +5 +10 +2%×L



Метод расчета КСВ кабельной сборки

VSWR=1-контактный разъем VSWR1×2-контактный разъем VSWR2×VSWR кабеля

Соединители Частота среза(GHz) VSWR (max)
SMP 40 1.15+0.02F(GHz)
K 40 1.05+0.01F(GHz)
SMA   1.15+0.02F(GHz)
SSMA 30 1.07+0.01F(GHz)
BMA 18 1.15+0.012F(GHz)
SMB 4 1.34
SSMB 3 1.35(Прямой)1.63(Сгибать)
SBMA 28 1.1+0.03F(GHz)
SMC 11 1.25(Прямой)1.35(Сгибать)
MCX 6 1.30
N 11 или18 1.30
CC11 6 1.30(Прямой)1.40(Сгибать)
TNC 11 или18 1.30
BNC   1.30
TMA 11 1.3
SAA 4.8 1.25(Прямой)1.40(Сгибать)
L29 7.5 1.25(Прямой)1.40(Сгибать)



Метод расчета вносимых потерь в кабельной сборке

Потеря в кабельной сборке ≤ потеря в кабеле + потеря в разъеме на обоих концах



Соображения по выбору кабельной сборки

1.Кабели с многожильными центральными проводниками обладают лучшей механической фазовой стабильностью и гибкостью;

2.Одножильный кабель имеет лучшую механическую амплитудную стабильность;

3.Производительность прямых кабельных сборок лучше, чем изогнутых кабельных сборок. Если позволяет место для установки, попробуйте использовать прямые кабельные сборки.
