Описание продукции

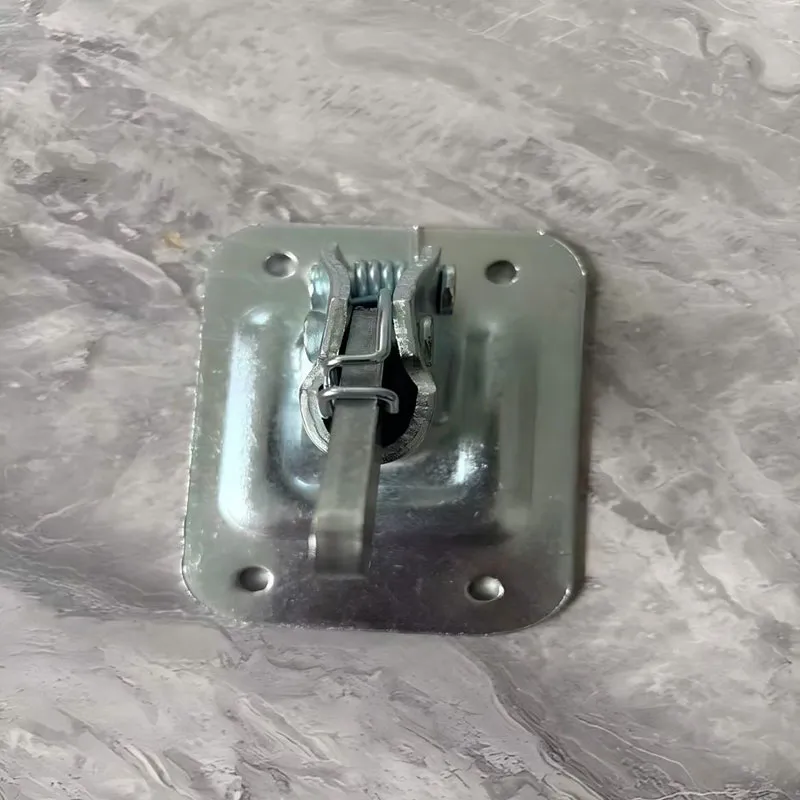

Шаблонный пружинный зажим, также известный как горная пружинная пластина или противоскользящая прокладка, представляет собой небольшой эластичный компонент, используемый в комплекте с болтами и дисковыми гайками (горными картами).

1.Основные параметры спецификации

Адаптивные спецификации:

Его внутренний диаметр должен строго соответствовать диаметру винта, проходящего через стену (для винта натяжки).Обычные спецификации M12, M14, M16, M18, M20. Соответствуют спецификациям винтов и горных карт один за другим.

Материалы и процессы:

Материал: обычно используется пружинная сталь 65Mn или другая высокопрочная пружинная сталь.Этот материал имеет очень высокий предел упругости и прочность на усталость, может испытывать многократные изгибы без разрушения, без отказа.

Технология: штамповка из пружинной стальной ленты и термическая обработка (закалка + отжиг) для достижения требуемой эластичности и твердости.

Обработка поверхностей: как правило, путем макания в краску или оцинкования для защиты от коррозии.

2.Основное назначение и принцип работы

Основное назначение: предотвращение ослабления гайки на отвертке, проходящей через стену, при вибрации и обеспечение непрерывного крепления системы армирования шаблонов.

Принцип работы:

Порядок монтажа: после установки стальной трубы (основной киль) и дисковой гайки (горная карта) на проволочном винте сначала помещается обычная плоская прокладка, затем закручивается гайка и предварительно затягивается гаечным ключом.

Ключевой шаг: выровняйте отверстие пружинного зажима шаблона на винт, застряв между гайкой и обычной прокладкой.Поскольку его внутренний диаметр немного меньше диаметра винта и эластичен, он создает огромное трение с винтовой резьбой.

Механизм защиты от рыхления: когда вибрация пытается ослабить гайку, вращающуюся против часовой стрелки, наклонная часть пружинного зажима умирает, чтобы укусить торец гайки, его собственная эластичность и трение с резьбой создает огромную реакцию, которая эффективно сопротивляется тенденции к ослаблению, как и тот же односторонний клапан, который допускает только затягивание и не допускает ослабления.
