Плата для испытаний на старение FR4

₽827.50
100+ Один

Получение последних цен

Параметры продукта

Изготовление на заказ:

доступно
Тип:

Жесткая печатная плата
Диэлектрик:

тип FR-4

Подробнее Связаться с магазином

ООО Сычуань Лунъюй Инновационные Электронные Технологии

КНР, провинция Сычуань, г. Суйнин, ул. Минсин Дадао, южная дорога аэропорта, PCB-зона, корпус №4

Описание продукта

Информация о компании

Основная информация

Толщина наружной меди

1OZ-4OZ (35мк-140мк)

Минимальная ширина/расстояние между линиями

0.075мм/0.075мм(3mil/3mil)

Минимальное расстояние между колодками

0.1мм(4мил)

Минимальный диаметр готового отверстия

0.15мм(6mil)

Максимальный диаметр готового отверстия

6,30мм(25мил)

Толщина меди стенки отверстия

≥25мк(1mil)

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Тестовая плата на старение R4 на воздействие погодных условий изготовлены из стекловолокна, пропитаны эпоксидной смолой и подвергнуты горячему прессованию. Отличная электроизоляция, нормальное сопротивление изоляции более 10¹²Ω, эффективно блокирует ток и предотвращает короткое замыкание. Высокая механическая прочность, может выдерживать суровые условия испытаний, прочность на изгиб вертикального слоя ≥ 340Mpa. Он обладает хорошей огнестойкостью и соответствует стандарту UL94 V-0, что может гарантировать безопасность испытаний. При высокотемпературном испытании на старение он может стабильно работать и помогать определять производительность электронных компонентов, широко используется в электронной, автомобильной, аэрокосмической и других областях, где требуется высокая надежность компонентов.

Изготовлен из стекловолокна, ламинированного эпоксидной смолой. Высокая механическая прочность, отличные диэлектрические свойства и превосходная тепло- и влагостойкость. Он может точно имитировать среду старения электронных изделий, что может быть использовано для жестких испытаний на старение для обеспечения качества продукции, и широко используется в военной, аэрокосмической промышленности, производстве электронного оборудования и других областях.

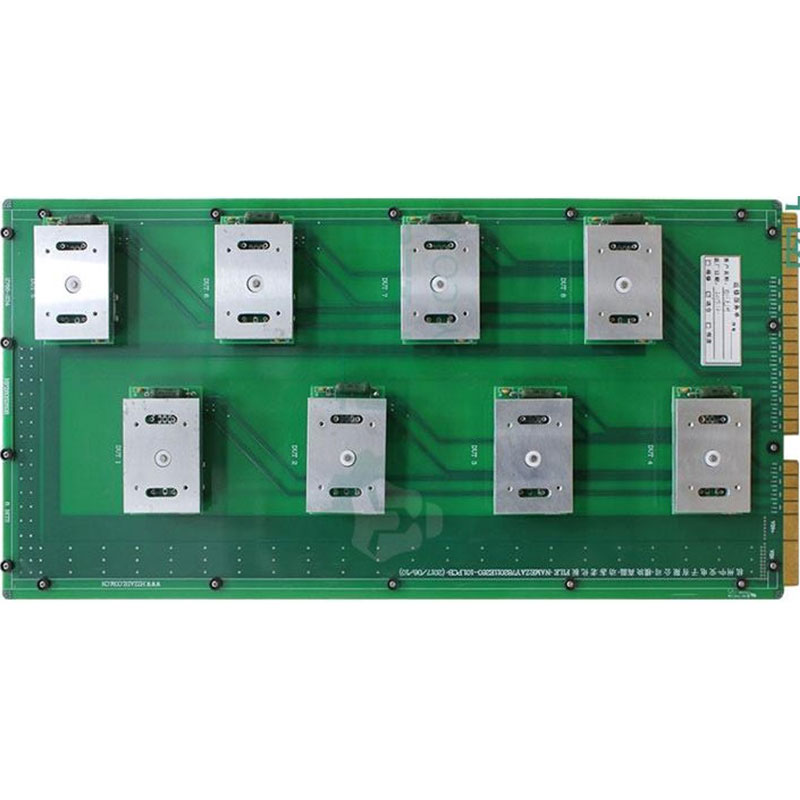

Тестовая плата на старение FR4:

Количество слоев PCB: 4

Материал PCB: FR4

Контактные площадки (золотые пальцы): Гальваническое никелирование 3 мкм, гальваническое золочение 0.15 мкм

Диапазон рабочих температур: до 125°C

Полупроводниковая тестовая плата (ATE) - стандартные производственные характеристики и параметры
серийный номер	Проект	Производственные мощности и параметры	серийный номер	Проект	Производственная мощность и параметры
1	Пластина	Нормальные температурные условия: Плиты Шэнъи / Плиты Цзяньтао (FR-4)	8	Толщина наружной меди	1OZ-4OZ (35мк-140мк)
		Среднетемпературные условия: Плиты Шэнъи / Плиты Цзяньтао (TG-170)	9	Минимальная ширина/расстояние между линиями	0.075мм/0.075мм(3mil/3mil)
		Высокотемпературные условия: Полиимидные плиты (модели приведены ниже)	10	Минимальное расстояние между колодками	0.1мм(4мил)
		Плита Шэнъи SH-260	11	Минимальный диаметр готового отверстия	0.15мм(6mil)
		Плита Шэньси Хуадянь TB-73	12	Максимальный диаметр готового отверстия	6,30мм(25мил)
		Плита Тэнхуэй VT-901	13	Толщина меди стенки отверстия	≥25мк(1mil)
		Плита США Алун 85N	14	Допуск положения отверстия	±0.05мм(2mil)
2	Чернила для резиста припоя	Нормальные температурные условия и среда HTRB: Масло средней зелени Гуансинь	15	Допуск для отверстия PTH	±0.075мм(3mil)
		Среднетемпературные условия и среда H3TRB: Термостойкое масло Японское Тайё	16	Допуск для отверстия NPTH	±0.05мм(2мил)
		Высокотемпературные условия или среда HAST: Термостойкое масло Японское Тайё	17	Минимальное окно сопротивления припою	0,05мм
3	Цвета чернил для резиста припоя	Нормальные температурные условия и среда HTRB: Зелёный, чёрный, жёлтый и т.д.	18	Коробление доски	≤0.7%
		Среднетемпературные условия и среда H3TRB: Зелёный, чёрный	19	Процесс обработки поверхности	Напыление олова (выравнивание горячим воздухом) + Контактные площадки (золотые пальцы)
		Высокотемпературные условия или среда HAST: Зелёный, чёрный			Золотое покрытие/химическое погружение + Контактные площадки (золотые пальцы)
4	Контактные площадки (золотые пальцы)	Нормальные температурные условия и среда HTRB: Толщина никеля: 120 мкм (3 мкм)/Толщина золота: 6 мкм (0,15 мкм)	20	Специальный процесс	Ступенчатые контакты печатных плат с золотым покрытием
		Среднетемпературные условия и среда H3TRB: Толщина никеля: 120 мкм (3 мкм)/Толщина золота: 10 мкм (0,25 мкм)			Сверление с обратной стороны
		Высокотемпературные условия или среда HAST:Толщина никеля: 150 мкм (3,8 мкм)/Толщина золота: 16 мкм (0,40 мкм)			Гальваническое заполнение отверстий
5	Количество слоев	Платы для тестирования полупроводников (FR-4): 2-36 слоев			Заполнение отверстий медной/серебряной пастой
		Платы для теста на старение (FR-4/TG170): 2-20 слоев
		Платы для теста на старение (полиимидные): 2-16 слоев
6	Максимальная длина пластины	1200мм
7	Максимальная толщина пластины	10.00мм

Тип деятельности:

Производитель / завод
Основная продукция:

специализируется на производстве срочных заказов, образцов и малосерийных партий PCB.
Количество сотрудников:

111
Год основания:

2006
Сертификация систем менеджмента:

ISO9000
Средний срок поставки:

Oдин месяц
Номер:

111
Среднее время ответа:

24 часа

ООО Сычуань Лунъюй Инновационные Электронные Технологии специализируется на производстве срочных заказов, образцов и малосерийных партий PCB.

Компания предлагает ускоренное производство: 1-3 дня для двусторонних плат и 2-4 дня для многослойных плат.

В структуре компании работают два подразделения: [Отдел PCB] и [Отдел высокочастотных и микроволновых технологий].

ООО Сычуань Лунъюй Инновационные Электронные Технологии осуществляет деятельность по трем основным направлениям: 1. Двусторонние и многослойные печатные платы FR4 для военного и гражданского применения. 2. Полупроводниковые тестовые платы (ATE) 3. Высокочастотные и микроволновые печатные платы.
