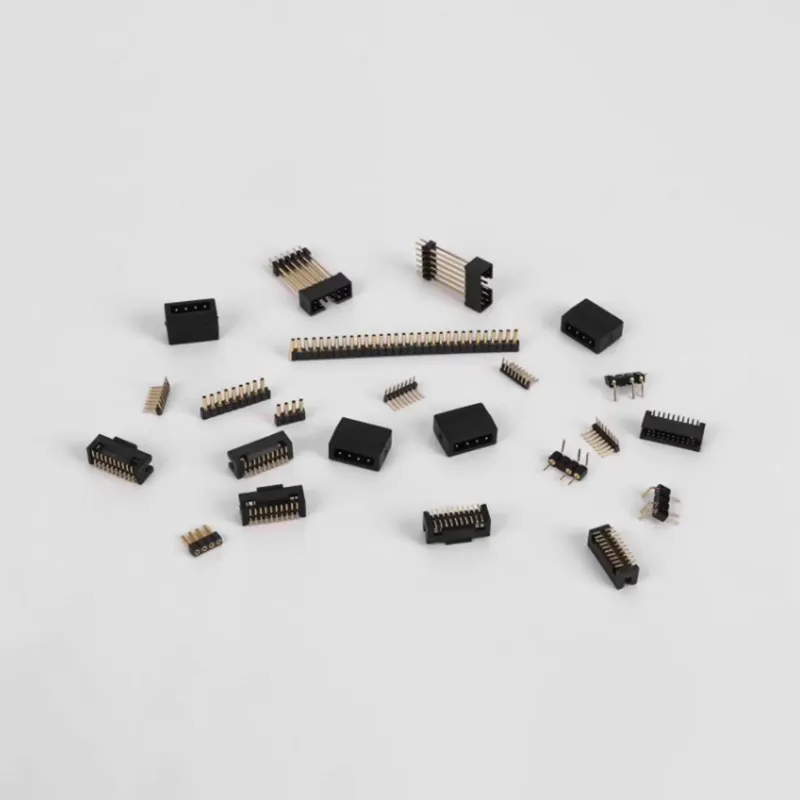

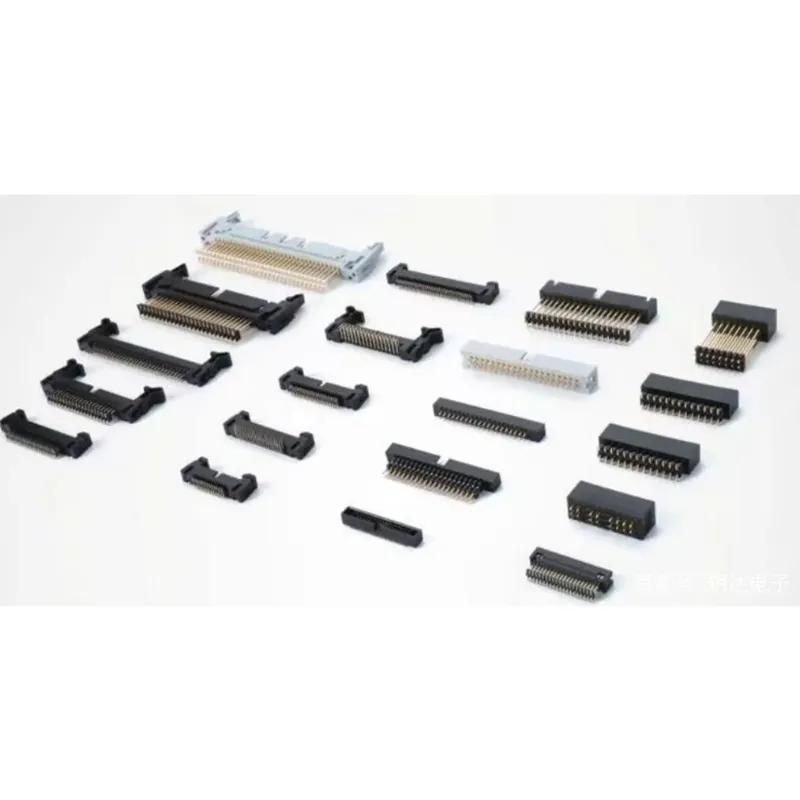

Пин-хедеры, разновидность соединителей, английское название: pin header. Данный тип соединителей широко применяется в электронных платах PCB в электронике, электрооборудовании и приборах. Их функция заключается в том, чтобы служить мостом в местах обрыва цепи или между изолированными цепями, выполняя задачу передачи тока или сигналов. Обычно используются в комплекте с панельными разъемами, образуя соединение плата-к-плате; или используются вместе с клеммами электронных кабельных жгутов, образуя соединение плата-к-проводу; также могут самостоятельно использоваться для соединения плата-к-плате. Поскольку различные продукты требуют разных спецификаций, пин-хедеры также имеют множество моделей итипоразмеров. Согласно стандартам индустрии электронных соединителей для пин-хедеров, классификация осуществляется следующим образом: по шагу в основном делятся на пять категорий: 2.54мм, 2.00мм, 1.27мм, 1.00мм, 0.8мм; по количеству рядов бывают однорядные, двухрядные, трехрядные и т.д.; по типу монтажа существуют поверхностный монтаж SMT (горизонтальный/вертикальный), выводной монтаж DIP (прямой/изогнутый). Панельные разъемы, разновидность соединителей, английское название: female header. Являются универсальным соединительным устройством, широко используемым в электронике, электрооборудовании и приборах, в основном выполняют функцию передачи тока или сигналов. Обычно используются в комплекте с пин-хедерами, образуя соединение плата-к-плате.‌‌

Спецификации и выбор коннекторов типа пин-хедер/панельный разъем:

Серия 2.54 мм пин-хедер/панельный разъем:

Юэда Электроник спецификации: однорядный пин-хедер, двухрядный пин-хедер, однорядный и двухрядный с пластиковым основанием, трехрядный пин-хедер

Тип выводов: 180° прямой монтаж, 90° боковой монтаж, поверхностный монтаж

Высота пластикового основания: 1.5 мм, 2.0 мм, 2.54 мм, 3.0 мм

Спецификации: однорядный панельный разъем, двухрядный панельный разъем, 180° прямой монтаж, 90° боковой монтаж, поверхностный монтаж

Высота пластикового основания: 3.5 мм, 5.0 мм, 5.7 мм, 7.1 мм, 8.5 мм

Серия 2.00 мм пин-хедер/панельный разъем:

Юэда Электроник 2.00 мм спецификации: однорядный пин-хедер, однорядный с двойным пластиковым основанием, двухрядный пин-хедер, двухрядный с двойным пластиковым основанием

Тип выводов: 180° прямой монтаж, 90° боковой монтаж, поверхностный монтаж

Высота пластикового основания: 1.5 мм, 2.0 мм, 2.5 мм

Спецификации: однорядный панельный разъем, двухрядный панельный разъем, 180° прямой монтаж, 90° боковой монтаж, поверхностный монтаж

Высота пластикового основания: 2.2 мм, 4.0 мм, 4.3 мм, 4.6 мм

Серия 1.27 мм пин-хедер/панельный разъем:

Юэда Электроник спецификации: 1.27 мм однорядный пин-хедер, однорядный с двойным пластиковым основанием, двухрядный с двойным пластиковым основанием

Тип выводов: 180° прямой монтаж, 90° боковой монтаж, поверхностный монтаж

Высота пластикового основания: 1.0 мм, 1.5 мм, 1.7 мм, 2.0 мм, 2.5 мм

Спецификации: однорядный панельный разъем, двухрядный панельный разъем, 180° прямой монтаж, 90° боковой монтаж, поверхностный монтаж

Высота пластикового основания: 2.1 мм, 3.4 мм, 4.4 мм

Серия 1.0 мм пин-хедер/панельный разъем:

Юэда Электроник спецификации: однорядный пин-хедер, двухрядный пин-хедер, однорядный и двухрядный с пластиковым основанием
Тип выводов: 180°, 90°, поверхностный монтаж

Высота пластикового основания: 1.0 мм, 1.5 мм, 2.0 мм

Спецификации: однорядный панельный разъем, двухрядный панельный разъем, 180°, 90°, поверхностный монтаж

Высота пластикового основания: 2.1 мм

Серия 0.8 мм пин-хедер/панельный разъем:

Спецификации: двухрядный пин-хедер для поверхностного монтажа, высота пластикового основания 1.38 мм

Спецификации: двухрядный панельный разъем для поверхностного монтажа, высота пластикового основания 3.4 мм

Способ контакта: (прямой монтаж - обозначение S), (боковой монтаж - обозначение R), (поверхностный монтаж - обозначение SMT).

Шаг контактов: (2.54 мм, 2.0 мм, 1.27 мм, 1.0 мм)

Количество рядов: однорядный/двухрядный/трехрядный/четырехрядный/с одним пластиковым основанием/с двойным пластиковым основанием/с тройным пластиковым основанием/с четверным пластиковым основанием

Материалы корпуса и контактов пин-хедеров

Пластиковые материалы:

PBT: 230±5°C, время: 3-5±1 секунда

PA6T: 260±5°C, время: 3-5±1 секунда

LCP: 270±5°C, время: 3-5±1 секунда

Материал контактов: C2680 латунь

Толщина золотого покрытия: 0.8 мкм/1.0 мкм/1.5 мкм/2.0 мкм/3.0 мкм/10.0 мкм/15.0 мкм/30.0 мкм
