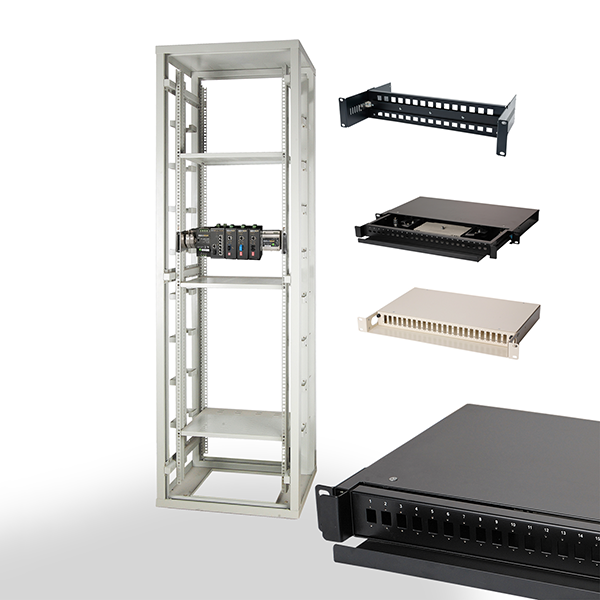

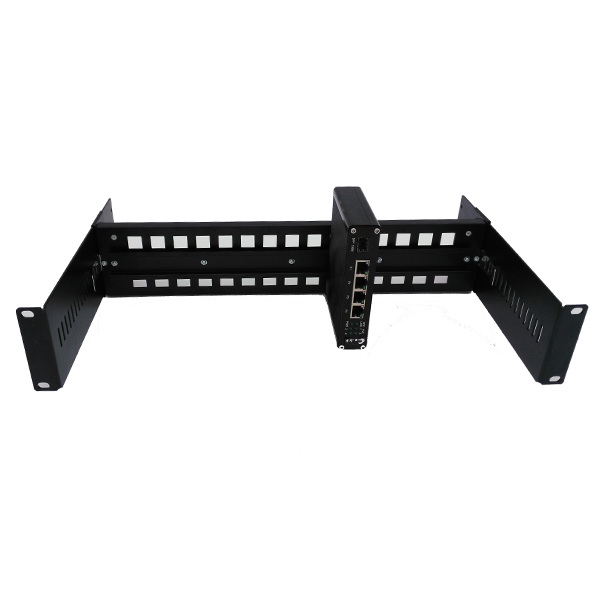

Стойка LNK-DR190 устанавливается в стандартный 19-дюймовый стоечный шкаф позволяют в стойку оборудование, смонтированное на DIN-рейке . В этом кратком руководстве показано , как собрать стойку.

В комплект входят следующие компоненты:

Изображение	cИмя	Количество
	Шасси для монтажа в стойку на DIN-рейку	1PCS
	Держатель шасси для монтажа в стойку	2PCS
	Металлическая шрапнель	2PCS
	Комбинированный винт M3x6	2PCS

Ниже перечислены процедуры сборки:

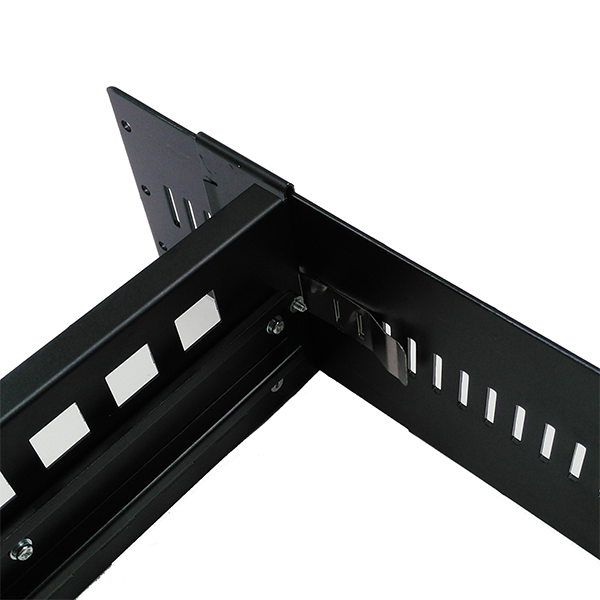

1. С помощью отвертки прикрепите металлическую шрапнель винтами M3x6 к шасси для монтажа в стойку на DIN-рейку с правой и левой стороны;
2. Вставьте держатели шасси для монтажа в направляющие с двух стороны шасси Rackmount DIN-Rail и отрегулируйте держатели Rackmount Установите держатели шасси в соответствующее положение.
3. Отодвиньте назад или выдвиньте вперед держатели шасси для монтажа в стойку вдоль н аправляющих с двух сторон шасси Rackmount DIN-Rail, чтобы регулировка глубины стеллажа и гибкое пространство для установки Убедитесь, что стойка.Держатели шасси и шасси для монтажа в стойку на DIN-рейку надежно закреплены собранный.
4. Вставьте стойку в стандартный 19-дюймовый шкаф, затем используйте отвертку и четыре винта для крепления стойки к стандартному 19-дюймовому стоечному шкафу.
5. Максимальная грузоподъемность 8 кг
6. Регулируемая глубина для установки устройств размером от 1 до 8 дюймов (от 2,5 до 20,5 см)

Этапы установки:
