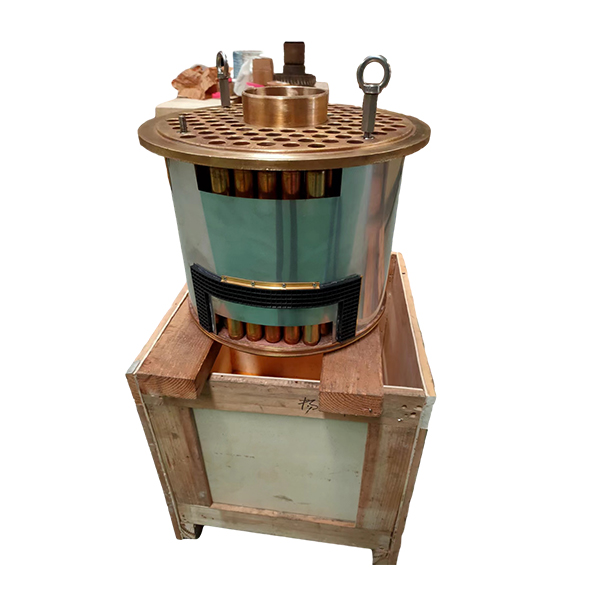

1.Centac

C700 поставляется с интеркулерами и послеохладителем в стандартной комплектации. Передача тепла от воздуха к воде осуществляется за счёт внутренних рёбер в воздушных каналах, которые значительно увеличивают эффективную площадь теплообмена на стороне воздуха. Конструкция CENTAC® "воздух в трубке/вода в оболочке" с противоточным расположением также включает:

1️) Интеркулеры и послеохладитель, высокоэффективные картриджного типа, встроенные в корпус.

2️) Датчик температуры сопротивления (RTD), установленный после каждого охладителя, для отображения температуры воздуха, сигнализации и отключения, подключенный к панели управления.

3️) Преобразователь давления, установленный на каждой ступени, для отображения давления воздуха, подключенный к панели управления.

4️) Один датчик радиальной вибрации, расположенный в плоскости "Y" для каждого ротора за рабочим колесом.

5️) Для отображения вибрации, сигнализации и аварийного отключения, подключено к панели управления.

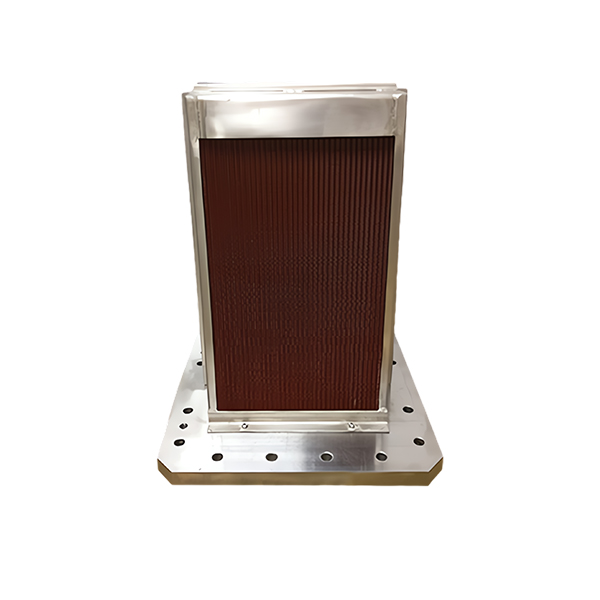

2.Cameron

ИНТЕРКУЛЕРЫ И ПОСЛЕОХЛАДИТЕЛЬ:

Съемные блоки интеркулеров и послеохладителей с водой в трубках охлаждают воздух между ступенями, чтобы максимально повысить общую эффективность компрессора. Интеркулеры и послеохладитель имеют конструкцию с расширенной поверхностью пластинчатого типа, оснащены высококачественными трубками без внутренних препятствий, что обеспечивает лёгкость осмотра и очистки.

Стандартные материалы охладителей включают:

- медные трубки,

- трубные решетки из углеродистой стали,

- алюминиевые рёбра.

Блоки интеркулеров и послеохладителей взаимозаменяемы и спроектированы для удобного осмотра. По желанию интеркулеры, послеохладитель и масляный охладитель могут быть объединены в единую систему с одним входом и выходом воды, что устраняет неэффективность и снижает трудозатраты на монтаж.

3.Atlas Copco

Интегрированная система управления охлаждающей водой является ключевым компонентом для обеспечения эффективной работы компрессорной станции. Система обеспечивает централизованное распределение охлаждающей воды для интеркулера, послеохладителя и масляного охладителя. Благодаря тщательно разработанному механизму регулировки расхода, оператор может независимо управлять потоком охлаждающей воды через интеркулер и послеохладитель, что позволяет точно настроить эффект охлаждения.

В конструкции охладителей используются высокоэффективные интеркулеры и послеохладители, что обеспечивает крайне низкую разницу температур между воздухом и водой, а также минимальное падение давления. Это не только повышает эффективность охлаждения, но и снижает энергопотребление.

Для повышения надежности оборудования и упрощения его обслуживания основные компоненты охладителей и компрессора выполнены в модульной форме. Этот дизайн позволяет быстро разбирать и заменять узлы, сокращая время и затраты на обслуживание.

Кроме того, внутри корпуса интеркулера и послеохладителя используются трубы из нержавеющей стали и полное эпоксидное покрытие. Такой выбор материалов значительно повышает коррозионную стойкость оборудования и обеспечивает длительный срок службы даже в суровых условиях эксплуатации.

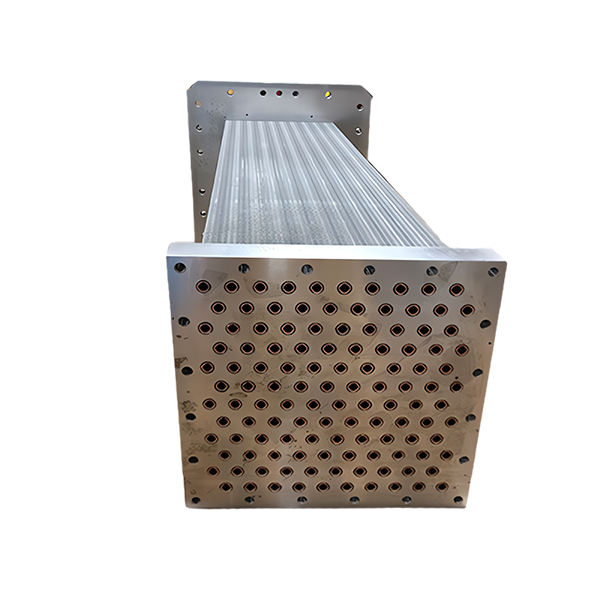

4.Samsung Hanwha

Охладитель использует прямотрубную конструкцию теплообменника, которая легко разбирается и очищается. Водяные трубки размещены внутри, а газовые – снаружи. Пучок водяных труб изготовлен из высококачественной меди, а алюминиевые ребра обработаны антикоррозийным покрытием, что обеспечивает расчётный срок службы более 10 лет.

Каждый охладитель оснащён функцией разделения воздуха и воды, а также ручным дренажным клапаном для упрощения технического обслуживания и эксплуатации. Кроме того, внутренняя поверхность воздушного канала охладителя обработана антикоррозийным покрытием, чтобы предотвратить загрязнение воздуха.

Система также включает послеохладитель, а коллектор охлаждающей воды выполнен в виде входного и выходного интерфейса. Трехступенчатый воздушный охладитель и масляный охладитель соединены с входом и возвратом воды через коллектор. Такая конструкция не только повышает эффективность системы, но и обеспечивает долгосрочную и стабильную работу.

Благодаря продуманным охладителям эти бренды не только улучшают эффективность охлаждения компрессора, но и упрощают обслуживание, обеспечивая долгосрочную и стабильную работу оборудования. Эти инновационные решения отражают постоянный прогресс в области промышленных компрессоров, направленный на повышение энергоэффективности и надежности.
