Опорное Кольцо

  • ₽40.75

    100-999 Куски

  • ₽31.78

    1000+ Куски
Получение последних цен

Параметры продукта

  • Индивидуализация:

    Доступный

  • Объемы производства:

    50, 000, 000 шт.

  • Условия Платежа:

    Аккредитив, банковский перевод, предоплата

Подробнее Связаться с магазином
ООО Нинбо Квантовые Печати
No.80, Западная дорога Чжэньсин, город Юйяо, провинция Чжэцзян
Описание продукта
Информация о компании
Основная информация
Материал
PTFE
Типы уплотнений
Уплотнение для отверстий, Уплотнение для штока
Стандартный размер
AS568,MS27595,JISB2407
Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

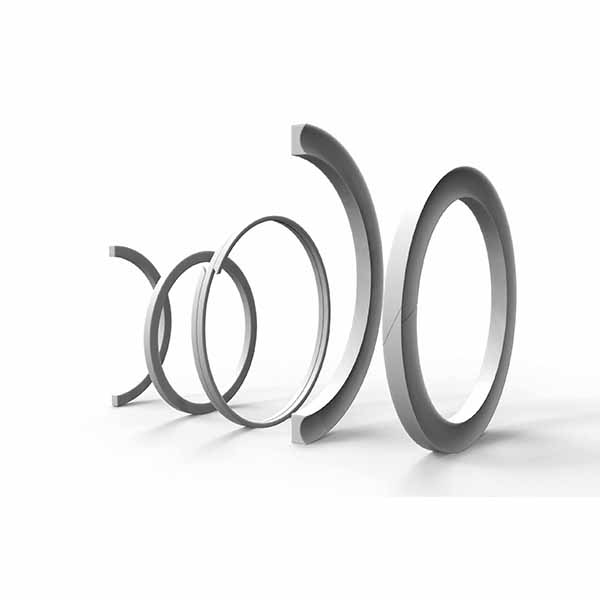

Опорное кольцо

Опорные кольца не выполняют герметизирующих функций.

Они изготавливаются из материала, устойчивого к выдавливанию, и служат защитными и опорными элементами, обычно имея прямоугольное сечение. В статических применениях их устанавливают в паз вместе с эластичным уплотнительным элементом, предпочтительно с соответствующим O-рингом. Благодаря плотному прилеганию опорного кольца к пазу, они предотвращают выдавливание сжатого эластичного уплотнительного элемента в зазор уплотнения.

3
2
5

Преимущества опорных колец

Позволяет использовать уплотнительные кольца в условиях высокого давления.

Можно использовать уплотнительные кольца низкой твердости.

Компенсация зазора радиального уплотнения

Можно использовать как уплотнители отверстий, так и стержней.

Могут использоваться как возвратно-поступательные, так и вращательные условия движения.

  • Компенсировать большие колебания температуры
  • Статические и динамические условия
1

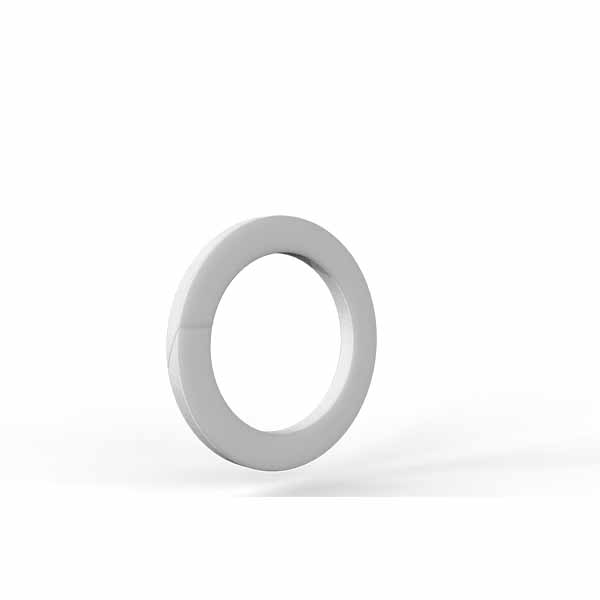

Виды опорных колец: без разреза

1

Типы уплотнений

Уплотнение для отверстий    Уплотнение для штока

Материал: PTFE

Прямоугольное сечение

AS568,MS27595,JISB2407 Стандарт: AS568, MS27595, JISB2407

Статические и динамические условия

Может использоваться как для возвратно-поступательного, так и для вращательного движения.

2

Типы уплотнений

Уплотнение для отверстий     Уплотнение для штока

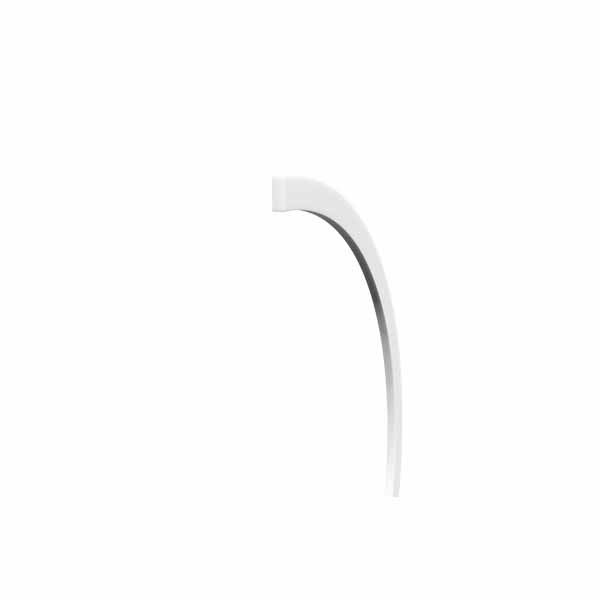

Материал: NBR, FKMPTFE  Вогнутое сечение

Стандарт: AS568

Большая контактная поверхность защищает уплотнительное кольцо и выдерживает деформацию под высоким импульсным давлением.

Размерная стабильность уплотнительного кольца улучшает герметичность и продлевает срок службы. Лучше всего использовать в условиях статического и возвратно-поступательного движения.

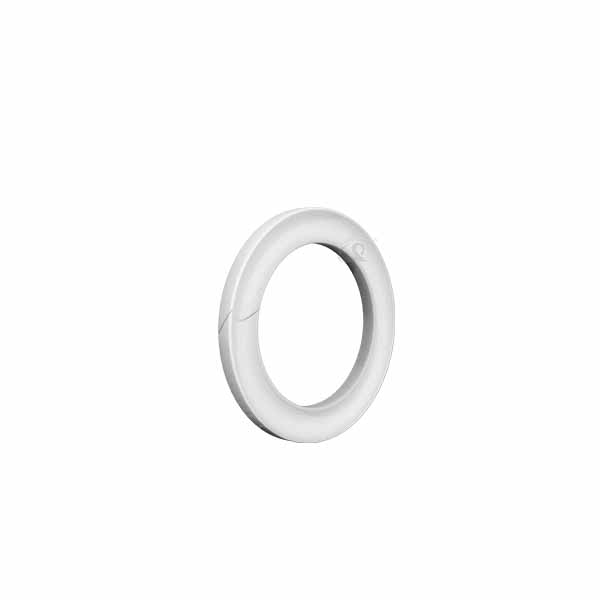

Виды опорных колец: с разрезом

3

Типы уплотнений

Уплотнение для отверстий     Уплотнение для штока

Материал: PTFE Прямоугольное сечение

Угол выреза 30° или 45° или 20° Статические и динамические условия

Может использоваться как в условиях возвратно-поступательного, так и вращательного движения. Подходит для установки в закрытые канавки.

4

Типы уплотнений

Уплотнение для отверстий      Уплотнение для штока

Материал: PTFE

Вогнутое сечение

Угол резания 30° или 45°

Большая контактная поверхность защищает уплотнительное кольцо,

способен выдерживать деформацию под высоким импульсным давлением

Стабильность размеров уплотнительного кольца улучшает герметичность и продлевает срок службы

Статические и динамические условия Условия возвратно-поступательного движения

Подходит для установки в закрытые пазы

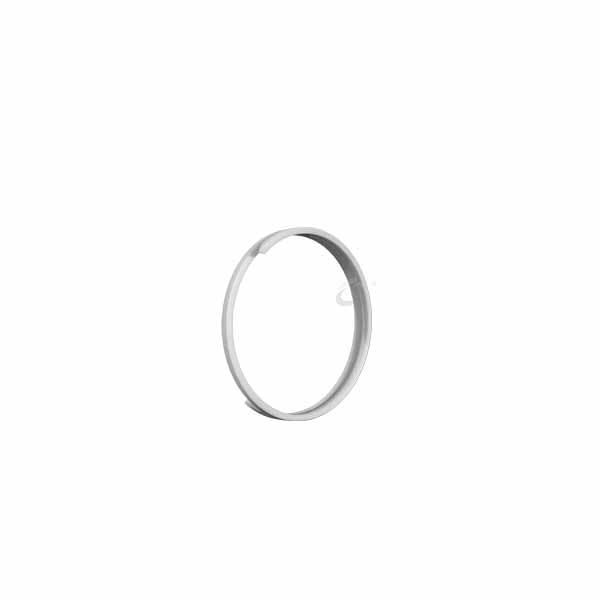

Виды опорных колец: спиральные

5

Типы уплотнений

Уплотнение для отверстий     Уплотнение для штока

Материал: PTFE

Прямоугольное сечение

Угол резания 30° или 45°

Обычно он состоит из двух спиральных витков, оба конца которых обрезаны под определенным углом.

Статические и динамические условия; только для возвратно-поступательных условий

Подходит для установки в закрытые пазы

Большие перепады температур и допуски компенсируются расширением и сжатием спирали. Простая установка в закрытые пазы, отверстия с уплотнениями

Различные размеры по сравнению со стандартными прижимными кольцами

Выбор материала

Опорные кольца обычно изготавливаются из чистого политетрафторэтилена (PTFE). Учитывая свойство холодной текучести чистого PTFE, такие кольца применяются только при низких и средних нагрузках. Для более высоких нагрузок необходимо использовать PTFE с наполнителями (стекловолокно, бронза, углерод и др.). В условиях высокого давления применяются опорные кольца из специальных модифицированных термопластичных материалов. Для крупносерийных изделий по требованию могут быть изготовлены опорные кольца методом литья под давлением или прессования, например, из NBR 90 Shore A, FKM 90 Shore A или термопластичных эластомеров (TPE).

Область применения уплотнительного кольца

Машины для литья под давлением
Машины для литья под давлением
Экскаваторы
Экскаваторы
Сельскохозяйственная техника
Сельскохозяйственная техника
Оснастка для оборудования
Оснастка для оборудования
Оборудование под давлением
Оборудование под давлением
Гидравлические клапаны контура
Гидравлические клапаны контура

Технические данные

2 м/с 40 МПа 15 МПа 250 МПа  -200 °C до +260 °C
Скорость: возвратно-поступательное движение или вращение до 2 об/мин Динамические приложения: спортивная работа с наивысшей нагрузкой Колебание/медленное вращение до прибл. Статическое применение: около 250 МПа в зависимости от Рабочая температура: -200℃-+260℃ в зависимости от материала
м/с, в зависимости от материала 40МПа 15МПа Материал прижимного кольца и уплотнительного зазора -
