Назначение

Подходит, в особенности, для эффективной и высокоточной обработки деталей в аэрокосмической, инструментальной, высокоточной литейной промышленности, при производстве изделий медицинского назначения, в автомобилестроении, основанного на новых источниках энергии, и полупроводниковой промышленности.

Особенности конструкции

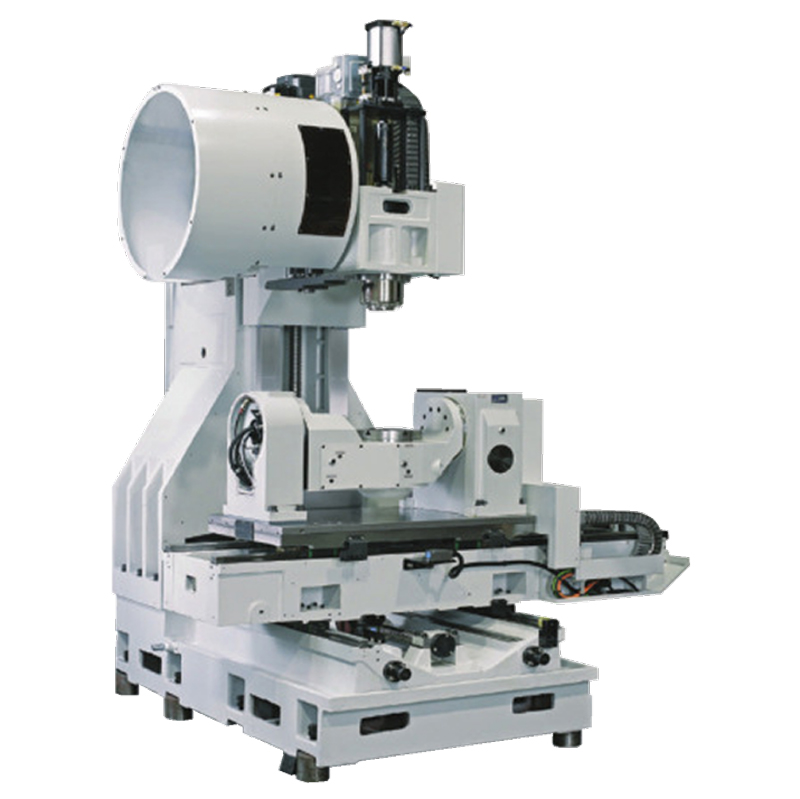

Станок имеет усовершенствованную и высокопрочную портальную конструкцию с компактной структурой и небольшой площадью основания; конструкция направляющей оси “Z” выполнена без консолей, таким образом, направляющая демонстрирует высокую производительность обработки по всему диапазону хода.

Станок имеет термосимметричную конструкцию, обеспечивающую хорошую термоустойчивость станка.

Характеристики шпинделя могут быть разнообразными, что расширяет возможности обработки на станке.

Наклонно-поворотный стол перемещается прямолинейно и только в одном направлении, что устраняет нестабильность точности при размещении поворотного стола на традиционной конструкции крестовых салазок.

Поворотный стол приводится в движение непосредственно моментным двигателем с прямым приводом и оснащен высокоточным абсолютным угловым энкодером, обеспечивающим очень высокую точность позиционирования поворота и длительное сохранение точности.

Скорость перемещения по линейной оси 36 м/мин и максимальное ускорение до 10 м/мин. Линейная шарико-винтовая передача может быть оснащена полым охлаждаемым винтом, который гарантирует, что повышение температуры винта всегда менее 1°C на полной скорости и что винт всегда находится в раздвинутом положении, что обеспечивает хорошую жесткость и дополнительно повышает точность позиционирования.

Станок оснащен магазином инструментов цепного типа с плоским креплением и полным сервоприводом ATC, который обеспечивает эффективность смены инструмента и избавляет от угрозы падения инструмента во время смены.

В станок может быть интегрирована функция поворота стола с максимальной скоростью вращения 15 000 об/мин, что снижает необходимость в многочисленных процессах при традиционных методах обработки и наряду с этим повышает точность обработки деталей.
