Стальная опалубка для ригелей (распорных балок), также известная как стальная опалубка для оголовочных балок, представляет собой крупногабаритную стальную форму, используемую для бетонирования с целью формирования ригеля на вершине опор моста или свайных рядов. Её основная функция заключается в поддержке и передаче нагрузок от вышележащих конструкций, а также в обеспечении формы, размеров и качества поверхности бетона после его укладки.

Ниже представлена ключевая информация о стальной опалубке для ригелей:

Изготовление и конструкция

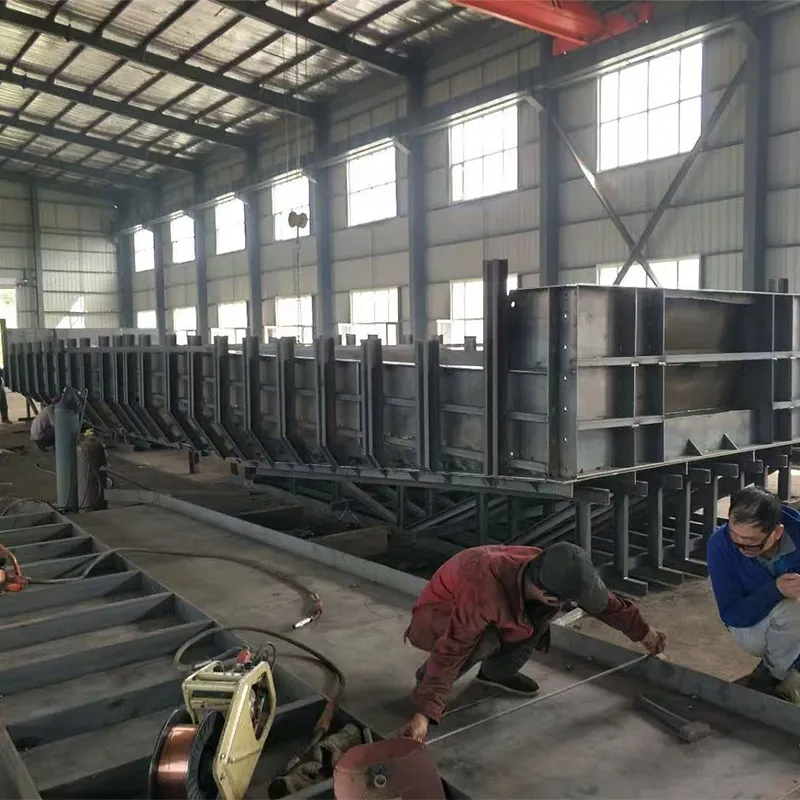

Процесс изготовления стальной опалубки для ригелей обычно включает проектирование, выбор материалов, резку, сборку и контроль. Конструктивные формы разнообразны, наиболее распространены цельная и разборная.

Базовая компоновка: Полная система стальной опалубки для ригелей обычно включает основные формообразующие боковые панели, днищевую панель, боковые панели для бетонирования хребтовой балки, а также передние и задние бетонные упоры.

Способ соединения: Отдельные части опалубки соединяются и фиксируются между собой с помощью стяжных болтов, фланцевых стыков и другими методами для обеспечения общей прочности и жесткости.

Выбор материала: Обычно изготавливается из высокопрочной, коррозионностойкой стали, чтобы гарантировать, что опалубка способна выдерживать значительное давление при бетонировании в течение многократных циклов использования.

Меры предосторожности при строительстве

При использовании стальной опалубки для ригелей в строительстве необходимо строго соблюдать следующие ключевые моменты для обеспечения качества и безопасности работ:

Защита и безопасность: При работах на высоте персонал должен быть пристегнут страховочными ремнями, а находящиеся внизу люди должны носить защитные каски для предотвращения травм от падающих предметов.

Точный монтаж: Установка опалубки и опорных конструкций должна строго соответствовать проектным чертежам, обеспечивая точность всех размеров. Одновременно необходимо обеспечить их прочность и устойчивость; соединение продольных балок и стоек должно быть надежным.

Контроль закладных элементов: Точное управление высотой установки и плановым положением арматуры опорных подушек и упорных блоков во избежание смещения или превышения высоты.

Применение разделительной смазки: Перед укладкой бетона внутреннюю поверхность опалубки необходимо покрывать разделительной смазкой единого типа; запрещается использование масел, которые могут загрязнить бетон или изменить его цвет.

Бетонирование: В процессе укладки бетона необходимо обеспечить равномерную и симметричную подачу смеси, строго контролировать высоту укладки и интенсивность вибрирования, чтобы избежать таких проблем, как распирание или разрушение опалубки, вызванных локальной неравномерной нагрузкой или чрезмерным вибрированием.

Технические характеристики и преимущества

Конструкция современной стальной опалубки для ригелей тяготеет к облегченности и многофункциональности для повышения эффективности и удобства строительства.

Стабилизация и регулировка: С помощью гидравлических цилиндров и распорок можно удобно регулировать и фиксировать вертикальность опалубки, делая процессы монтажа и демонтажа более простыми и менее трудоемкими.

Конструкция, предотвращающая утечку раствора: В стыках опалубки часто используются уплотнительные ленты или губчатые полосы для эффективного предотвращения утечки бетонной смеси, что гарантирует качество готового ригеля.

Повышение эффективности: Некоторые усовершенствованные конструкции опалубки, благодаря уникальным механизмам фиксации и зажима, позволяют эффективно предотвращать вибрацию опалубки в процессе бетонирования, тем самым повышая эффективность и стабильность формирования ригеля.
