Облицованная сталью секция башни из птфэ

₽122437
1 штука

Получение последних цен

Параметры продукта

Индивидуальная настройка:

Доступно
Послепродажное обслуживание:

Техническая поддержка онлайн
Гарантия:

1 год

Подробнее Связаться с магазином

ООО Цзянсу Тайфулонг Антикоррозийное оборудование

Производственная база Тайфулонг-Юг, город Хунцяо, город Тайсин, провинция Цзянсу

Описание продукта

Информация о компании

Основная информация

Функции

Конденсация, абсорбция, фильтрация, преобразование и т.д.

Размеры

Возможны нестандартные размеры до 800 кубических ярдов

Материал корпуса

Углеродистая сталь, нержавеющая сталь и другие различные металлические материалы

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

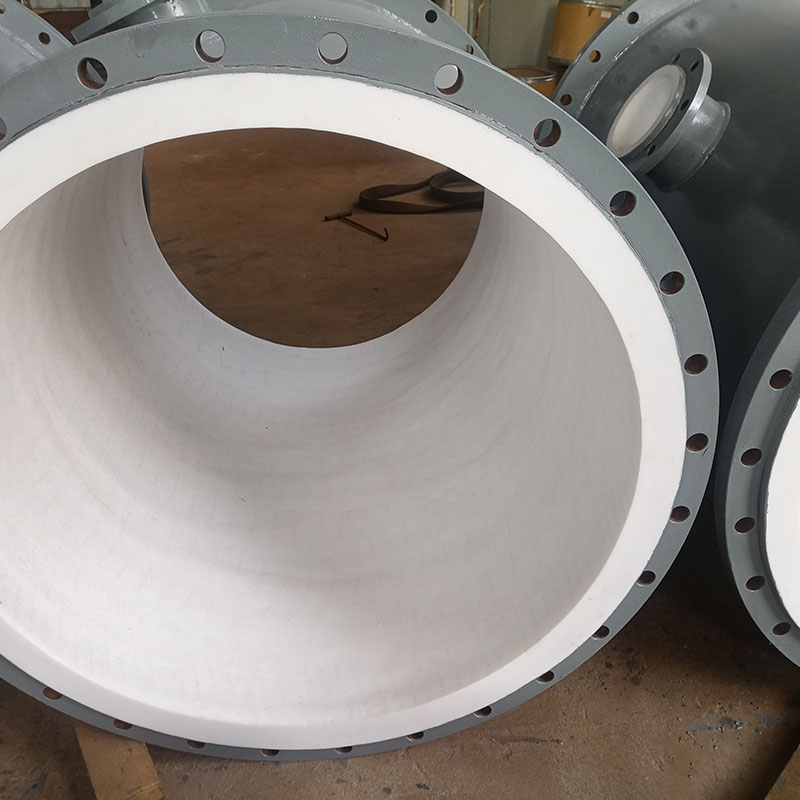

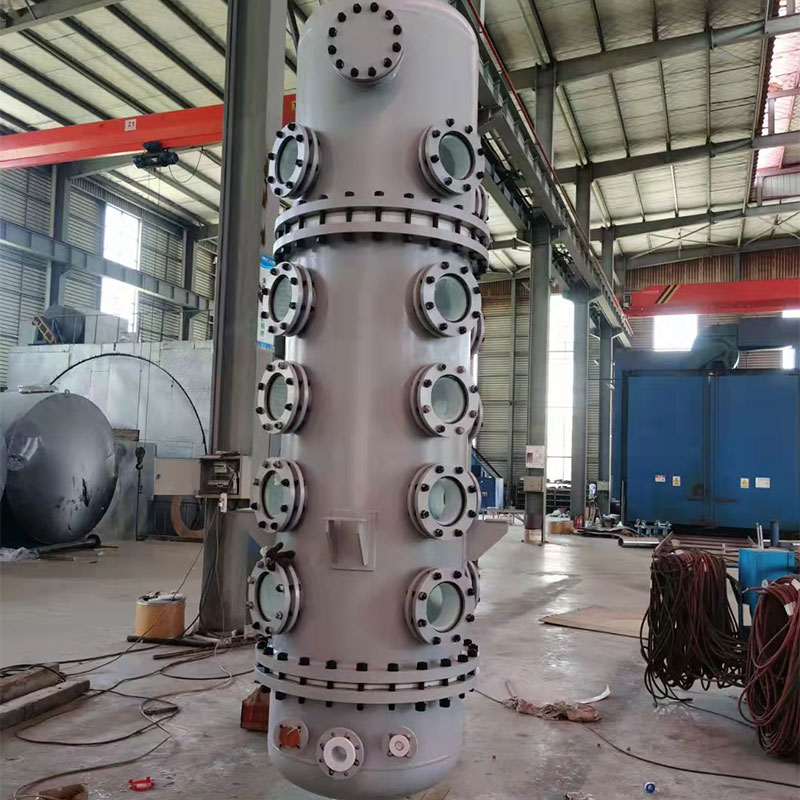

Стальная футерованная башня PTFE - это вид антикоррозийной секции башни, футерованной фторопластом (PTFE, ETFE, PFA, PO/PE/PP и т.д.) в оболочке из различных металлических материалов, которая устойчива к коррозии, отрицательному давлению, высокой температуре, проницаемости и так далее, и может быть использована для выполнения этапов конденсации, поглощения, фильтрации и преобразования в производстве. Он широко используется в полупроводниковой, фотоэлектрической, фармацевтической, пищевой, природоохранной, химической, металлургической и других отраслях промышленности.

Являясь основным продуктом компании Тайфулонг, благодаря сочетанию передового процесса фторсодержащей футеровки Тайфулонг и богатого процесса производства башен, башня PTFE со стальной футеровкой может заменить все виды дорогостоящих оболочек из специальных материалов и является лучшим выбором для конденсации, абсорбции, фильтрации, преобразования и других этапов.

Преимущества продукции

1.Коррозионная стойкость: фторсодержащий материал футеровочного слоя может эффективно противостоять различным сильным кислотам (серная кислота, соляная кислота, азотная кислота, плавиковая кислота и т.д.), сильным щелочам, органическим растворителям и другим коррозионным средам.

2.Устойчивость к отрицательному давлению: слой подкладки и оболочка оболочки после специальной обработки, самый высокий предел сопротивления вакууму (-1Mpa), может противостоять производству циркуляции жидкости, когда вакуум.

3.Высокая термостойкость: Благодаря характеристикам фторсодержащего материала, он может выдерживать высокую температуру до 300 градусов.

4.анти-проникновение: в ответ на плавиковой кислоты, сильное проникновение коррозионных жидкостей, изостатического давления процесс производства стали футерованные PTFE резервуары могут эффективно противостоять проникновению в течение длительного времени. Из-за высокого давления изостатического процесса прессования, до 30Mpa, слой футеровки, сформированный этим процессом, имеет высокую плотность, которая может эффективно противостоять проникновению плавиковой кислоты и значительно улучшить срок службы.

5.длительный срок службы: по сравнению с обычными резервуарами для хранения, резервуары с фторной футеровкой значительно увеличивают срок службы, до 20 лет.

6.простота ремонта и обслуживания: локальные повреждения могут быть устранены на месте, что снижает эксплуатационные расходы.

7.поддержка настройки: поддержка нестандартного дизайна, могут быть настроены материалы, размер, температура, уровень давления, высота и множество дополнительных функций, чтобы адаптироваться к сложным условиям работы.

Как основной продукт Тайфулонг, башня PTFE со стальной футеровкой использует композитный процесс металлической оболочки (углеродистая сталь/нержавеющая сталь/легированная сталь) и высокоэффективной фторопластовой футеровки (PTFE/ETFE/PFA/PO и т.д.), и реализует полное рабочее состояние коррозионностойкого требования конденсации, поглощения, фильтрации, преобразования и т.д. через запатентованные технологии изостатического сжатия формовки 30MPa и крепления сетки футеровочного слоя, которые являются альтернативой титанового сплава, стеклопластика и секций башни со стеклянной футеровкой, Это идеальный выбор для замены титанового сплава, стеклостали и секций башен со стеклянной футеровкой.

Семь основных технических преимуществ

1.Коррозионная стойкость сред полного спектра действия

Химическая стойкость:

Сильная кислотостойкость: 98% серной кислоты (≤260 ℃ долгосрочной), 48% плавиковой кислоты (≤200 ℃ долгосрочной), дымящейся азотной кислоты (≤180 ℃ долгосрочной) не растворяется проникновения

Сильная щелочь совместимости: 30% гидроксид натрия (≤ 200 ℃), гидроксид калия решение стабильной работы, подкладка слой прочность на растяжение сохранения> 95

Специальные среды: жидкий хлор, бром, дихлорметан и другие органические растворители нулевой реакции, подходит для синтеза фармацевтических промежуточных продуктов, фотоэлектрических травления восстановления решения и других процессов высокой чистоты

Матрица адаптации материалов:

Сценарии применения	Рекомендуемые подкладочные материалы	Основные показатели эффективности
Система высокой чистоты полупроводников	PFA	Ионы металлов ,1ppb (сертифицировано SEMI F57), шероховатость поверхности Ra≤0,2μm
Износостойкие условия работы фотоэлектрических систем	ETFE	Индекс стойкости к истиранию 180 кДж/м² (ASTM D4060), стойкость к вымыванию частиц кремниевого порошка
Высокая температура и сильная кислотная среда	PTFE	Устойчивость к температуре 260 ℃ в течение длительного времени, толщина футеровки 3-5 мм (изостатическое формование под давлением)

2.стабильная работа в условиях полного вакуума

Технические параметры отрицательного давления:

Стандартный тип: -0.09MPa (90kPa вакуум), соответствуют обычной декомпрессионной дистилляции, вакуумной концентрации

Улучшенный тип: -1.0MPa полное сопротивление вакуума (ASME BPVC сертификации), через слой футеровки и оболочки ласточкин хвост окклюзии структуры (прочность связи ≥ 8MPa) + металлические арматурные стержни (расстояние ≤ 300 мм) анти-устойчивость конструкции

Конструкция уплотнения: фланцевый интерфейс лайнера закрывает крышку + перфторированная прокладка, скорость утечки гелия масс-спектрометрии <1×10-⁹ mbar・L/s, для устранения утечки газовой фазы среды.

3.широкая адаптация процесса температурного диапазона

Диапазон температур:

PTFE лайнер: -200 ℃ ~ 260 ℃ (долгосрочные), краткосрочные 300 ℃ (1 час), подходит для высокотемпературных каталитических реакций (таких как этерификация, полимеризация)

ETFE лайнер: -40 ℃ ~ 150 ℃, подходит для фотоэлектрической промышленности низкотемпературной абсорбционной башни (например, кремния резки жидкости обработки выхлопных газов)

Контроль теплового напряжения: сегментированная конструкция секции башни (одна секция ≤ 6 м) + компенсация компенсатора (компенсация ± 5 мм), в 1000 раз - 40 ℃ ~ 200 ℃ циклические испытания без трещин лайнера

4.изостатического давления процесс анти-фильтрации технологии

Основной процесс производства:

30MPa изостатического давления формовки (общий процесс 10MPa), плотность слоя подкладки ≥2.1g/cm³ (PTFE), пористость <0.01%, скорость проникновения плавиковой кислоты <0.001mm / год (1/5 от традиционного процесса)

Обработка поверхности внутренней стенки: внутренняя облицовка из PFA Ra≤0,2μm (полупроводниковый класс чистоты), внутренняя облицовка из PTFE Ra≤0,8μm, снижающая риск задержки среды и образования накипи.

Структурное усиление: интерфейс секции башни принимает слой футеровки как цельную формованную крышку, избегая утечки сварных соединений, подходит для процесса дистилляции высокой чистоты.

5.Сверхдлительный срок службы

Сравнение жизни и сценарии получения преимуществ

Тип секции башни	Обычный срок службы	Тайфулонг Башня из птфэ со стальной облицовкой	Преимущества по стоимости	Типичные применения
Башня из стекловолокна	5-8 лет	15-20 лет	Снижение затрат на 40%	Башня для поглощения перекиси водорода
Башня со стеклянной облицовкой	8-10 лет	12-18 лет	Повышение температуры 60℃	Концентрация серной кислоты и испарительная башня
Титановая башня	15 лет +	Снижение затрат на 70%	Исключительно для среды фтористоводородной кислоты	Башня для регенерации полупроводникового травления

Антивозрастная конструкция: подкладочный слой с наноразмерными антиультрафиолетовыми добавками, сохраняющими прочность на разрыв >85% после 10 лет использования на открытом воздухе.

6.модульная система обслуживания

Удобный дизайн:

Местный ремонт: сегментированная структура (одна секция ≤ 2 м) может быть разобрана независимо, ремонт на месте сварки горячим воздухом (280 ℃ ± 10 ℃), в течение 24 часов, чтобы возобновить работу.

Интеллектуальный мониторинг: опциональный онлайн-мониторинг толщины футеровочного слоя (точность ± 0,1 мм) + система сигнализации утечки, раннее предупреждение о потере коррозии.

7.возможность полноразмерной настройки

Регулируемый диапазон параметров:

Размер: Диаметр DN200 ~ DN3000, высота 1м ~ 30м (комбинация секций)

Производительность: давление - 1.0MPa~6.4MPa, температура - 200℃~300℃.

Функциональная конфигурация:

Внутренние компоненты: набивная башня (кольцо Бауэра / ступенчатое кольцо), пластинчатая башня (поплавковый клапан / ситовая пластина), распределитель (жидкость / газ специальный)

Дополнительные устройства: туманоуловитель (эффективность ≥ 99,9% @ 5 мкм), система распыления CIP, интерфейс для онлайн-хроматографии

Индивидуальные решения для промышленности:

Полупроводники: корпус из PFA + нержавеющей стали 316L, электрополированная внутренняя поверхность (Ra ≤ 0,2 мкм), подходит для дистилляции растворителя фоторезиста

Фотовольтаика: корпус из ETFE + углеродистая сталь, дефлектор для очистки, устойчивый к силиконовому порошку (наклон 45°), для поглощения хвостового газа фтористоводородной кислоты

Фармацевтика: быстросъемная секция башни с футеровкой PFA (соединение Tri-Clamp), сертифицирована по USP Class VI, поддерживает поточную стерилизацию SIP

Типичные сценарии применения

Отраслевые сектора	Сценарии процессов	Конфигурация ядра	Технологическое преимущество
Производство полупроводников	Дистилляционная регенерация высокочистых реагентов	Секции колонны из нержавеющей стали, футерованные PFA	Нулевое загрязнение металлами, соответствует стандартам чистоты SEMI F57
Фотоэлектрические материалы	Поглощение и преобразование хвостового газа фтористоводородной кислоты	Секции башни из углеродистой стали, футерованные ETFE	Устойчивость к низким температурам до - 196°C, износостойкость на 30% выше.
Химический синтез	Концентрационная и испарительная башня для серной кислоты	Секция башни из углеродистой стали с PTFE футеровкой	Изостатическое давление 30 МПа, долговременная устойчивость к высоким температурам 260°C
Фармацевтическая промышленность	Дистилляционные колонны для регенерации растворителей	Секции колонн из 316L с футеровкой PFA	Сертификат USP Class VI, возможность очистки CIP на линии
Экологически безопасная обработка	Башня для нейтрализации и поглощения отработанной кислоты	Секция башни из углеродистой стали с полиуретановой футеровкой	Низкая стоимость и коррозионная стойкость, подходит для нормальных температурных условий.

Таблица сравнения технических параметров

Проект	Башня из ПТФЭ с облицовкой из стали	Башня со стеклянной футеровкой	Башня из титанового сплава	Стальная башня из стекловолокна
Устойчивость к воздействию концентрации фтористоводородной кислоты	48% Длительный срок	Нетерпимость	Толерантность	30% Длительный срок
Сопротивление отрицательному давлению (МПа)	-1.0	-0.09	-0.09	-0.05
Прочность сцепления с подкладкой (МПа)	≥8.0	≥2.0	-	-
Процесс антипроницаемости	Изостатическое давление 30MPa	Формовка 10MPa	Цельное формование	Ручная формовка
Шероховатость поверхности Ra	≤0.2μm（PFA）	≤1.6μm	≤1.0μm	≤3.2μm

Система обслуживания

Механизм быстрого реагирования

Горячая линия: круглосуточный технический телефон, реагирование на экстренные проблемы, такие как аномалия вакуума и утечка футеровки, в течение 30 минут.

Гарантия послепродажного обслуживания: 72 часа на прибытие в основные промышленные районы страны, оснащение запасными соединениями башни и материалами для обслуживания, ремонт в течение 48 часов при внезапной поломке.

Название продукта:	Стальная футерованная башня PTFE
Функции:	Конденсация, абсорбция, фильтрация, преобразование и т.д.
Размеры:	Возможны нестандартные размеры до 800 кубических ярдов
Материал корпуса:	Углеродистая сталь, нержавеющая сталь и другие различные металлические материалы
Материал подкладки:	PTFE, ETFE, PFA, PO/PE/PP и другие фторсодержащие материалы
Процесс:	Листовая обшивка, напыление, рулонное покрытие, изостатическое прессование
Особенности:	Устойчивость к коррозии, устойчивость к отрицательному давлению, устойчивость к высоким температурам, непроницаемость
Области применения:	Полупроводниковая, фотоэлектрическая, фармацевтическая, пищевая, природоохранная, химическая, металлургическая и другие отрасли промышленности

Тип деятельности:

Производитель / завод
Основная продукция:

PTFE антикоррозионные трубы, оборудование, насосы и клапаны
Количество сотрудников:

400
Год основания:

2012
Сертификация систем менеджмента:

Сертификация системы менеджмента качества (ISO9001)
Средний срок поставки:

Одна неделя
Номер:

001
Среднее время ответа:

24 часа

ООО Цзянсу Тайфулонг Антикоррозийное оборудование была основана 05 марта 2012 года (ранее известна как Тайхонг Насос и Клапан), имеет более чем 20-летний опыт работы в области промышленной антикоррозии, является пионером в области промышленной антикоррозии. Производственная база Тайфулонг расположена в городе Хунцяо, Тайсин, провинция Цзянсу, материковый Китай, с отличным масштабом производства, разделенная на две фабрики на севере и юге, занимающая общую площадь более 40 000 квадратных метров; наше производственное оборудование является исчерпывающим и целевым, цитируя импортные передовые технологии, и является предшественником тонкой промышленной антикоррозионной продукции.
