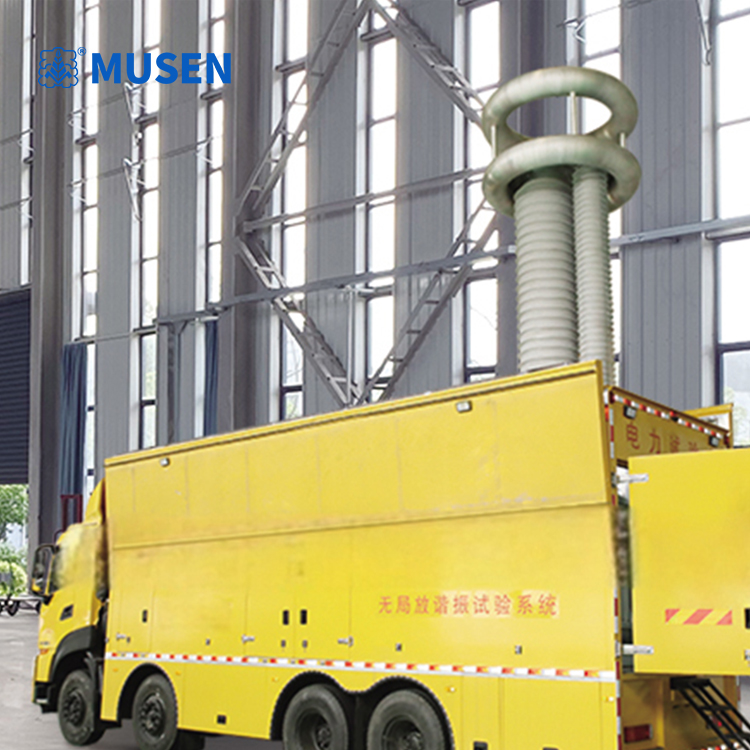

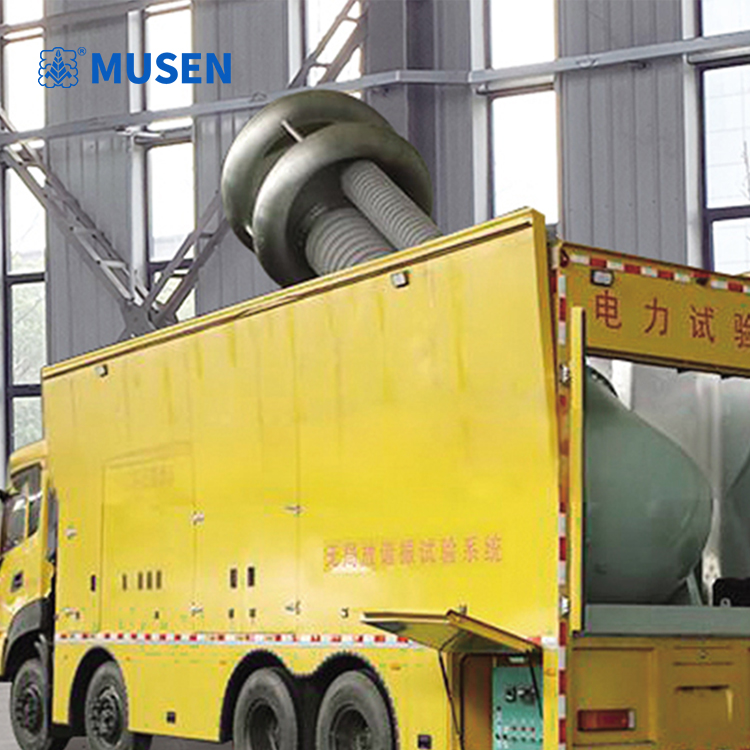

MSWJXZ(CZ) Интегрированная система испытаний на резонансную частоту без частичных разрядов, устанавливаемая на транспортном средстве

Передвижной испытательный стенд последовательного резонанса с переменной частотой, не подверженный частичному разряду, предназначен для испытаний электрооборудования на выдерживаемое напряжение высокого напряжения. Он использует технологию испытаний последовательного резонанса с переменной частотой для проведения высоковольтных испытаний электрооборудования на различных частотах, эффективно проверяя характеристики изоляции оборудования и его способность выдерживать напряжение.

Отличительной особенностью этой передвижной системы является ее интегрированная конструкция, которая позволяет эффективно объединить источник питания, резонансный индуктор и систему управления в единый блок, устраняя необходимость в дополнительном внешнем оборудовании. Такая автономная конструкция значительно упрощает процесс эксплуатации, позволяя проводить все испытания на одном транспортном средстве. Это значительно повышает эксплуатационную эффективность и мобильность, полностью устраняя проблемы громоздкого развертывания и низкой маневренности традиционного испытательного оборудования.

Ключевые особенности

1. Испытание последовательного резонанса на выдерживаемое напряжение выполняется одним транспортным средством независимо.
2. Испытательная платформа автоматически развертывается, устраняя необходимость в подъёмных механизмах на месте, обеспечивая плавное развертывание и компактность.
3. Проводники главной цепи жестко соединены, что исключает необходимость в повторной прокладке проводов.
4. Персонализированная рабочая зона обеспечивает удобную идентификацию и управление различными переключателями управления в пределах одной функциональной зоны.
5. Доступны настраиваемые модели транспортных средств. Устройство имеет конструкцию, устанавливаемую на транспортное средство, что облегчает его переноску и перемещение, позволяя проводить испытания в различных местах. Устройство обеспечивает стабильное высокое выходное напряжение, регулируемую частоту и высокую точность испытаний, что отвечает требованиям испытаний самого разного оборудования.

Технические параметры

1. Номинальная мощность: 50–2000 кВА
2. Выходное напряжение: 100–1000 кВ
3. Номинальное входное напряжение: трехфазное переменное напряжение 380 В ±10%, 50 Гц
4. Частичный разряд <10%
