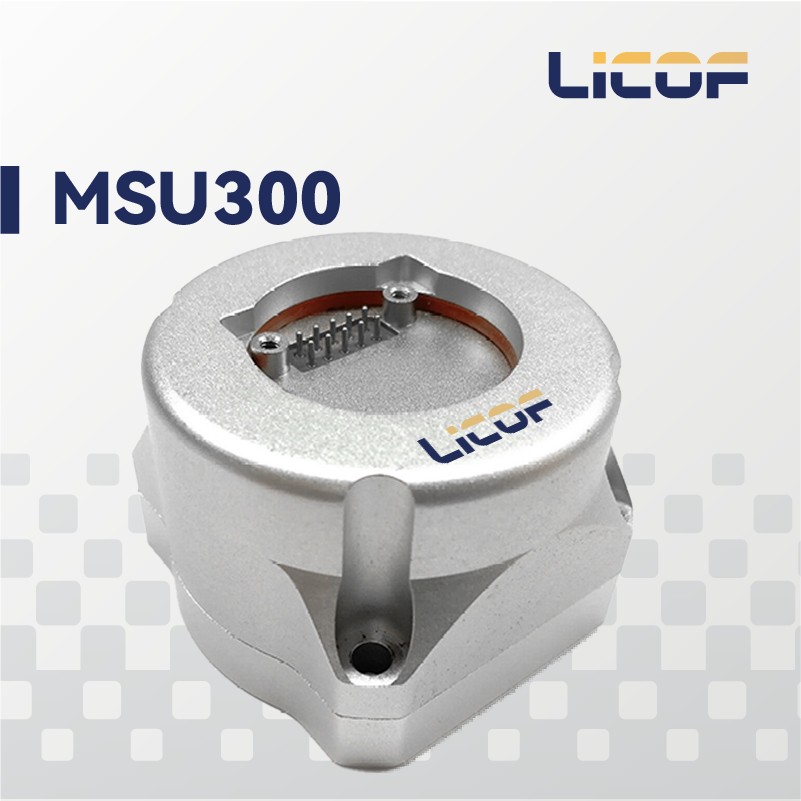

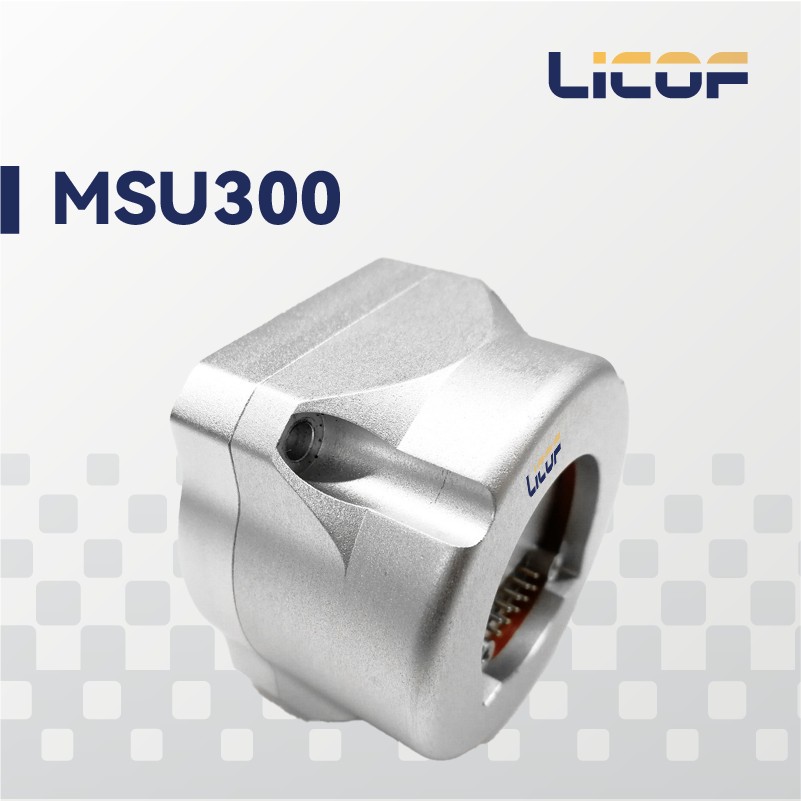

MSU300 инерциальный измерительный блок

₽172874
1 Куски

Получение последних цен

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Состояние здоровья:

Новое

Пoдpoбнee Связаться с магазином

ООО Ухань Ликоф Технологии

Проспект Цзянся № 17, район Цзянся, город Ухань, провинция Хубэй

Описание продукта

Информация о компании

Основная информация

Диапазон измерений（°/с）

±400

Нулевое смещение（°/ч）

≤2

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Технические характеристики — точность изделия может быть настроена, широкий спектр областей применения

MSU300 инерциальный измерительный блок высокоточный блок инерциальных измерений на базе MEMS — это надёжный и экономически эффективный шестикоординатный инерциальный датчиковый модуль, который может широко применяться в областях, связанных с инерциальной навигацией и стабилизацией положения, а также в системах навигации, управления и измерений. Блок MSU300 инерциальный измерительный блок MEMS инерциальных измерений может быть сконфигурирован по аппаратной и программной части в соответствии с требованиями пользователя. Для некоторых задач инерциальной навигации гироскоп может быть заменён на высокоточный или высокодинамичный MEMS гироскоп, что позволяет максимально удовлетворить разнообразные потребности пользователей.

Основные характеристики

Высокоточный MEMS IMU

100% отечественные компоненты

Высокая производительность, компактный размер, низкий вес, низкое энергопотребление

Калибровка и компенсация по всей температуре от -45℃ до +80℃

Высокоскоростная выборка 1кГц

Устойчивость к жестким механическим условиям

Возможность онлайн-обновления программного обеспечения

Области применения

Управляемое оружие при жестких механических и температурных условиях

Ориентирование по положению для беспилотников, автомобилей, судов и лодок

Управление положением

Платформы стабилизации радаров/инфракрасных антенн

Передовые технологии и процессы

Блок инерциальных измерений MSU300 инерциальный измерительный блок в независимом корпусе интегрирует высокопроизводительные MEMS гироскопы и MEMS акселерометры. Выбранные гироскопы и акселерометры представляют собой передовой уровень инерциальных приборов, изготовленных по MEMS технологии. Все электронные компоненты модуля выполнены с 100% локализацией производства. Трёхосевой MEMS гироскоп измеряет угловое движение носителя, а трёхосевой MEMS акселерометр его линейное ускорение. Внутри модуля реализована температурная компенсация по всему диапазону для нулевого смещения, коэффициента масштабирования, неортогональных ошибок и параметров, связанных с ускорением, что позволяет длительное время сохранять высокую точность измерений. Кроме того, модуль использует усиленную конструкцию, герметизацию клеевыми соединениями и другие меры, что обеспечивает точность измерений углового и линейного движения носителя даже в суровых условиях эксплуатации, предоставляя пользователю высоконадёжное решение.

Высокоточное изготовление компонентов и технология системной калибровки с компенсацией

В ходе разработки данного проекта компания накопила ряд ключевых технологий, обеспечивающих высокие характеристики изделия. При этом в системе реализованы: высокоскоростная выборка, компенсация статических погрешностей (нулевое смещение, коэффициент масштабирования, установка и другие ошибки с точной компенсацией по всему температурному диапазону), а также компенсация динамических погрешностей (ошибки типа «конусного движения», «качки» и др.), что гарантирует получение пользователем наилучших эксплуатационных характеристик.

Таблица 1 – Параметры характеристик инерциального измерительного блока MSU300

Гироскоп
Диапазон измерений（°/с）	±400
Нулевое смещение（°/ч）	≤2
Стабильность нулевого смещения（°/ч，сглаживание 10 с）	≤0.3
Нестабильность нулевого смещения（°/ч，ALLAN）	≤0.02
Случайное блуждание угла（°/√ч）	≤0.015
Повторяемость нулевого смещения（°/ч）	≤0.1
Нелинейность коэффициента масштаба（ппм）	≤100
Полоса пропускания（Гц）	≥200
Перекрёстная связь（рад）	≤0.001
Разрешение（°/с）	≤0.001
Порог чувствительности（°/с）	≤0.001
Акселерометр
Диапазон измерений（г）	±40
Нулевое смещение（мг）	≤2
Стабильность нулевого смещения（μг）	≤100
Нестабильность нулевого смещения（μг，ALLAN）	≤30
Скоростное случайное блуждание（μг /√Гц）	≤30 (0,018 мм/с/√ч)
Повторяемость нулевого смещения（μг）	≤100
Нелинейность коэффициента масштаба（ппм）	≤300
Полоса пропускания（Гц）	≥200
Перекрёстная связь（рад）	≤0.001
Разрешение（μг）	≤100
Порог чувствительности（μг）	≤100
Электрические/механические интерфейсы
Питание（В）	5±0.2В
Мощность(Вт)	≤2
Время запуска（с）	≤2
Интерфейс связи	2 канала RS-422
Частота обновления（Гц）	200 (настраиваемое, максимум 1000)
Размеры（мм×мм×мм）	56×56×38.5
Вес（г）	236±5г
Условия эксплуатации
Рабочая температура（℃）	-45～80
Температура хранения（℃）	-55～85
Вибрация（г，СКЗ）	13
Удар（г）	1000г/1мс (под напряжением) ，20000г/10мс (без напряжения, требуется настройка)

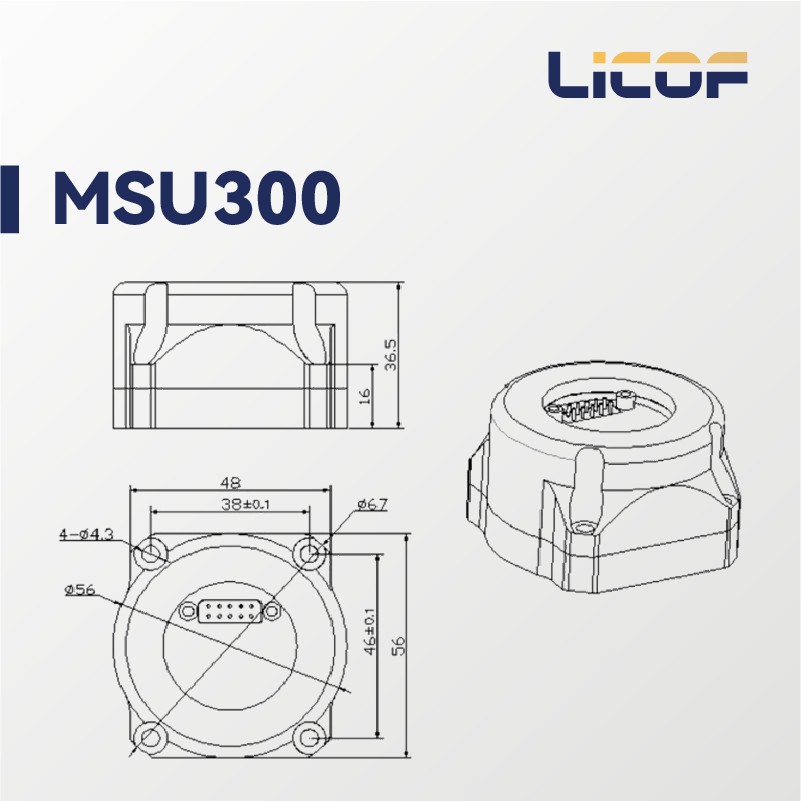

Рисунок 1. Размеры корпуса

Таблица 2. Определение внешних интерфейсных контактов

Номер контакта	Определение	Определение DB9	Подключение к тестовому оборудованию
2	RS422 Rx+	DB9-M1	RS422 Tx+
7	RS422 Rx-	DB9-M2	RS422 Tx-
3	RS422 Tx+	DB9-M3	RS422 Rx+
8	RS422 Tx-	DB9-M4	RS422 Rx-
6	GND	DB9-M5	DC 5В питание
1	POWER_IN	DB9-M6	DC 5В питание
