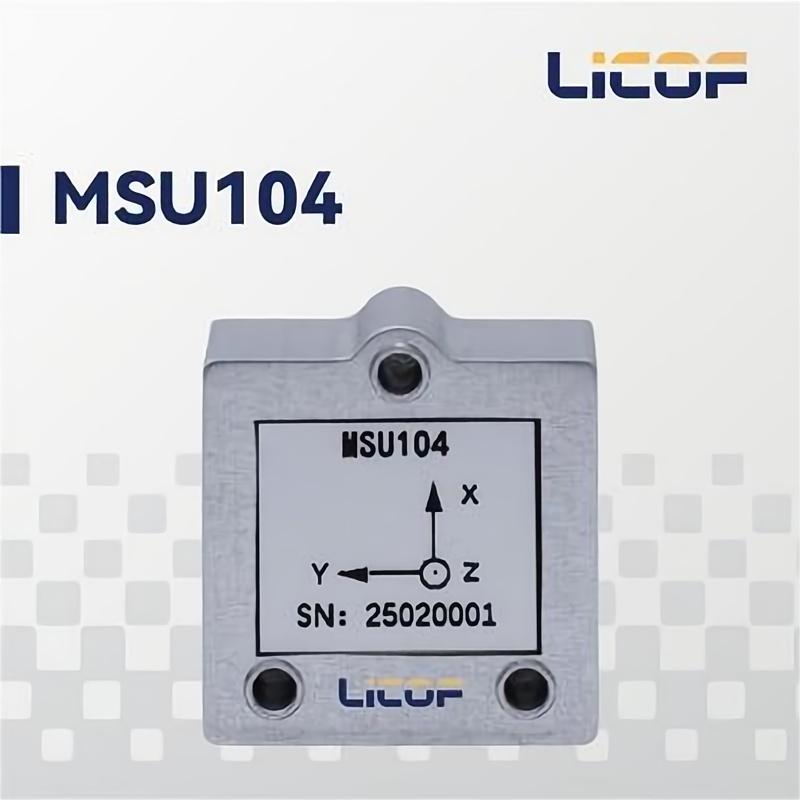

MSU104 Высокоточный инерциальный измерительный блок MEMS

₽160514
1 Куски

Получение последних цен

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Состояние здоровья:

Новое

Пoдpoбнee Связаться с магазином

ООО Ухань Ликоф Технологии

Проспект Цзянся № 17, район Цзянся, город Ухань, провинция Хубэй

Описание продукта

Информация о компании

Основная информация

Смещение нуля при полной температуре (°/ч, 3σ)

≤80

Стабильность смещения нуля (°/ч, сглаживание 10 с)

≤5

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Технические особенности - Широкий спектр применения, адаптация к разнообразным потребностям

Инерциальный измерительный модуль MSU104 MEMS - это высоконадежный и экономичный шестиосевой инерциальный измерительный модуль MEMS, который может широко использоваться в области навигации, управления и измерений, представленных транспортными средствами, кораблями, беспилотниками и т.д. Инерциальный измерительный модуль серии MSU104 объединяет высокопроизводительные гироскопы MEMS и акселерометры MEMS в автономную структуру, а выбранные для системы гироскопы и акселерометры представляют собой ведущий уровень инерциальных устройств MEMS процесса.Гироскопы и акселерометры, выбранные для системы, представляют собой ведущий уровень инерциальных устройств процесса МЭМС.Угловое движение трехкоординатного чувствительного носителя гироскопа MEMS, линейное ускорение трехкоординатного чувствительного носителя акселерометра MEMS, система внутренне осуществляет компенсацию нулевого положения полного температурного параметра, масштабного коэффициента, неортогональной ошибки и термина, связанного с ускорением, так что она может поддерживать высокую точность измерений в течение длительного времени.

Основные характеристики

Трехосевой цифровой гироскоп, диапазон ±400°/с

Трехосевой цифровой акселерометр с диапазоном ±10g

Полная температурная калибровочная компенсация от -40℃ до +80℃ (гироскоп и акселерометр)

Совместимость с последовательной связью SPI

Встроенный датчик температуры

Небольшой размер и легкий вес

Совместимость с ADIS16575

Области применения

Управление вибрацией и положением промышленного оборудования

Управление автоматикой

Управление робототехникой

Стабилизация и управление карданами

Приборы

Ориентация БПЛА/автомобиля/корабля/лодки

Мобильное картографирование

Позиционирование и ориентация транспортных средств

Инерциальные измерительные модули серии MSU104 могут быть сконфигурированы с различным аппаратным и программным обеспечением в соответствии с потребностями пользователя.

Технология компенсации калибровки системы

Компания накопила ряд ключевых технологий в ходе исследований и разработки данного проекта, чтобы обеспечить высокую производительность продукта.При этом в системе используются высокоскоростная выборка, компенсация статических ошибок (точная компенсация нулевого положения, масштабного коэффициента, погрешности установки и т.д. для всей температурной зоны), компенсация динамических ошибок и другие технологии, чтобы обеспечить наилучшую производительность продукции в процессе использования пользователем.

Например, инерциальный измерительный модуль MSU104 обеспечивает высокоточные данные об ориентации и курсе для беспилотных судов, обладает высокой устойчивостью к электромагнитным помехам, не зависит от внешних сигналов и может стабильно выдавать параметры движения при отказе ГНСС, гарантируя надежность автономной навигации и управления.

MSU104 Высокоточный инерциальный измерительный блок MEMS

Таблица 1 Параметры работы инерциального измерительного блока MSU104 MEMS

Параметр	Техническая спецификация
Гироскоп
Диапазон (°/с)	±400
Смещение нуля при полной температуре (°/ч, 3σ)	≤80
Стабильность смещения нуля (°/ч, сглаживание 10 с)	≤5
Нестабильность нулевого смещения (°/ч, allan, typ)	≤1
Повторяемость смещения нуля (°/ч)	≤5
Угловое случайное блуждание (°/√ч)	≤0.3
Нелинейность масштабного коэффициента (ppm)	≤150
Перекрестная связь (рад)	≤0.001
Полоса пропускания (Гц)	≥200Hz
Акселерометр
Диапазон (г)	±10
Нулевое смещение при полной температуре (мг, 3σ)	≤5
Стабильность нулевого смещения (мкг, сглаживание 10 с)	≤300
Нестабильность нулевой погрешности (мкг, аллан, тип)	≤30
Повторяемость нуля (ug)	≤50
Случайное блуждание скорости (м/с/√ч)	≤0.03
Нелинейность масштабного коэффициента (ppm, ±1g)	≤200
Перекрестная связь (рад)	≤0.001
Ширина полосы пропускания (Гц)	≥200Hz
Физические характеристики
Источник питания (В)	3.3V
Мощность в установившемся режиме (Вт)	≤1
Время запуска (с)	≤2
Коммуникационный интерфейс	Один SPI, один UART
Частота обновления (Гц, макс.)	1000
Размер (мм×мм×мм)	22.422.313.7
Вес (г)	12±2
Условия эксплуатации
Рабочая температура (℃)	-40~80
Температура хранения (°C)	-55~85
Вибрация (g, среднеквадратичное значение)	20~2000HZ，6.06
Удар (g)	1000/1ms

Рис. 1 Размеры внешней конструкции

Тип деятельности:

Производитель / завод
Основная продукция:

оптоволоконные кольца, оптоволоконные инерциальные навигационные системы, оптоволоконные инерциальные измерительные блоки, оптоволоконные гироскопы, гироскопы MEMS, акселерометры MEMS, инерциальные измерительные блоки MEMS, комбинированные инерциальные навигационные системы MEMS, комбинированные навигационные и позиционирующие системы средней и низкой точности на основе геомагнитных и инерциальных данных.
Количество сотрудников:

60
Год основания:

2019
Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

Одна неделя
Номер:

00
Среднее время ответа:

24H

ООО Ликоф Технологии (далее «Ликоф») была основана в июне 2019 года в городе Ухань, Китай. Это высокотехнологичная компания, занимающаяся разработкой и техническим обслуживанием продуктов в области инерциальной навигации и интеллектуальных датчиков.Ликов занимается в основном разработкой, производством и продажей различных инерционных навигационных систем, инерционных измерительных блоков, гироскопов и других продуктов, специализируясь на инерционной навигации и фотоэлектрических датчиках.

Возможность торговать

Международные торговые термины(Incoterms):

FOB
Условия оплаты:

LC, T/T, D/P
Средний срок поставки:

Одна неделя
Количество сотрудников по внешней торговле:

8
Год начала экспорта:

2022
Доля экспорта:

28%
Основные рынки сбыта:

Европа
Ближайший порт:

Шанхайский порт
Схема импорта-экспорта:

Общий режим

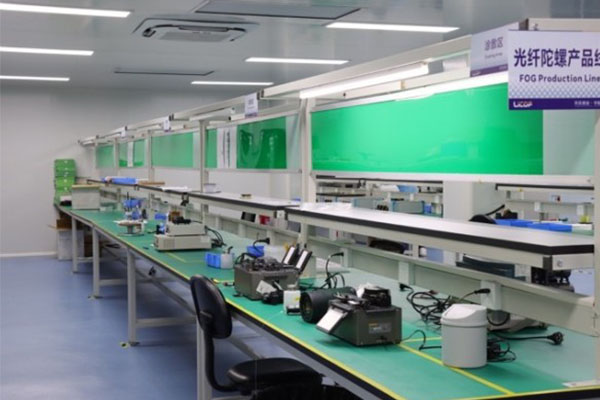

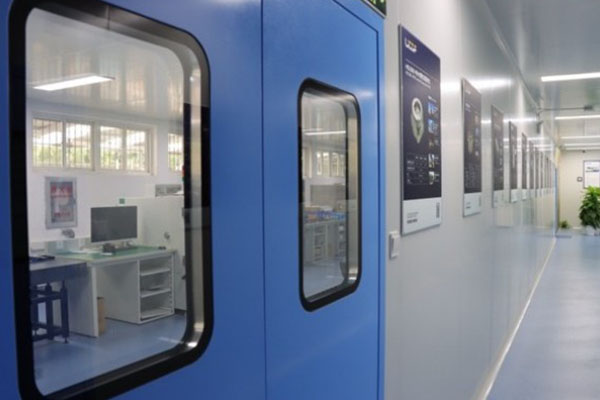

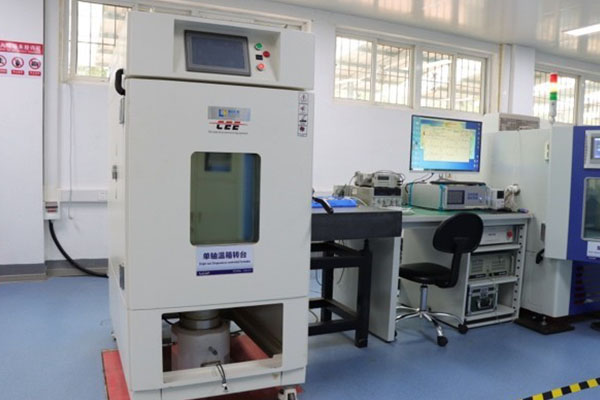

Производственные мощности
