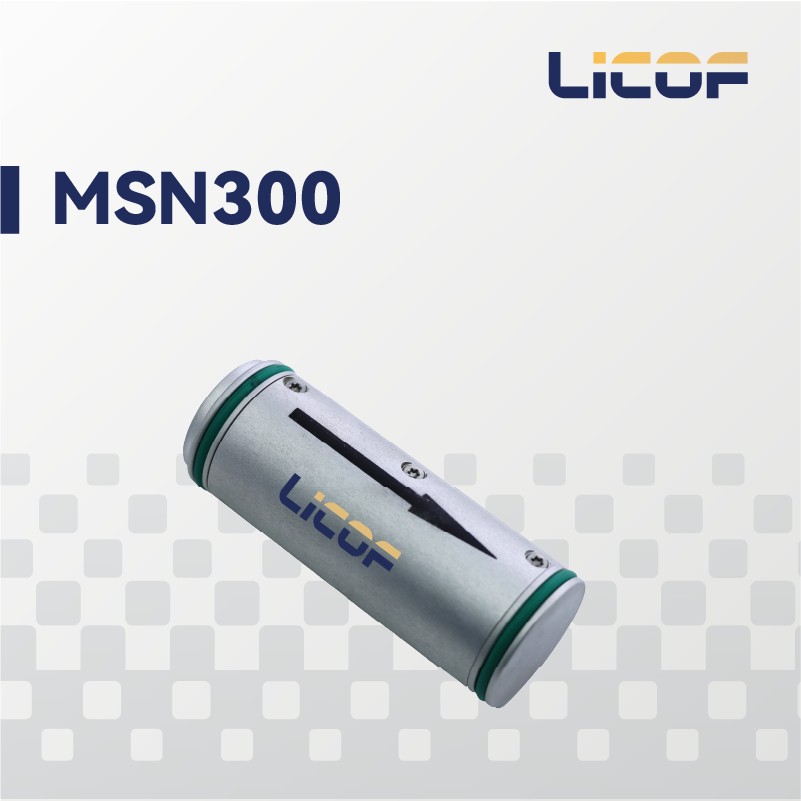

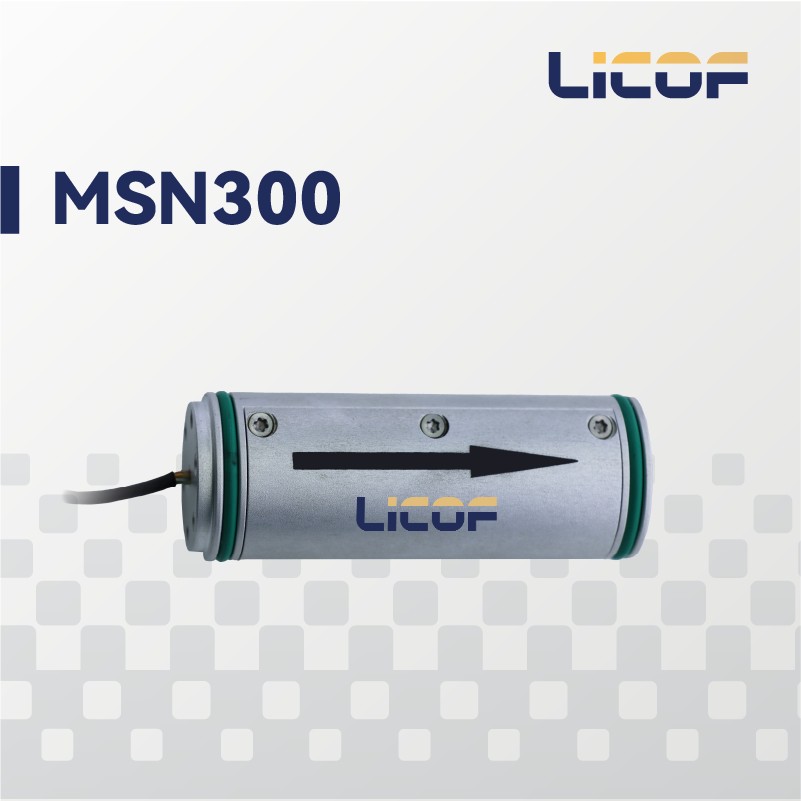

MSN300 инерциальный измерительный блок

₽311163
1 Куски

Получение последних цен

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Состояние здоровья:

Новое

Пoдpoбнee Связаться с магазином

ООО Ухань Ликоф Технологии

Проспект Цзянся № 17, район Цзянся, город Ухань, провинция Хубэй

Описание продукта

Информация о компании

Основная информация

Диапазон измерений（°/с）

±200

Нулевое смещение（°/ч，1σ）

≤0.2

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Технические особенности — ориентированы на нефтяную отрасль

MSN300 MEMS инерциальный измеритель положения и угловой ориентации использует встроенные высокоточные MEMS гироскопы и MEMS акселерометры, реализуя инерциальную навигационную схему с жесткой связью, что позволяет напрямую измерять азимут, угол наклона и угол крена скважины при каротажных работах.

Передовые производственные технологии

MSN300 инерциальный измеритель положения и угловой ориентации интегрирует в автономной конструкции высокопроизводительные MEMS гироскопы и MEMS акселерометры. Выбранные гироскопы и акселерометры представляют собой передовые MEMS инерциальные датчики. Трёхосные MEMS гироскопы чувствительны к угловым движениям носителя, а трёхосные MEMS акселерометры к линейному ускорению. Внутри модуля выполняется компенсация параметров по полной температурной шкале, нуля, коэффициента шкалы, ошибки некосоугольности и параметров, связанных с ускорением, что позволяет сохранять высокую точность измерений в течение длительного времени. Кроме того, модуль оснащён герметичной схемотехнической конструкцией, обеспечивающей точное измерение угловых и линейных движений носителя даже в суровых условиях эксплуатации, предлагая пользователям высоконадежное и экономичное решение.

Основные характеристики

Работа при высокой температуре 125℃

Калибровка по всей температурной шкале

Хорошая долгосрочная стабильность

Герметичный корпус

Высокая устойчивость к вибрациям и ударам

Высокая производительность, компактные размеры, малый вес, низкое энергопотребление

Использование высокопроизводительных MEMS инерционных датчиков

Работа в диапазоне температур от -40℃ до 120℃

Высокая точность измерения ориентации

Поддержка обновления программного обеспечения онлайн

Области применения

Навигация в условиях высокой температуры

Измерение ориентации в нефтяных скважинах

Определение направления на север в нефтяных скважинах

Технологии диагностики неисправностей (по заказу)

В соответствии с требованиями некоторых приложений, внутри модуля интегрированы многократные избыточные инерциальные датчики, что позволяет осуществлять диагностику неисправностей выходных данных продукта и обеспечивать надежность его работы.

Высокое качество и надежность

Компания благодаря всестороннему контролю производственных процессов и технологий на всех этапах эффективно повышает качество продукции и снижает системные затраты. В то же время компания придерживается стандартов качества ISO9001 и GJB, а также применяет строгие технологические процессы, обеспечивающие надежность и стабильность характеристик продукции.

MSN300 нефтяной инерциальный измеритель положения разработан специально для рабочих условий с повышенными требованиями к температуре, таких как нефтяное бурение. В нем используются передовые и высокоточные компоненты, рабочая температура внутренних элементов достигает 120℃, что позволяет удовлетворять требованиям измерений при нефтяном бурении.

Таблица 1. Параметры производительности инерциального измерительного блока MSN300

MEMS гироскоп
Диапазон измерений（°/с）	±200
Нулевое смещение（°/ч，1σ）	≤0.2
Стабильность нулевого смещения（°/ч，Сглаживание 10с）	≤0.1
Нестабильность нулевого смещения（°/ч，allan）	≤0.02
Повторяемость нулевого смещения（°/ч）	≤0.1
Случайное блуждание угла（°/√ч）	≤0.01
Нелинейность масштаба（ппм）	≤100
Взаимное перекрестное влияние（рад）	≤0.001
Полоса пропускания（Гц）	≥50
MEMS акселерометр
Диапазон измерений（г）	±30
Нулевое смещение（мг，1σ）	≤1
Стабильность нулевого смещения（мг，Сглаживание 10с）	≤100
Стабильность нулевого смещения（мг，allan）	≤50
Повторяемость нулевого смещения（мг）	≤100
Случайное блуждание скорост（мм/с/√ч）	≤40
Нелинейность масштаба（ппм）	≤500
Взаимное перекрестное влияние（рад）	≤0.001
Полоса пропускания（Гц）	≥50
Навигационная точность
Точность поиска севера(°，1 σ )	1secL (L Представляющая широта)
Точность выравнивания по горизонтальной оси(°，1 σ )	0.15
Точность удержания курса（°，1σ）	0.5°*ч
Точность удержания горизонтального положения（°，1σ）	0.2°*ч
Точность измерения углового перемещения（°，1σ）	0.1
Электрические/механические интерфейсы
Питание(В)	5~12
Мощность(Вт)	≤1.5
Время запуска (с)	≤2
Интерфейс связи	1 канал RS-422, 1 канал синхронного выхода
Частота обновления(Гц)	200
Размеры(мм×мм×мм)	Φ31.8 × 85
Вес(г)	≤400
Условия эксплуатации
Рабочая температура(℃)	-40～+125
Температура хранения(℃)	-55～+85
Вибрация(г，СКЗ)	20~2000Гц，6.06
Удар(г)	1000г/1мс
Надежность
MTBF (ч)	200000

Рисунок 1. Габаритные размеры высокоточного MEMS компаса MSN300

Таблица 2. Определение внешних контактов разъема высокоточного MEMS компаса MSN300

Номер контакта DB9	Цвет провода	Определение кабеля	Описание функции	Примечание
6	Красный	+5V	Питание 5V	Системное питание (5V~12V)
5	Чёрный	GND	Земля питания	Системное питание (5V~12V)
3	Фиолетовый	DB9_RS_422 T+	Передача данных +	Передача данных навигатора, программное обновление и настройка
4	Оранжевый	DB9_RS_422 T-	Передача данных –
1	Жёлтый	DB9_RS_422 R+	Прием данных +
2	Зелёный	DB9_RS_422 R-	Прием данных –
7	Белый	TOV	Выходной импульс	Синхронизация данных
