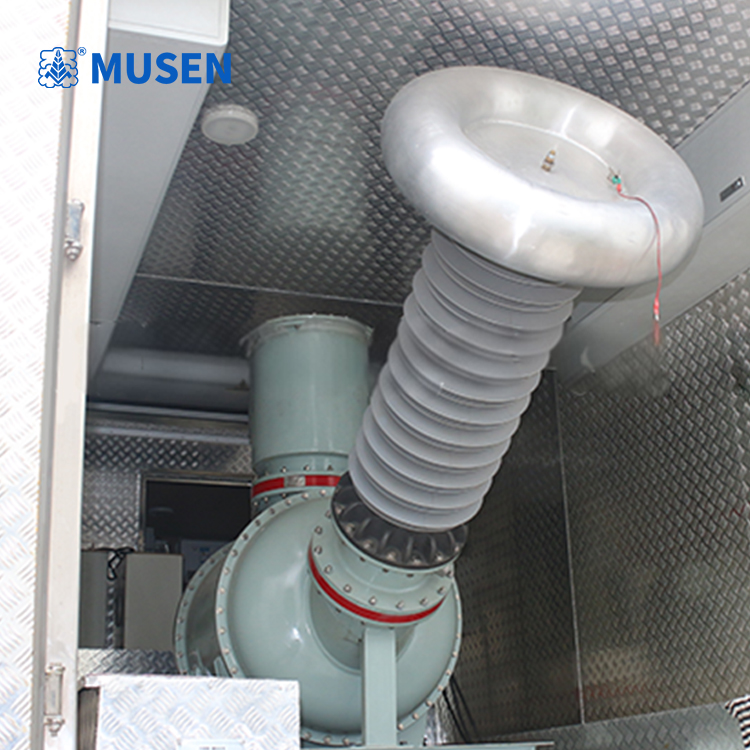

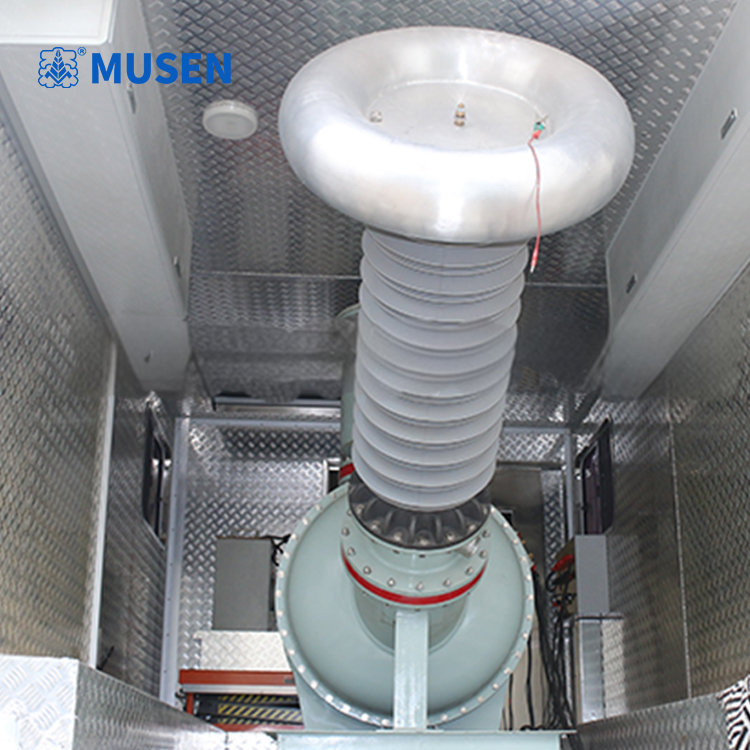

MS-CZ – комбинированное испытательное устройство высокого давления для испытаний на отсутствие частичных разрядов, устанавливаемое на транспортное средство

Надувной комбинированный электрический тестер без частичных разрядов (ЧР) подходит для проведения испытаний изоляции на выдерживаемое напряжение, испытаний на частичные разряды и испытаний точности элегазовых трансформаторов на высоковольтном, мощном электрооборудовании с элегазовой изоляцией (КРУЭ) и линиях с газовой изоляцией (ЛЭП). Он незаменим для профилактических и заводских испытаний на подстанциях распределительных устройств (ГРУЭ), производителях электрооборудования с КРУЭ и ЛЭП, а также производителях изоляторов и изоляционных компонентов. Наличие высоковольтного ввода позволяет снимать высокое напряжение, что позволяет проводить различные высоковольтные испытания на обычном высоковольтном оборудовании.

Основные характеристики

1. Гидравлический подъемный механизм, устанавливаемый на транспортное средство, обеспечивает легкую мобильность и облегчает испытания на месте.
2. Высокое напряжение полностью заключено в экранированный корпус, что обеспечивает безопасное и надежное тестирование.
3. Общий уровень ЧР можно контролировать с точностью до 1-3 единиц.
4. Компактный размер минимизирует занимаемое пространство и уменьшает вес компонентов.
5. Встроенный высоковольтный разъединитель обеспечивает многоцелевое использование. 6. Простота подключения: прямое подключение к испытываемому устройству облегчает тестирование.
6. Прочная и долговечная конструкция выдерживает длительную транспортировку.

Технические характеристики

1. Уровни напряжения: 100 кВ, 200 кВ, 250 кВ, 300 кВ, 500 кВ, 800 кВ, 1000 кВ
2. Мощность: 50–2000 кВА
3. Входное напряжение: 0,35–10 кВ (первичное напряжение)
4. Частичный разряд: 1–3 пк при номинальном напряжении (нормальные условия)
5. Повышение температуры: не более 65 кВ (50 Гц) после 60 минут работы при номинальном токе
6. Метод генерации высокого напряжения: повышающий трансформатор высокого напряжения и последовательный резонанс (промышленная частота, переменная частота). Все методы повышения напряжения одноступенчатые, каскадное повышение не требуется.
