Модель：DE-530CA

  • ₽2644770

    1 Куски
Получение последних цен

Параметры продукта

  • Настройка:

    Доступно

  • Послепродажное обслуживание:

    Онлайн

  • Состояние здоровья:

    Новое

Пoдpoбнee Связаться с магазином
ООО Дунгуань Топ Машинное Оборудование
G5, промышленный парк Оуэлл, номер 45, промышленная дорога, деревня Ланчжоу, поселок Чанпин, город Дунгуань
Описание продукта
Информация о компании
Основная информация
Перемещения координат
500 x300 x300 мм
Размер рабочего стола
750 x 450 мм
Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

Модели серии: Проволочно-вырезные станки погружного типа

Модель：DE-530CA

Перемещения координат：500 x300 x300 мм

Размер рабочего стола：750 x 450 мм

Точность обработки: +/-2.5 мкм

Шероховатость получаемой поверхности: Ra 0.4-0.65.

Производительность: 130 мм²/мин

Возможный угол наклона проволоки: ±21°/80 мм

Максимальный вес заготовки: 400 кг

Назначение

Станки DE серии CA предназначены для общих задач электроэрозионных проволочно-вырезных станков, таких как обычные штампы, автозапчасти, медицинский инструмент.

Область применения

Станки используются для изготовления штампов, ковочных штампов, и пресс-форм в автомобилестроении и легкой промышленности. а также при производстве различных деталей машин, механизмов, приборов во всех отраслях промышленности.

Конструктивные особенности

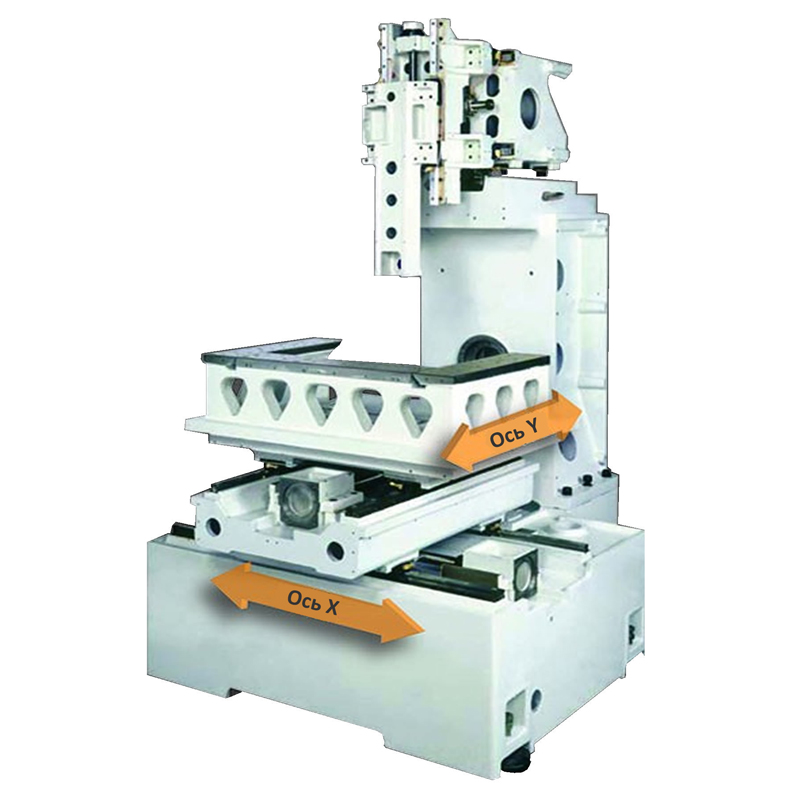

Станина станков DE серии CA имеет конструкцию «Direct Force (прямая конструкция)», ось Y находится на основании станины, а ось X расположена на оси Y. Данная конструкция имеет хорошую жесткость для малых станков. Серия CA подходит для точного реза пресс-форм малых и средних размеров. Станок имеет распашную дверь ванны. Станки позволяют получить точность обработки ±2.5 мкм. шероховатость Ra0.6. В стандартной комплектации укомплектован линейными приводами с обратной связью по оптическим линейкам с разрешением 0.2 мкм.

Технические Параметр

Модель DE-530CA
Максимальный размер заготовки 990×560×295 мм
Максимальный вес заготовки 400 кг
Размер рабочего стола 750 x 450 мм
Перемещения по осям XY 500×300 мм
Перемещения по оси Z 300 мм
Максимальный уровень воды в рабочем резервуаре 270 мм
Перемещения по осям UV 100×100 мм
Угол конусного резания / толщина заготовки ±21°, на высоте 80 мм
Подача по оси X, Y 800мм/мин
Точность позиционирования X, Y ±8 мкм
Точность позиционирования U, V абсолютная ±12.5 мкм
Минимальная подача по осям X, Y 0.001 мм
Повторяемость 0.005 мм
Привод осей X, Y,Z,U,V Серводвигатели переменного тока
Диаметр проволоки Ø 0,15 ~ Ø 0,3 (Ø 0,25) мм
Скорость подачи проволоки 300 мм/с
Усилие натяжения проволоки 300 ~ 2500 гс
Максимальный вес бобины проволоки 10кг
Емкость бака 850 л
Ёмкость резервуара для ионообменной смолы 14 л
Мощность насоса высокого давления (прокачки) 3 кВт

Генератор импульсов и ЧПУ

Система Power MOS Transistor
Макс. выходной ток 25 А
Операционная система Windows CE
Устройство управления 64 битный ПК / 512MB of RAM
Объем памяти для программ 1G/CF
Ввод данных Клавиатура / RS-232C / CF Card Reader
Дисплей 15 TFT
Система контроля 32 bit, 1-CPU
Контролируемые оси X, Y, U, V, Z (5 осей)
Мин. инкремент 0.001мм
Макс. вводной инкремент ± 9999,999мм
Интерполяция Линейная / круговая
Привод подач Серво / Постоянная скорость
Масштабирование 0,001 - 9999,999
Давление воздуха 6 кг/см2
Электропитание 380В+40B 50-60 Гц
Общая потребляемая мощность 15 кВА
Барометрическое давление 86-106 кПа
Рабочая температура 10-35℃
влажность 40-80%

Габаритные размеры

Размер упаковки генератора(ДхШхВ)  1480 x 830 x 2220 мм
Размер упаковки бака СОЖ(ДхШхВ)  1230 x 2280 x 1520 мм
Размер упаковки станка(ДхШхВ) 1930 x 2100 x 2250 мм
Вес генератора 550 кг
Вес бака СОЖ 480 кг
Вес станка 2800 кг

Комплектация

Стандартная
Oперационная платформа Windows CE
15”TFT
Встроенная в ЧПУ CAM программа (Для создания файлов 2-х и 4-х осевой электроэрозионной обработки, поддержка работы только с файлами в формате DXF).
AWT - Устройство автоматической заправки проволоки в тонкой струе воды.
Сервопривод привода на осях XYZUV.
Оптические линейки на осях XY с разрешением 0,2 мкм.
Стандартный пульт управления на проводе.
Система фильтрации воды с устройством контроля электропроводности от ЧПУ станка.
Расходомеры воды для чистовых резов.
Ёмкость для ионообменной смолы.
Система охлаждения воды.
Контейнер для сбора отработанной проволоки.
Трёхцветная лампа индикации состояния работы станка.
Ящик с набором инструмента.
Приспособление для замены направляющих фильер.
Приспособление для вертикального выравнивания проволоки.
Латунная проволока Ø 0,25 мм (катушка 5 кг).
Токоподводящие электроды (токосъёмники).
Водяные форсунки (сопла) для прокачки (Ø 4 мм – 2 шт., Ø 6 мм – 2 шт.).
Комплект алмазных направляющих (фильер) для работы проволокой Ø 0,25 мм (2 шт.) (для реза под углами до 15°).
Ионообменная смола.
Фильтрующие элементы (степень фильтрации 10 мкм, комплект из 2 шт.).
Прижимы для заготовок.
Винты из нержавеющей стали.
USB-флеш карта(8GB)
Дополнительная
Дополнительный модуль генератора для улучшения шероховатости обрабатываемой поверхности
Система автоматической заправки проволоки в струе воды под высоким давлением
Мостовая крепежная планка
AVR – стабилизатор 15 кВА.
