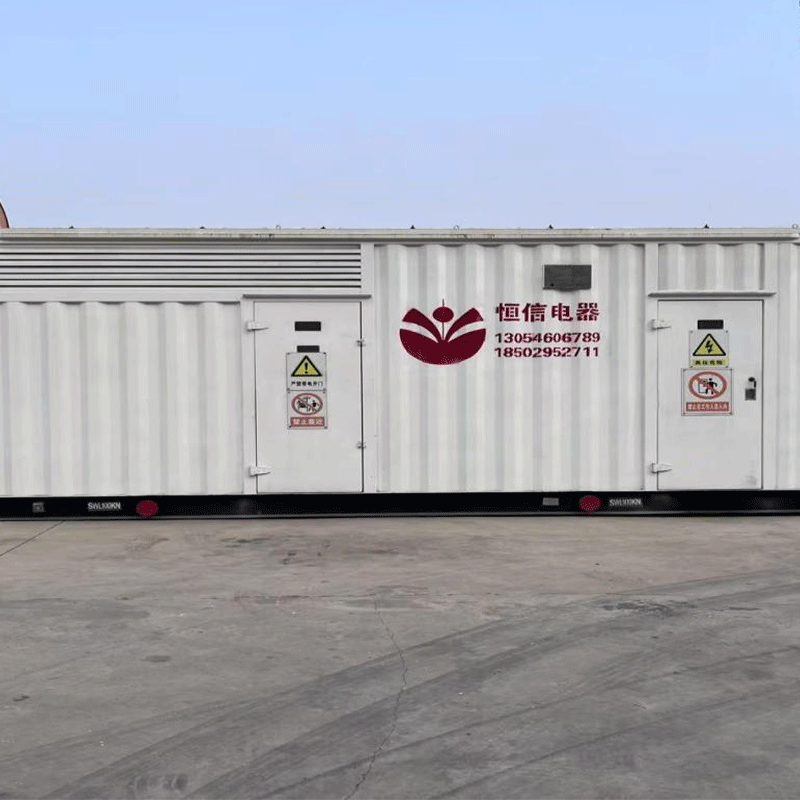

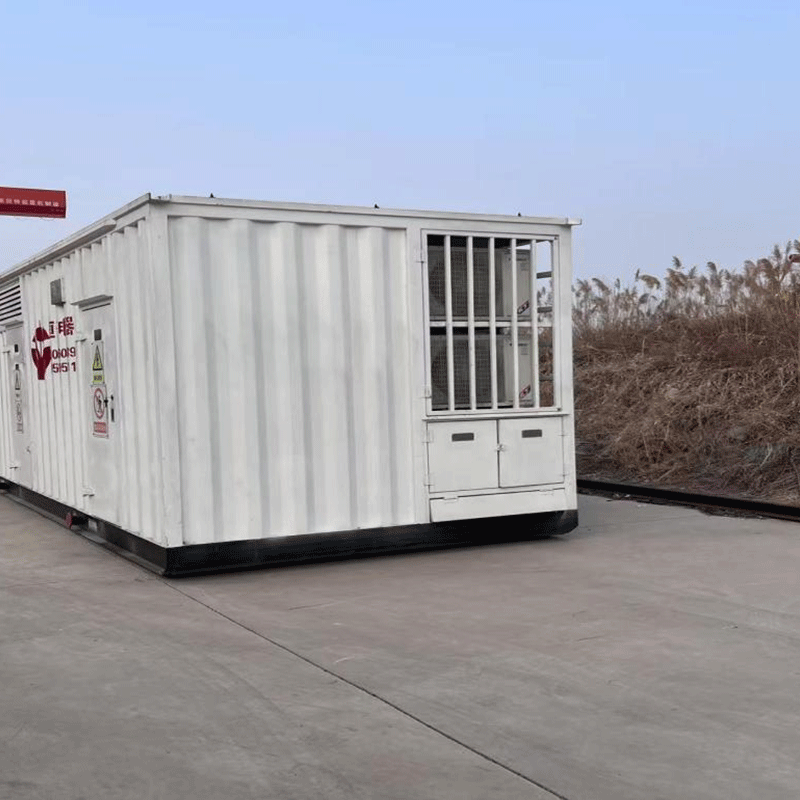

Вся электрическая комната управления на салазках, производимая нашей компанией, включает в себя комнату MCC, комнату VFD, комнату SCR и сетевую электрическую комнату.

Помещение MCC - это центр управления двигателями переменного тока, который обеспечивает централизованное местное или дистанционное управление двигателями переменного тока на буровой платформе, в помещении насосного раствора, в зоне циркуляции раствора, в зоне нефтяного резервуара, в газокомпрессорном помещении и в зоне водяного резервуара на площадке скважины (интеллектуальное управление плавным пуском принято для двигателей переменного тока мощностью более 30 кВт), а также обеспечивает освещение и жилую энергию на площадке скважины.

Помещение VFD состоит из трех шкафов MCC, одного шкафа электромагнитного тормоза, одного шкафа инверторного ввода, одного шкафа постоянного тока, одного шкафа инвертора, одного шкафа управления дизельным двигателем и двух 8-сильных центральных кондиционеров.Шкаф питателя имеет защиту от перегрузки и утечки, три шкафа MCC могут быть использованы для питания двигателя переменного тока и жизни всей буровой зоны, Yanming и другой мощности, линия управления электромагнитного тормозного шкафа соединена с электромагнитным переключателем бурения на буровой платформе, который может быть использован для управления острой машиной на буровой платформе, и шина инверторной системы соединена с выходом питателя, который выпрямляется после серии управления, и инверторный шкаф будет превращать постоянный ток обратно в переменный ток для поворотного инверторного двигателя, который будет использоваться, и он может реализовать бесступенчатое регулирование скорости, и линия управления подключена к линии управления.Бесступенчатое регулирование скорости, линия управления подключена к буровому столу, централизованное управление на буровой, шкаф управления дизельным двигателем, который может достичь дистанционного управления тремя дизельными двигателями, с удаленным дисплеем, холостой ход, регулирование скорости, аварийная остановка и так далее.

SCR комната в настоящее время большинство отечественных электрических буровых установок, переменного тока в режим управления постоянного тока, то есть, через мощный штырь ворота трубы будет дизель-генераторной установки выход 600V переменного напряжения в 0-750V регулируемый режим постоянного тока, привод лебедки и поворотной платформы и грязи насос двигателя постоянного тока. Мощность переменного тока изменяется с 600 В на 380 В через трансформатор, и все эти изменения должны проходить через электрическую комнату управления (SCR комната для краткости). Таким образом, комната SCR является основной частью всего комплекта электрической буровой установки. Она завершает подачу и распределение электроэнергии для всех электрических приборов на скважине.

Особенности охлаждения

1.Используйте сплит-системы промышленного охлаждения.

2.Двойные блоки для взаимного резервирования.

3.Широкое напряжение, функция самозапуска.

4.Разумная конструкция воздушного канала, усиленный эффект охлаждения, отсутствие мертвой зоны, отсутствие конденсации инея.

Конструктивные особенности

1.Основание санного типа, легкое для общего подъема и транспортировки.

2.Имеет функции огнестойкости, пескостойкости, ударопрочности, защиты от воды, животного жира, сохранения тепла и т.д.

3.Помещение оборудовано аварийным освещением, дымовой сигнализацией, сигнализацией токсичных газов и другими устройствами противопожарной защиты.

4.Все внешние провода подключаются с помощью разъемов.

5.Выводные панели имеют структуру типа "Z" для снижения нагрузки на кабели.

6.Корпус комнаты открывается по диагонали, а дверь оснащена аварийным замком.
