MИKp 3G-SD| Ha BОЛОкОнHый кoнвepтep c Tally иn Reverse RS485-LNK-M3G-1V1D1T-20

₽436
1 Pc

Получение последних цен

Параметры продукта

Индивидуализация:

Доступный
Тип:

Оптическое Видео
Мощность:

2-канальный cvi tvi cvbs

Пoдpoбнee Связаться с магазином

ООО Гуанчжоу Янмингливан Технологии

4-й этаж, здание Минли, № 108, деревня Ханьси, район Паньюй, Гуанчжоу

Описание продукта

Информация о компании

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

LNK-MHD-1V1T-MM
LNK-MHD-1V1D-MM
LNK-MHD-1V1T-20
LNK-MHD-1V1D-20
LNK-MHD-1V1T-40
LNK-MHD-1V1D-40

LNK-M3G-1V1T-MM
LNK-M3G-1V1D-MM
LNK-M3G-1V1T-20
LNK-M3G-1V1D-20
LNK-M3G-1V1T-40
LNK-M3G-1V1D-40

Опубликовано: 3/1/2020

Руководство по установке и эксплуатации

Введение:

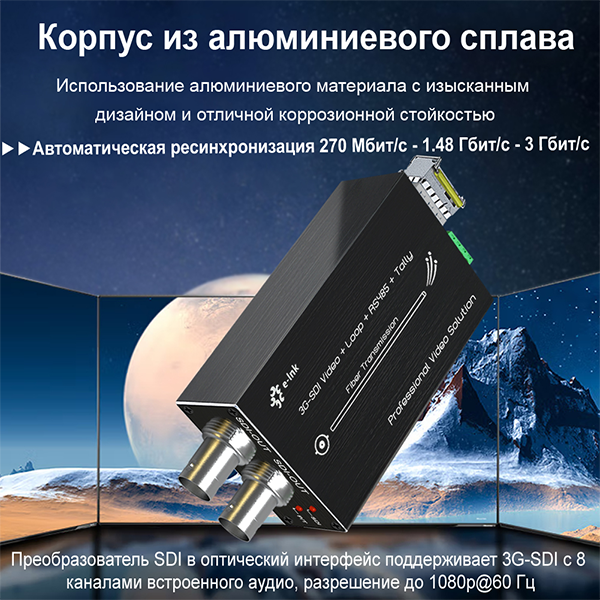

Оптоволоконные преобразователи серии LNK-MHD-1V и LNK-M3G-1V Mini-type 3G/HD-SDI поддерживают 1-канальный 3G/HD-SDI видео- и талли-сигнал, передаваемый по оптоволоконному кабелю, и локальный мониторинг сигнала через петлевой выход 3G/HD-SDI. Конвертеры E-link 3G/HD-SDI Video over Fiber включают один передатчик и один приемник для 1080P 3G/HD-SDI сигнала.

Характеристики:

1. В каждый канал встроен 8-канальный звук;
2. Автоматическая эквализация кабеля, используется для всех скоростей ниже 3,2 Гбит/с (Belden 1694A);
3. Автоматическая разблокировка 270 Мбит/с - 1,48 Гбит/с - 3 Гбит/с
4. Прямая совместимость с системами камер HD-SDI
5. Возможность передачи данных на расстояние до 80 км
6. Горячая замена и горячее подключение;
7. Обработка всех патологических паттернов, полностью цифровая передача без сжатия на уровне вещания;
8. Светодиодная индикация состояния для контроля условий работы;
9. Супер оптический динамический диапазон и свободная настройка;
10. Длины волн 1470~1610 нм CWDM по выбору;
11. Ультраширокий температурный диапазон промышленного уровня (-40℃~+ 70℃ ), адаптируемый к различным условиям окружающей среды.

Особенности продукта:

1. Запись фильмов о животных
2. Прямая трансляция событий по оптоволокну
3. Высокопроизводительные (безошибочные) сети наблюдения в армии или службе безопасности;
4. Большая система видеостен
5. Интеллектуальная система мониторинга дорожного движения
6. Системы безопасности
7. Промышленный мониторинг (электроэнергетика, химия, сталь, нефть, железная дорога и т.д.)
8. Военный мониторинг (склад, граница, охрана и т.д.)
9. Стадион (для передачи видео и звука в формате LIVE HD)

Технические характеристики:

Волоконно-оптический интерфейс
Оптоволоконный интерфейс	Simplex LC
Расстояние передачи	550м-20Км
Длина волны	1310 нм/1550 нм
Видео
Видеоинтерфейс	BNC
Входной/выходной импеданс видеосигнала	75Ω
Напряжение видеовхода/выхода	Типичный: 1Vpp, Min 0.5Vpp, Max 1.5Vpp
Скорость передачи видеоданных	Максимум 3,2 Гбит/с
Дифференциальный коэффициент усиления (10%～ 90% APL)	<1%
Поддержка формата SDI	625/25 PAL
	525/29.97 NTSC, 525/23.98 NTSC
	720p50, 720p59.94
	1080i 23/24/30/50/59.94
	1080P 23.98/24/30/50/60
Стандарт видео SDI	270 Мбит/с (SD-SDI), 1,485 Гбит/с/М (HD-SDI)
	SMPTE425M3Gb/s Mapping (3G-SDI)
	Последовательный интерфейс SMPTE424M 3 Гбит/с (3G-SDI)
Данные
Физический интерфейс	Винтовая клемма промышленного стандарта
Тип данных	Подсчет или реверс RS485
Поддержка частоты/скорости	Макс. 115200bps для RS422 Макс. 57600bps для RS485
BER	<10^ˉ(9)
Электрика
Адаптер питания	DC 5~24V
Потребляемая мощность	<5W
Светодиодный индикатор
SDI	SDI видео
П/Т	Источник питания
Механические
Размеры (Д х Ш х В)	80 x 40 x 20 мм
Вес	1 кг/пара
Обсадная труба	Алюминиевый корпус
Варианты монтажа	Настольный компьютер
Окружающая среда
Рабочая температура	-20 +70℃～℃
Температура хранения	-40 +80℃～℃
Рабочая влажность	0~95%
ВРЕМЯ НАРАБОТКИ НА ОТКАЗ	≥100000 часов

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ:

1.DC 5~24V/1A
2.Пульсации источника питания менее 100 мВ
3.Выбранный блок питания должен соответствовать условиям эксплуатации.

Обзор интерфейса и светодиодов:

Инструкция по установке:

1.Перед установкой
При получении проверьте изделие на наличие видимых повреждений, которые могли возникнуть при транспортировке.
(1)Содержание пакета:
SDI волоконно-оптический передатчик x 1
SDI волоконно-оптический приемник x 1
Адаптер питания x 2
Руководство пользователя x 1
(2)Перед установкой изделия внимательно прочитайте руководство пользователя.
(3)Пожалуйста, внимательно прочитайте инструкцию по безопасности
(4)Не открывайте устройство;
(5)Обратите внимание на наклейки на устройствах: T - передатчик, R - приемник.
2.Процедура установки
(1)Подключите оптический передатчик и камеру или другое устройство вывода. И соедините с оптоволокном. Затем включите устройство.
(2)Подключите оптический приемник и монитор. И соедините с оптоволокном. Затем включите устройство.

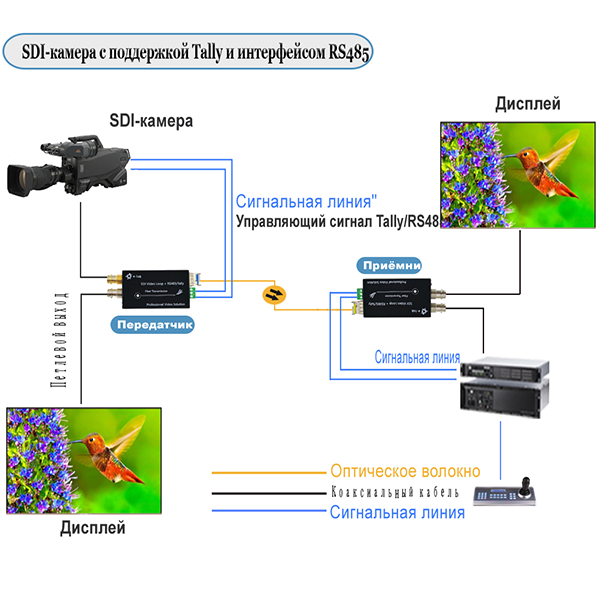

3.Подключение к RS485 в режиме TALLY или Reverse:
Подключение выхода сигнала передатчика TALLY или RS485: (может управлять светодиодным индикатором напрямую)

	TA	TB	TC
СВЕТОДИОД ВКЛЮЧЕН	СВЕТОДИОД -	СВЕТОДИОД +	N/A
СВЕТОДИОД ВЫКЛЮЧЕН	Н/А	СВЕТОДИОД+	LED-
Реверс RS485	Данные+	Данные-	N/A

Входной сигнал приемника TALLY или RS485 Подключение: (тип светодиодной нагрузки подходит только для светодиода OC - драйвера)

	TA	TB	TC
Tally	Вход сигнала	Com	Com
Реверс RS485	Данные+	Данные-	N/A

Инструкция по ответственности:

1. Клиент берет на себя ответственность за потери, если возврат/замена поврежден во время транспортировки.
2. Пожалуйста, свяжитесь с нами напрямую, если устройства повреждены во время транспортировки с нашей стороны.
3. Мы не несем ответственности за ущерб, если устройства повреждены собственным блоком питания.
4. Пожалуйста, используйте блок питания строго в соответствии с руководством пользователя.
5. Руководство пользователя не может быть распечатано лично или распространено через Интернет без нашего разрешения.
6. Мы не несем ответственности за тех, кто вносит изменения в руководство или добавляет некоторые функции в наш продукт.Это может привести к повреждению других внешних устройств.
7. Мы отремонтируем/заменим неисправные устройства, на которые еще действует гарантия.
8. Пожалуйста, утилизируйте упаковку устройства, у нас есть только одна земля.

Безопасность:

БУДЬТЕ ОСТОРОЖНЫ!
ПРЕДУПРЕЖДЕНИЕ ЭТА ТАБЛИЧКА НАПОМИНАЕТ ВАМ, ЧТО ДАННОЕ ОБОРУДОВАНИЕ

БЕРЕГИТЕ СЕБЯ ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ!
ПРЕДУПРЕЖДЕНИЕ ЭТА ТАБЛИЧКА НАПОМИНАЕТ ВАМ, ЧТО ДАННОЕ ОБОРУДОВАНИЕ

Инструкции:

Чтобы избежать потерь, пожалуйста, внимательно прочитайте следующий пункт.
Продукт имеет хорошую надежность по оригинальному дизайну.Но все же необходимо избегать повреждений.
1. Пожалуйста, внимательно прочитайте инструкцию и храните ее в порядке;
2. Держите устройство вдали от воды или других влажных мест;
3. Пожалуйста, не накрывайте ничем провода блока питания и расположите его в безопасном месте;
4. Пожалуйста, плотно соедините все части, особенно блок питания с розеткой;
5. При включении устройств, пожалуйста, убедитесь, что используемый источник питания может соответствовать нижеуказанным требованиям:
1) Выход переменного тока:220 В (100～260 В), 50～60 Гц
2) Выход постоянного тока:5~24V/1A
6. Пожалуйста, отключите питание и свяжитесь с нами в следующих случаях.
1) Вода разрушает оборудование
2) Устройства ломаются (включая поломку корпуса)
3) Устройства работают ненормально
4) Газ, дым или шум от оборудования.
7. Не ремонтируйте устройство самостоятельно.
8. Пожалуйста, установите устройство защиты от грома при установке изделия на улице.

Анализ неисправностей:

Для решения проблем, возникающих при установке устройств, вы можете воспользоваться следующими решениями.
1. Светодиод POWER не может нормально работать:
Проверьте, хорошо ли подключено питание.
2. Отсутствие видеосигналов
Пожалуйста, проверьте светодиодный индикатор видеосигнала на ресивере
1) Светодиод SDI горит, значит, в этом канале есть выход видеосигнала.Пожалуйста, проверьте подключение конечного оборудования (монитора или DVR).
2) Светодиод SDI выключен, пожалуйста, проверьте, горит ли светодиод передатчика.(Здесь мы предлагаем перезапустить устройство, чтобы сохранить синхронизацию).
3) Если неисправность не удается устранить с помощью вышеуказанного решения, пожалуйста, замените устройство другим артикулом и проверьте его еще раз, чтобы исключить возможность неисправности устройства.
3. Вмешиваться в снежный экран
Обычно это вызвано затуханием волокна или длинным проводом между камерой и волоконно-оптическим передатчиком.(PS: пожалуйста, используйте высококачественный проводной кабель и разъем).
1) Пожалуйста, проверьте, есть ли перегиб пигтейла;
2) Пожалуйста, проверьте, есть ли фланцевый керамический сердечник, соединенный между портом волокна и клеммной коробкой;
3) Пожалуйста, проверьте чистоту порта волокна и пигтейла (пожалуйста, очистите с помощью хлопка и спирта), а затем снова вставьте волокно;
4) Пожалуйста, выберите кабель с импедансом 75Ω при организации линии проекта.И, пожалуйста, избегайте линии переменного тока и других объектов, которые могут вызвать электромагнитные помехи.

Тип деятельности:

Производитель / завод
Основная продукция:

Оборудование для наблюдения
Количество сотрудников:

100
Год основания:

2018
Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

1 неделя
Номер:

001
Среднее время ответа:

24 часа
