1.Структурные особенности

①.Мембранный блок: мембрана – это ключевой компонент, который обычно изготавливается из нержавеющей стали, фосфорной бронзы и других материалов. Мембраны из нержавеющей стали подходят для измерения давления коррозионных сред, в то время как мембраны из фосфорной бронзы обладают хорошей эластичностью и стойкостью к усталости. Например, при измерении микродавления фосфорная бронзовая мембрана может обеспечить более точные результаты измерений.

②.Передаточный механизм: включает в себя такие элементы, как шатун и зубчатые колеса. Шатун передает деформацию мембраны на зубчатый механизм, который усиливает движение и преобразует его направление, чтобы стрелка могла точно указывать значение давления на циферблате. Точность и стабильность передаточного механизма оказывают большое влияние на точность измерений манометра.

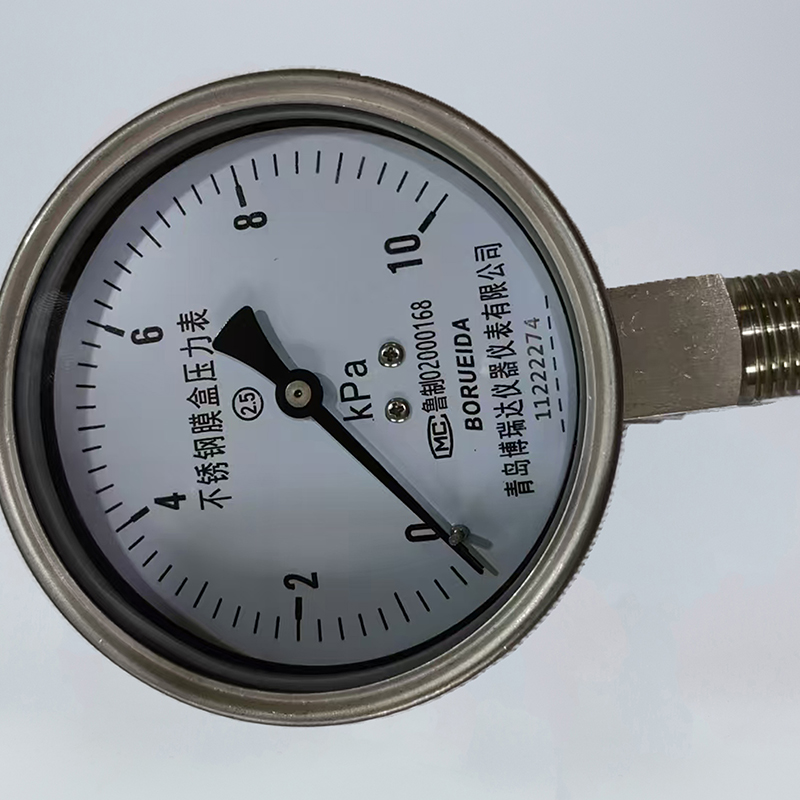

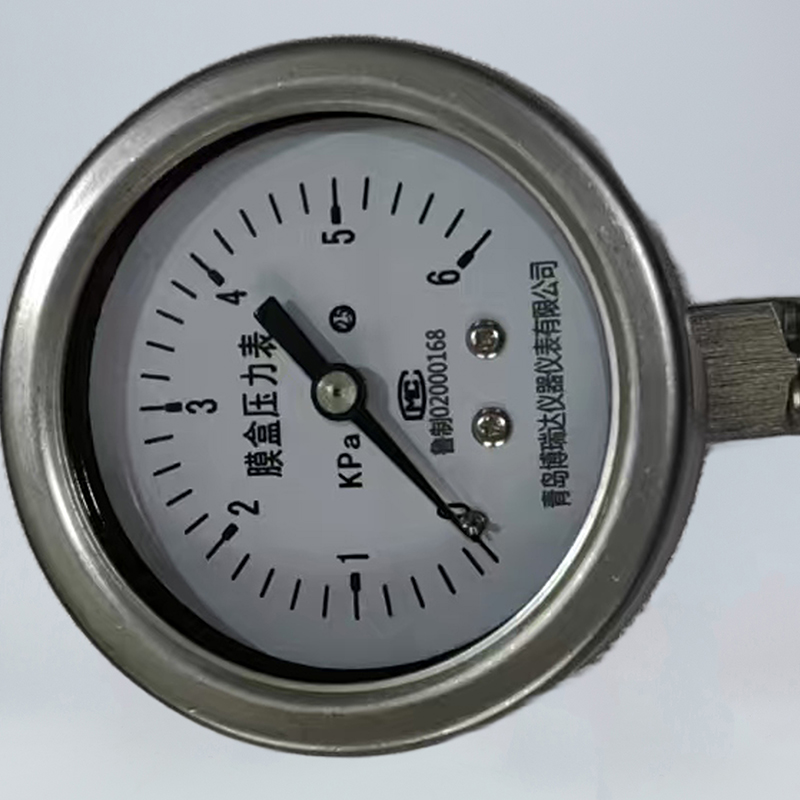

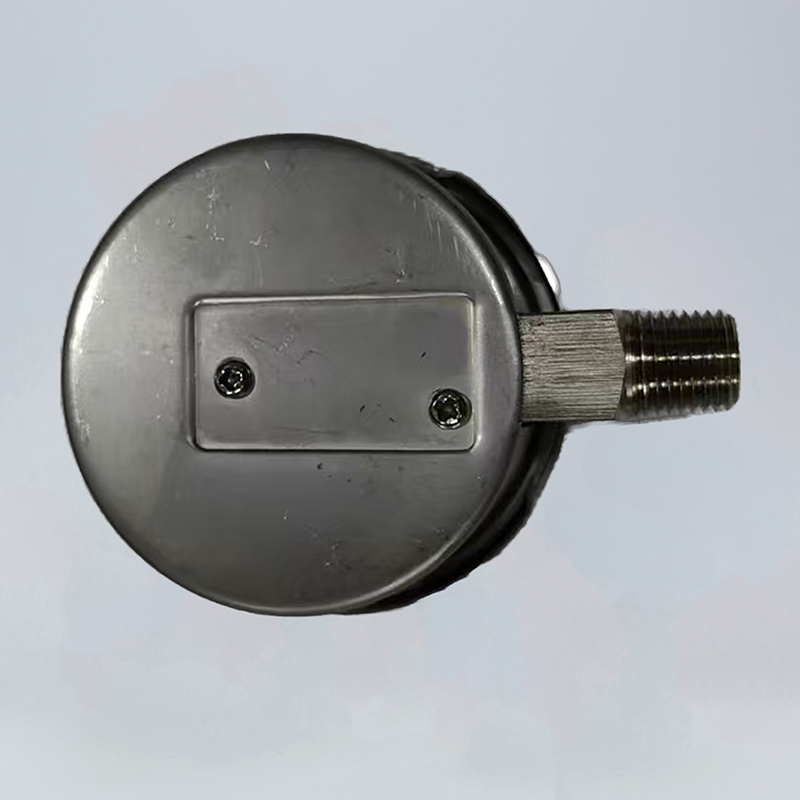

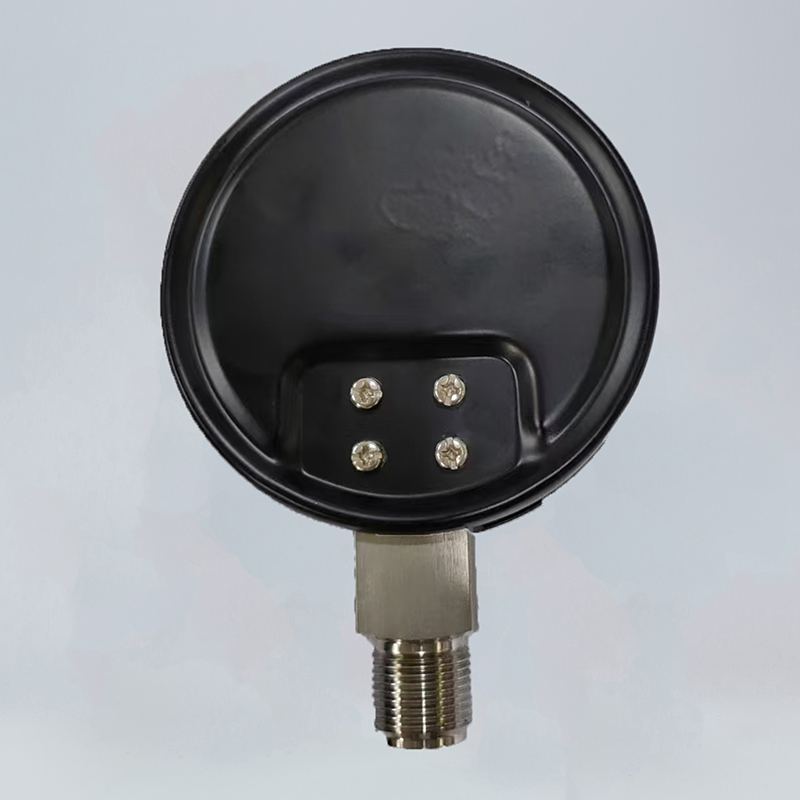

③.Циферблат и корпус: циферблаты обычно изготавливаются из стеклянных или пластиковых материалов с четкой масштабной шкалой давления. Корпус чаще всего металлический, например, из алюминиевого сплава или нержавеющей стали, обладающий хорошей механической прочностью и защитными свойствами. На корпусе также предусмотрены монтажные отверстия, что упрощает установку манометра на оборудование или трубопровод.

2.Характеристики выполнения

①.Диапазон измерений: в основном предназначен для измерения очень низких давлений, диапазон обычно составляет от 0 - 2,5 кПа до 0 - 60 кПа. Например, такие приборы широко используются для измерения давления воздуха в вентиляционных системах или небольших перепадов давления газов в химическом производстве.

②.Класс точности: обычно составляет 1,6 или 2,5. Мембранные манометры с классом точности 1,6 имеют меньшую погрешность в измерительном диапазоне, что позволяет использовать их для большинства задач микродавления без строгих требований к точности.

③.Подходящие среды: подходит для измерений давления газов, паров или жидкостей, не вызывающих коррозию материала мембраны. Однако, ввиду упругих свойств мембраны, при работе с жидкими средами необходимо учитывать влияние таких факторов, как плотность и вязкость жидкости, на результаты измерений.
