Масляные герметичные распределительные трансформаторы 10кВ/20кВ серий S13/S20/S22

Трансформаторы серий S13/S20/S22 представляют собой полностью герметичные масляные трансформаторы, предназначенные для работы в электрических системах переменного тока частотой 50Гц с номинальным напряжением до 20кВ. Данные трансформаторы широко применяются на промышленных предприятиях, включая нефтехимические, металлургические, химические, текстильные производства и предприятия легкой промышленности, а также в условиях повышенной запыленности.

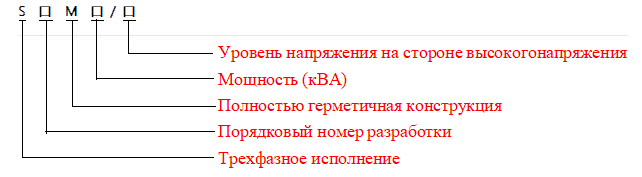

Обозначение модели

Масляные герметичные распределительные трансформаторы 10кВ/20кВ

Основные особенности

Магнитопровод

Магнитопровод изготовлен из холоднокатаной кремнистой стали с высокой магнитной проницаемостью и ориентированной зернистой структурой. Применена современная конструкция магнитопровода с полностью скошенными стыками и послойной сборкой. Стержни магнитопровода имеют круглое сечение с многоступенчатой структурой, а ярма выполнены с одинаковым сечением со стержнями.

Обмотки

Обмотки выполнены с гофрированными масляными каналами по технологии без пропитки лаком, с креплением стяжными лентами. Все обмотки концентрические. Высоковольтная обмотка имеет ответвления, соответствующие требованиям к регулированию напряжения, которые выводятся на переключатель ответвлений, установленный на крышке бака. Переключение ответвлений возможно только после отключения питания.

Устройства защиты

Трансформаторы мощностью 30-2000 кВА оснащены клапаном сброса давления.

По требованию заказчика может устанавливаться газовое реле с контактами сигнализации и отключения.

Устройства измерения температуры масла

Все трансформаторы имеют гнездо для стеклянного термометра, расположенное в верхней части бака и погруженное в масло на 120±10 мм.

Трансформаторы мощностью 1000-2000 кВА дополнительно оснащаются сигнальным термометром для наружной установки.

Бак трансформатора

Бак выполнен из гофрированных стенок с порошковым покрытием, обеспечивающим прочное лакокрасочное покрытие. Гофрированные радиаторы не только выполняют охлаждающую функцию, но и обладают «дыхательными» свойствами - их эластичность компенсирует изменение объема масла при температурных колебаниях. Благодаря этому полностью герметичные трансформаторы не требуют установки расширительного бака, что снижает общую высоту трансформатора.

При сборке применяется технология вакуумной заливки масла, полностью удаляющая влагу из трансформатора. Масло не контактирует с воздухом, что эффективно предотвращает проникновение кислорода и влаги, которые могут привести к ухудшению изоляционных свойств и старению трансформаторного масла. Благодаря этому отпадает необходимость в регулярном отборе проб масла.

S13-M - Масляный распределительный трансформатор 6-10кВ

Модель	Номинальная мощность (кВА)			Комбинация напряжений и диапазон регулирования	Группа соединений	Потери холостого хода (Вт)	Потери нагрузки (Вт)	Ток холостого хода (%)
Модель	Высокое напряжение (кВ)	Диапазон регулирования ВН (%)	Низкое напряжение (кВ)	Комбинация напряжений и диапазон регулирования	Группа соединений	Потери холостого хода (Вт)	Потери нагрузки (Вт)	Ток холостого хода (%)
30	6 66 0 0.5 T	±5 ±2×2.5%	0.4	Dyml znl1 Yn0	80	6307600	18	4
50					100	910/870	16	4
63					110	090/1040	16	4
80					30	510V1250	15	4
100					50	580/1500	14	4
125					70	890/1800	14	4
160					200	2310/2200	13	4
200					240	2750V2600	12	4
250					290	3200/3050	12	4
515					540	585075650	L	4
400					410	45204300	L1	4
500					480	5410/5150	10	4
630					570	6200	0.9	4.5
800				Dynl1 YnO	700	7500	08	4.5
1000					830	0500	08	4.5
1250					970	2000	0.7	4.5
1600					1170	14500	0.6	4.5

S13/S20/S22
Масляные распределительные трансформаторы 10кВ, 20кВ

Модель	Номинальная мощность (кВА)			Комбинация напряжений и диапазон регулирования	Группа соединений	Потери холостого хода (Вт)	Потери нагрузки (Вт)	Ток холостого хода (%)
Модель	Высокое напряжение (кВ)	Диапазон регулирования ВН (%)	Низкое напряжение (кВ)	Комбинация напряжений и диапазон регулирования	Группа соединений	Потери холостого хода (Вт)	Потери нагрузки (Вт)	Ток холостого хода (%)
50	20 22 24	±5 ±2×2.5%	0.4	Dyn11 YynO	170	1270/1210	2.00	6.5
100					230	2120/2020	1.80	6.5
125					270	2500/2380	1.70	6.5
160					290	2970/2830	1.60	6.5
200					340	3500/3330	1.50	6.5
250					410	4160/3960	1.40	6.5
315					490	5010/4770	1.40	6.5
400					580	6050/5760	1.30	6.5
500					690	7280/6930	1.20	6.5
630					830	8280	1.10	6.5
800					980	9900	1.00	6.5
1000					1150	12150	1.00	6.5
1250					1410	14670	0.90	6.5
1600					1700	17550	0.80	6.5

S13-M - Масляный распределительный трансформатор 20 кВ

Примечание:

1.Значения потерь нагрузки, указанные над чертой в таблице, соответствуют группе соединений Dyn11, а под чертой - группе соединений Yyn0.

2.Технические параметры для других мощностей определяются по согласованию между заказчиком и производителем.

S20M - Масляный трансформатор 2 класса энергоэффективности

Номинальная мощность (кВА)	Потери холостого хода (Вт)	Потери нагрузки (Вт)	Ток холостого хода (%)	Внешние габариты
30	70	505	1.5%	770415860
50	90	730	1.3%	820565910
80	115	1050	1.2%	860600950
100	135	1265	1.1%	880630970
125	150	1510	1.1%	8906701030
160	180	1850	1%	9206901050
200	215	2185	1%	9406851070
250	260	2560	0.9%	9657101100
315	305	3065	0.9%	11657251140
400	370	3615	0.8%	11957451170
500	430	4330	0.8%	11957501220
630	510	4960	0.6%	12858301250
800	630	6000	0.6%	13909151280
1000	745	8240	0.6%	160011301290
1250	870	9600	0.5%	162511251350
1600	1050	11600	0.5%	170011751430
2000	1225	14640	0.4%	186013251470
2500	1440	14840	0.4%	186012351630

S13/S20/S22
Масляные распределительные трансформаторы 10кВ, 20кВ

S22M - масляный трансформатор 1 класса энергоэффективности

Номинальная мощность (кВА)	Потери холостого хода (Вт)	Потери нагрузки (Вт)	Ток холостого хода (%)	Внешние габариты
30	65	455	15%	815°450*860
50	80	655	13%	860460930
80	105	945	12%	9106251970
100	120	n40	LIX	M0"645*1010
125	55	1560	L7%	9507660"1080
160	160	1665	10%	965*680'110
200	190	970	10%	995-695"1130
250	230	2300	0.9%	0152151150
315	270	2760	0.9%	185°725*1180
400	550	5250	06%	250*785"1210
500	585	5900	0.8%	270"810*1280
630	460	4460	0.6%	325-855"1310
800	560	5400	0.6%	355#870-1330
1000	665	7415	0.6%	460"970"1550
1250	780	8640	0.5%	555-1005"590
1600	940	10440	0.5%	1670*1060"1500
2000	085	13180	04%	240°1165*1550
2500	1280	13360	04%	1850"1155*1750
