KYH550-12 Выдвижные металлические распределительные устройства для внутренней установки

₽377550
1+ Куски

Получение последних цен

Параметры продукта

Индивидуализация:

Доступный
Место установки:

В помещении
Место происхождения:

Чжэцзян, Китай

Подробнее Связаться с магазином

ООО Вэньчжоу Хуаи Интернэшнл Трейд

ул. Синьсин, д. 5, портовая зона Юэцинван, г. Юэцин, пров. Чжэцзян, г. Вэньчжоу

Описание продукта

Информация о компании

Основная информация

Температура окружающей среды

-25℃ до +40℃

Сейсмическая интенсивность

≯8 баллов

Высота

≯1000 м

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Обзор

Выдвижное металлическое распределительное устройство KYH550-12 для внутренней установки (далее «распределительное устройство») подходит для трехфазных систем распределения электроэнергии 3,6–12 кВ, 50 Гц, с одной шиной и сегментированной одной шиной.Как полный комплект распределительного устройства для приема и распределения электрической энергии, оно в основном используется для приема и распределения электроэнергии, а также для управления, защиты и мониторинга на электростанциях, малых/средних предприятиях по производству и передаче электроэнергии, подстанциях, промышленных/горнодобывающих предприятиях, сборных подстанциях и вторичных подстанциях в энергосистемах.

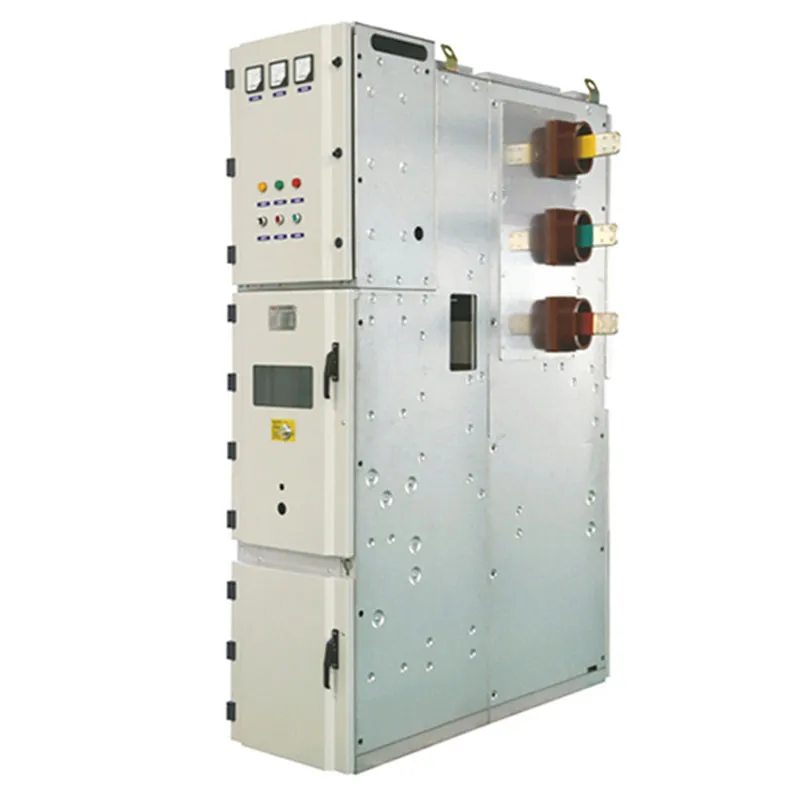

KYN28-12 Комплектное распределительное устройство переменного

KYH550-12 Выдвижные металлические распределительные устройства для внутренней установки

Модель и определение

K

Металлический кожух

Y

Выдвижной

H

Название компании

500

Серийный номер конструкции

12

Номинальное напряжение (кВ)

□

Номинальный ток (А)

□

Номинальный ток короткого замыкания (кА)

Применимые стандарты

GB1984-2014	Высоковольтные выключатели переменного тока
GB1985-2014	Высоковольтные разъединители переменного тока и заземляющие выключатели
GB7674-2008	Газоизолированные металлические распределительные устройства для номинальных напряжений 72,5 кВ и выше
GB/T11022-2011	Общие технические требования к высоковольтным распределительным устройствам и стандартам управления
IEC62271-200	1~52 кВ переменного тока Распределительные устройства и аппаратура управления в металлическом корпусе

Условия окружающей среды для эксплуатации

Температура окружающей среды	Верхний предел: +40 °C, нижний предел: -25 °C
Влажность	Среднесуточная влажность не должна превышать 95%, а среднемесячная — 90%.
Сейсмическая интенсивность	≯8 баллов
Высота	≯1000 м
Рабочая среда	Места без опасности возгорания, взрыва, сильного загрязнения, химической коррозии и сильных вибраций

Если условия эксплуатации превышают указанные пределы, допустимый диапазон и технические меры должны быть определены путем переговоров между пользователем и производителем.

Основные технические параметры

Технические параметры распределительного устройства

S/N	Пункт		Единица	Значение
1	Номинальное напряжение		кВ	12
2	Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты в течение 1 мин (между фазами, между фазой и землей / разрыв)	кВ	42/48
	Номинальный уровень изоляции	Выдерживаемое напряжение при импульсном воздействии молнии (между фазами, между фазой и землей / разрыв)	кВ	75/85
3	Номинальная частота		Гц	50
4	Номинальный ток		A	630, 1250
5	Номинальный ток главной шины		A	630, 1250, 1600, 2000
6	Номинальный ток ответвления шины		A	630, 1250
7	Номинальный кратковременный выдерживаемый ток (4S)		кА	25, 31.5
8	Номинальный пиковый выдерживаемый ток ※		кА	63, 80
9	Уровень защиты			Степень защиты корпуса:IP4X или IP2X при открытой дверце автоматического выключателя
10	Габаритные размеры (Ш × Г × В)		мм	550(800)x1450(1750)x2320
11	Вес		кг	800-1200

※Короткозамкнутая мощность трансформаторов тока должна рассматриваться отдельно; ※Ширина измерительного отсека составляет 800 мм, а глубина заднего верхнего отсека — 1750 мм.

KYH550-12 Выдвижные металлические распределительные устройства для внутренней установки

Технические данные вакуумного выключателя VHY550

S/N	Пункт		Единица	Значение
1	Номинальное напряжение		кВ	12
	Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты в течение 1 мин	кВ	42
2	Номинальный уровень изоляции	Выдерживаемое напряжение при импульсном воздействии молнии	кВ	75
3	Номинальная частота		Гц	50
4	Номинальный ток		A	630, 1250
5	Номинальный симметричный ток короткого замыкания (эффективное значение)		кА	25, 31.5
6	Номинальный асимметричный ток короткого замыкания (эффективное значение)		кА	26.4, 34.3
7	Номинальный пиковый ток (пик)		кА	63, 80
8	Номинальный кратковременный выдерживаемый ток (4 с)		кА	25, 31.5
9	Скорость нарастания напряжения восстановления переходного процесса (TRV)		кВ/мс	0.345, 0.415
10	Пик TRV		кВ	20.6, 30
11	Номинальная рабочая последовательность			O-0,3 с-CO-180 с-CO
12	Механическая последовательность операций		Время	10000
13	Время закрытия		мс	≤70
14	Время работы		мс	≤50
15	Время дугового разряда		мс	≤15
16	Время перерыва		мс	≤63
17	Мощность открывающей катушки		VA	250
18	Мощность закрывающей катушки		VA	250
19	Управляющее напряжение		V	Переменный ток, постоянный ток 110

Когда автоматический выключатель используется для управления двигателем 3,6–12 кВ, а пусковой ток составляет менее 600 А, необходимо установить металлооксидный разрядник, а подробные требования должны быть согласованы между пользователем и производителем; когда автоматический выключатель используется для переключения конденсаторной батареи, номинальный ток конденсаторной батареи не должен превышать 80 % номинального тока автоматического выключателя.

Конструктивные особенности

★ Корпус полностью изготовлен из стальных листов с алюминиево-цинковым покрытием, обработанных с помощью гибочного станка с ЧПУ и соединенных глухими заклепками.Боковые панели не имеют открытых болтов или отверстий для слива, что обеспечивает аккуратный и эстетичный вид изделия, а также соответствие требованиям уровня защиты IP4X.

★ Ширина шкафа составляет всего 550 мм, а его объем эквивалентен 2/3 объема обычного выдвижного распределительного устройства, что снижает производственные затраты.

★ Каждый отсек позволяет осуществлять независимую установку компонентов, вторичную проводку и ввод в эксплуатацию, что сокращает производственный цикл.

★ Он может комбинироваться с другими стандартными выдвижными распределительными устройствами для модульной установки, отвечая требованиям различных сценариев применения.

★ Распределительное устройство оснащено рядом блокировочных устройств, предотвращающих опасности и серьезные последствия, вызванные неправильной эксплуатацией, тем самым эффективно обеспечивая безопасность операторов и распределительного устройства.
