KYH1-24 Комплектное распределительное устройство переменного тока выкатного исполнения в металлической оболочке для внутренней установки

₽113265
1+ Куски

Получение последних цен

Параметры продукта

Индивидуализация:

Доступный
Место установки:

В помещении
Место происхождения:

Чжэцзян, Китай

Подробнее Связаться с магазином

ООО Вэньчжоу Хуаи Интернэшнл Трейд

ул. Синьсин, д. 5, портовая зона Юэцинван, г. Юэцин, пров. Чжэцзян, г. Вэньчжоу

Описание продукта

Информация о компании

Основная информация

Температура окружающей среды

-25℃ до +40℃

Высота над уровнем моря

≯1000m

Сейсмическая интенсивность

≯8 градусов

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Обзор

Выдвижное распределительное устройство переменного тока KHY1-24 в металлической оболочке (далее - распределительное устройство) является новым продуктом, самостоятельно разработанным нашей компанией на основе внедренных передовых зарубежных технологий производства.Изделие обладает следующими очевидными преимуществами:

☆ Корпус изделия полностью изготовлен из стальных листов с алюминиево-цинковым покрытием, точно отформованных путем многократной гибки на станках с ЧПУ и собранных на болтах, что обеспечивает исключительную механическую прочность и гарантирует как структурную целостность, так и эстетическую привлекательность.Двери шкафа имеют порошковое покрытие, обеспечивающее превосходную ударопрочность и защиту от коррозии.

☆ Безупречная и надежная защита от неправильной эксплуатации.

☆ Главный выключатель этого изделия может быть сконфигурирован с вакуумными автоматическими выключателями VHY1-24 собственной разработки, учитывая их высокую взаимную совместимость.

☆ Независимо от выбранного типа автоматического выключателя, он должен обеспечивать электрический зазор между фазами ≥180 мм и расстояние между фазами и землей ≥200 мм.Расстояние ползучести вдоль изоляционных поверхностей должно составлять ≥480 мм, в противном случае должна использоваться композитная изоляция.

☆ Силовой выключатель обладает уникальными преимуществами, включая увеличенный срок службы, высокую надежность, минимальные требования к обслуживанию и компактные размеры.

☆ Это распределительное устройство подходит для трехфазных сетей переменного тока 3,6 кВ ~ 24 кВ 50 Гц или 60 Гц для приема и распределения электрической энергии, а также для управления, контроля и защиты цепей.Оно может использоваться для одношинной и одношинной сегментированной систем.

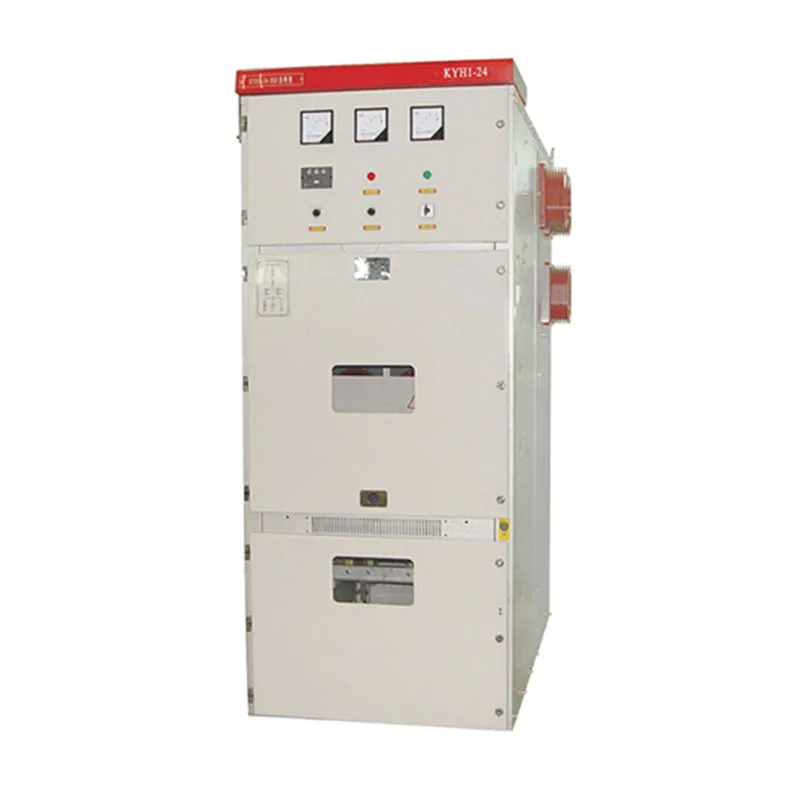

KYH1-24 Комплектное распределительное устройство переменного тока выкатного исполнения в

KYH1-24 Выдвижные распределительные устройства переменного тока в металлической оболочке

Модель и определение

K

Металлочерепица

Y

Выдвижной ящик

H

Код компании

1

Серийный номер конструкции

24

Номинальное напряжение (кВ)

□

Номинальный ток (A)

□

Номинальный кратковременный выдерживаемый ток

(кА)

□

Номер первичной схемы

Применяемые стандарты

GB 1984-2014	Высоковольтные автоматические выключатели переменного тока
GB 1985-2014	Высоковольтные изолирующие выключатели и заземлители переменного тока
GB 3906-2006	Металлические закрытые распределительные устройства и устройства управления переменного тока 3,6 кВ ~ 40,5 кВ
GB/T11022-2011	Общие технические требования стандартов на высоковольтные распределительные устройства и устройства управления
МЭК 62271-200	Металлические закрытые распределительные устройства и устройства управления переменного тока на номинальное напряжение в пределах 1 кВ ~ 52 кВ

Условия окружающей среды для эксплуатации

Температура окружающей среды	Верхний предел: +40°C, нижний предел: -25°C
Влажность	Среднесуточная влажность не должна превышать 95%, а среднемесячная не должна превышать 90%
Высота над уровнем моря	≯1000m
Сейсмическая интенсивность	≯8 градусов
Условия эксплуатации	Места без пожароопасности, взрывоопасности, сильного загрязнения, химической коррозии и сильных вибраций.

Если условия эксплуатации выходят за указанные пределы, то допустимый диапазон и технические меры определяются путем переговоров между пользователем и производителем.

Основные технические параметры

Номинальные параметры изделия

С/Ш	Артикул		Единица	Значение
1	Номинальное напряжение		кВ	24
2	Номинальный ток		A	630, 1250, 1600, 2000, 2500
3	Номинальная частота		Гц	50, 60
	Номинальный уровень изоляции	1 мин Выдерживаемое напряжение частоты питания ((фаза-фаза, фаза-земля)	кВ	65/79
4	Номинальный уровень изоляции	Выдерживаемое напряжение импульса молнии (фаза-фаза, фаза-заземление)	кВ	125/145
4	Номинальный кратковременный выдерживаемый ток (4S)※			25, 31.5
5	Номинальный пиковый выдерживаемый ток		кА	63, 80
6	Уровень защиты			Степень защиты корпуса:IP4X, или IP2X при открытой двери отсека автоматического выключателя
7	Габаритные размеры (Ш × Г × В)		мм	800(1000)x1800x2300※※

※:Мощность короткого замыкания трансформаторов тока должна рассматриваться отдельно;

Для конфигурации с задней подвесной отходящей линией требуется дополнительный шкаф, глубина которого должна быть определена путем переговоров с производителем.Шкафы шириной 800 мм подходят для номинального тока менее 1250 А.

KYH1-24 Выдвижные распределительные устройства переменного тока в металлической оболочке

Технические характеристики вакуумного автоматического выключателя VHY1-24

S/N	Артикул		Единица	Значение
1	Номинальное напряжение		кВ	24
2	Номинальный ток		A	630, 1250, 1600, 2000, 2500
3	Номинальная частота		Гц	50, 60
4	Номинальный уровень изоляции	1 мин Выдерживаемое напряжение частоты питания	кВ	65
		Выдерживаемое напряжение импульса молнии		125
5	Номинальный симметричный ток отключения при коротком замыкании (действующее значение)		кА	25, 31.5
6	Номинальный пиковый выдерживаемый ток (пиковый)			63, 80
7	Номинальный кратковременный выдерживаемый ток (4S)			25, 31.5
8	Номинальная последовательность работы			O-0,3s-CO-180s-CO
9	Время открытия		мс	≤50
10	Время образования дуги			≤15
11	Время разрыва			≤65
12	Механический срок службы		Времена	20000
13	Срок службы электрооборудования		Класс	E2
14	Номинальный ток отключения при внефазном замыкании на землю		кА	27.3
15	Номинальный ток отключения зарядки кабеля		A	31.5
16	Номинальный мгновенный ток размыкания при сверхтоке			3.5/5
17	Номинальное напряжение вторичной цепи		V	ПОСТОЯННЫЙ ТОК (ПЕРЕМЕННЫЙ ТОК) 220, ПОСТОЯННЫЙ ТОК (ПЕРЕМЕННЫЙ ТОК) 110
18	Номинальное напряжение двигателя накопителя энергии			ПОСТОЯННЫЙ ТОК (ПЕРЕМЕННЫЙ ТОК) 220, ПОСТОЯННЫЙ ТОК (ПЕРЕМЕННЫЙ ТОК) 110
19	Номинальная выходная мощность двигателя накопителя энергии		W	50

Примечание: Если автоматический выключатель используется для управления двигателями 3,6-24 кВ, необходимо установить металлооксидный разрядник, если пусковой ток ниже 600 А.Подробные требования должны быть согласованы между пользователем и производителем; при использовании для коммутации конденсаторной батареи номинальный ток конденсаторной батареи не должен превышать 80% от тока автоматического выключателя.

Конструктивные особенности

Корпус и перегородки

Корпус и перегородки распределительного устройства изготовлены из стальных листов с алюминиево-цинковым покрытием, прошедших многократную гибку на станках с ЧПУ перед сборкой, что обеспечивает однородность размеров собранного распределительного устройства.Они отличаются превосходной устойчивостью к коррозии и окислению, а также более высокой механической прочностью по сравнению с обычными стальными листами эквивалентной толщины.Распределительное устройство разделено перегородками на монтажный отсек, отсек сборных шин, кабельный отсек и отсек реле/приборов (низковольтный отсек), причем каждая перегородка заземлена независимо.Отделка дверей распределительного устройства выполнена по технологии порошкового напыления, что обеспечивает ударопрочность и коррозионную стойкость поверхностей, а также эстетичность.Устройство блокировки против неправильного управления

Для обеспечения надежной защиты оператора и оборудования распределительное устройство оснащено надежным устройством блокировки, выполняющим следующие функции:

Когда выдвижной узел переводится из рабочего положения в положение изоляции/испытания, подвижная шторка автоматически изолирует неподвижную контактную коробку, предотвращая случайный доступ к токоведущим частям.Во время технического обслуживания подвижная шторка может быть заблокирована навесным замком.- Когда выключатель находится в закрытом положении, его узел выдвижения не может быть выведен из рабочего положения или вставлен из положения изоляции/тестирования в рабочее положение; выключатель может выполнять операции закрытия/открытия только тогда, когда узел выдвижения полностью заблокирован в тестовом или рабочем положении.

Заземляющий выключатель работает только тогда, когда выдвижной узел находится в изолирующем/испытательном положении или вне шкафа; когда заземляющий выключатель находится в закрытом положении, выдвижной узел нельзя переместить из изолирующего/испытательного положения в рабочее.

Когда вытяжной узел находится в рабочем положении, вторичный разъем механически блокируется от отсоединения.

Устройство сброса давления

Устройства сброса давления устанавливаются над отсеком для сборки выдвижных устройств, отсеком для сборных шин и кабельным отсеком.При возникновении внутреннего дугового замыкания в выключателе или сборных шинах оно может быстро привести к повышению внутреннего давления, автоматически активируя установленные сверху металлические пластины для сброса давления и выпуска газов, обеспечивая тем самым безопасность операторов и распределительного устройства.
