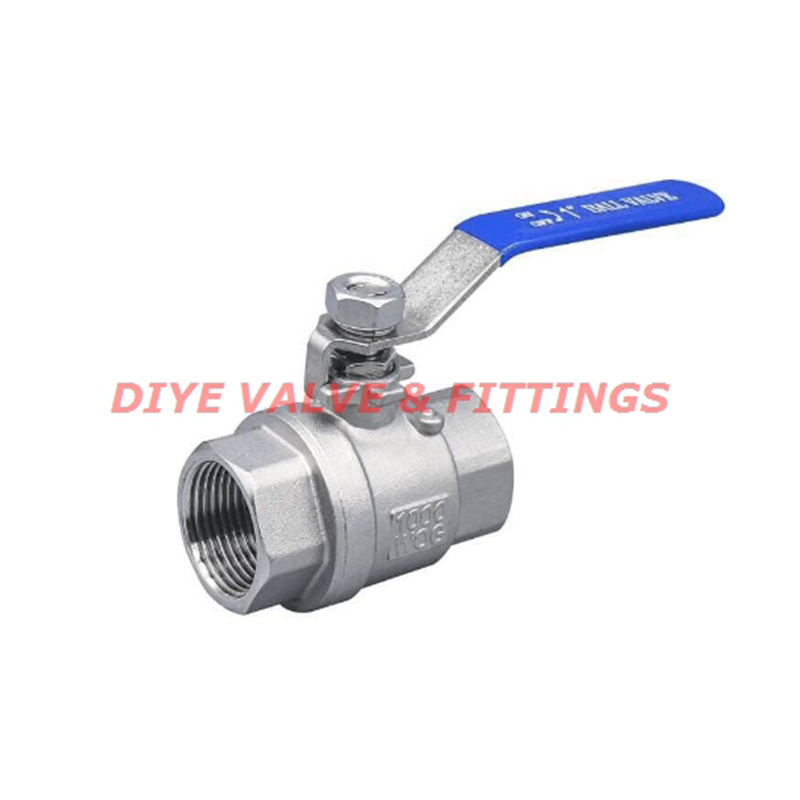

Кран шаровой муфтовый нержавеющий

1.Назначение изделия

технологическая компания Вэньчжоу Дийе Трубный клапан Клапан (кран) шаровой двухсоставной (далее — клапан) предназначен для установки на трубопроводы для открытия и перекрытия потока рабочей среды путем изменения площади проходного сечения.

В серии шаровых кранов из нержавеющей стали на самом деле существует два типа нержавеющей стали: 304 и 316. Это два разных сорта материала, которые имеют разную конструкцию. Для большей устойчивости к коррозии вы можете использовать марку 316, так как она содержит элемент под названием молибден, который повышает коррозионную стойкость даже больше, чем стандартная нержавеющая сталь 304.

Материал клапана:AISI 304 или AISI 316 ( CF8M)

Конструкция: полнопроходной, двусоставной

Тип присоединения: муфтовый

Тип управления: ручное

Рабочая температура: от -20° до +180

Максимальная температура: от -40° до +220°

Класс герметичности: А

2.Устройство и принцип работы

Корпус клапана состоит из двух частей, вкрученных одна в другую. Между ними расположен шар с отверстием и уплотнения, являющиеся седлом шара. Клапан имеет поворотный шаровой механизм и фланец со штоком, на который необходимо установить привод (пневматический, ручной или иной) для управления поворотом шара. Поворот штока на 90° приводит к повороту шара и открытию или закрытию клапана.

3.Правила транспортировки, хранения, эксплуатации и технического обслуживания.

1. Транспортировка и хранение клапанов осуществляется в индивидуальной упаковке при температуре от минус 20 до 70 °С.

2.Эксплуатация клапана допускается только при соблюдении всех требований и пара-метров, установленных в данном паспорте.

3.После установки клапана на трубопровод и перед началом эксплуатации необходимо убедиться, что клапан исправно и полностью открывается и закрывается, и поворот шара осуществляется без застреваний и задержек.

4.Не начинайте использование, если клапан имеет видимые механические повреждения.

5. Следите за совместимостью рабочих сред с материалами внутренних деталей клапана. Пожалуйста, свяжитесь с технологическая компания Вэньчжоу Дийе Трубный клапан

6.Техническое обслуживание должен проводить квалифицированный специалист

7.Техническое обслуживание клапана необходимо производить с определенной периодичностью в зависимости от степени жесткости условий эксплуатации, но не режеодного раза в шесть месяцев. Кроме того, техническое обслуживание необходимо производить при обнаружении неполадок в работе клапана.

8.Техническое обслуживание производится только при отсутствии избыточного давления рабочей среды в трубопроводе и клапане. Если используемый привод не ручной — при отключенном приводе.

9. Перед проведением каждого технического обслуживания необходимо проверить соответствие всех рабочих параметров требуемым значениям и нормам, а также убедиться в соблюдении правил эксплуатации.

10.Во время проведения технического обслуживания необходимо проверять состояние и работоспособность клапана, а именно:

• открывается и закрывается ли клапан полностью;
• остается ли неизменной скорость срабатывания при открытии (закрытии) клапана;
• отсутствует ли посторонний шум при работе клапана;
•  состояние уплотнений и степень изношенности деталей.

11.Техническое обслуживание должно включать в себя чистку всех деталей клапана.Тщательная чистка особенно рекомендуется при обнаружении постороннего шума при работе клапана.

12. В случае обнаружения дефектов, следует рассмотреть необходимость ремонта клапана или замены дефектной де,Пожалуйста, свяжитесь с технологическая компания Вэньчжоу Дийе Трубный клапан.
