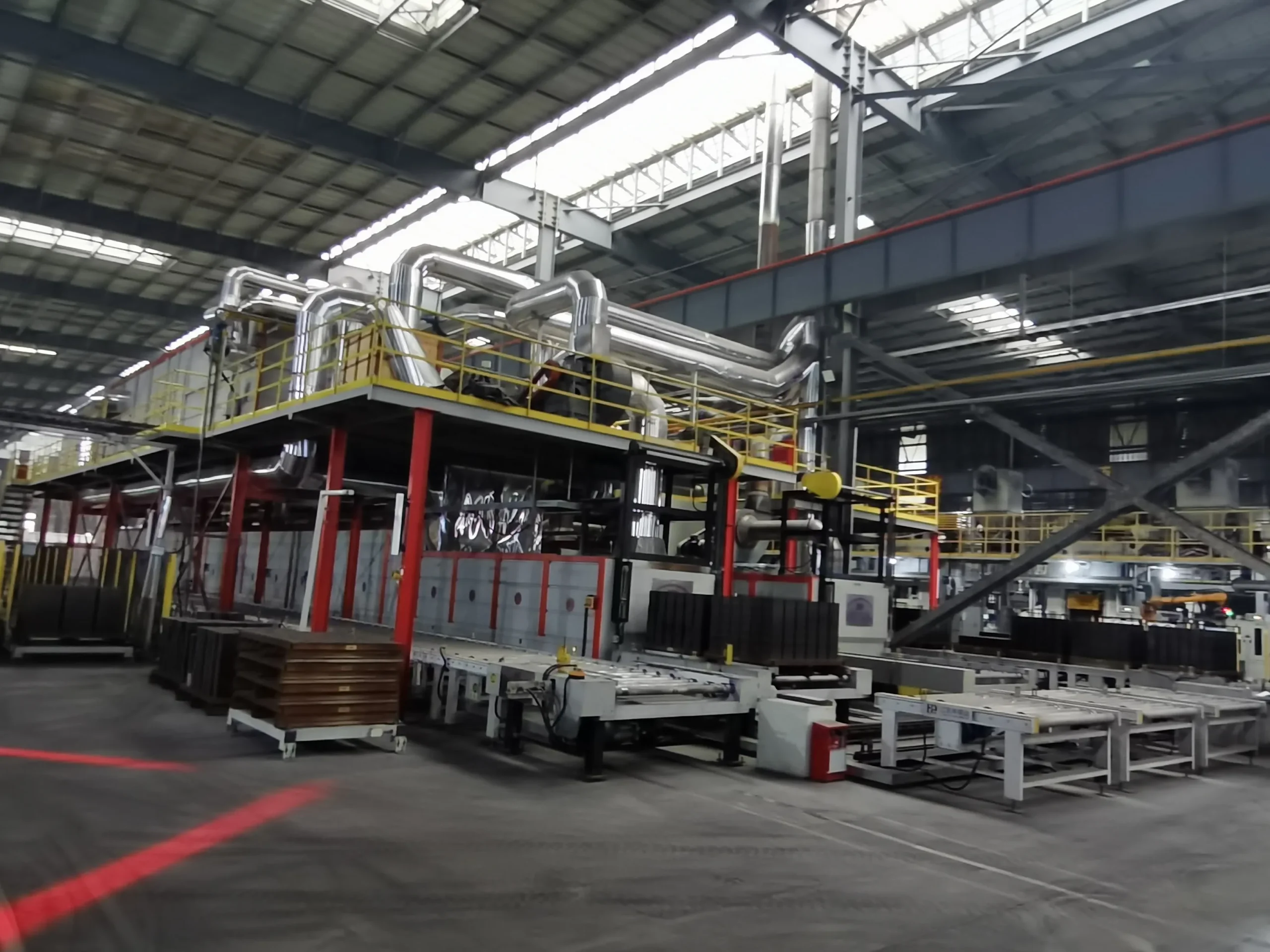

Система сгорания и горячего воздуха в роликовой туннельной печи на газе

Горелки:

Располагаются плотно, зонально вдоль обеих сторон или в верхней части печи. Современные роликовые туннельные печи на газе используют высокоскоростные изотермические горелки. Они эффективно смешивают газ с воздухом для горения и выбрасывают смесь с высокой скоростью, создавая интенсивное завихрение и перемешивание в печи, что приводит к чрезвычайно равномерному температурному полю.

Система топливоподачи:

Включает в себя главный газовый коллектор, ответвления, точный регулятор давления, пропорциональный клапан "газ-воздух", электромагнитные клапаны, трансформатор розжига и датчик контроля пламени. Эта система обеспечивает безопасное, стабильное и эффективное сгорание.

Система подачи воздуха для горения:

Воздух для горения подается центробежным вентилятором высокого давления. Перед подачей в горелки воздух предварительно нагревается в теплообменнике для рекуперации тепла, что значительно повышает тепловую эффективность.

Дымососная система:

Расположена в начале зоны предварительного нагрева. Состоит из дымососа и ответвлений дымоходов. Её задача — удалять продукты сгорания и влагу, испаряющуюся из изделий, а также направлять их поток противотоком для предварительного нагрева только что загруженных в печь изделий, создавая противоточный теплообмен.
