Область применения

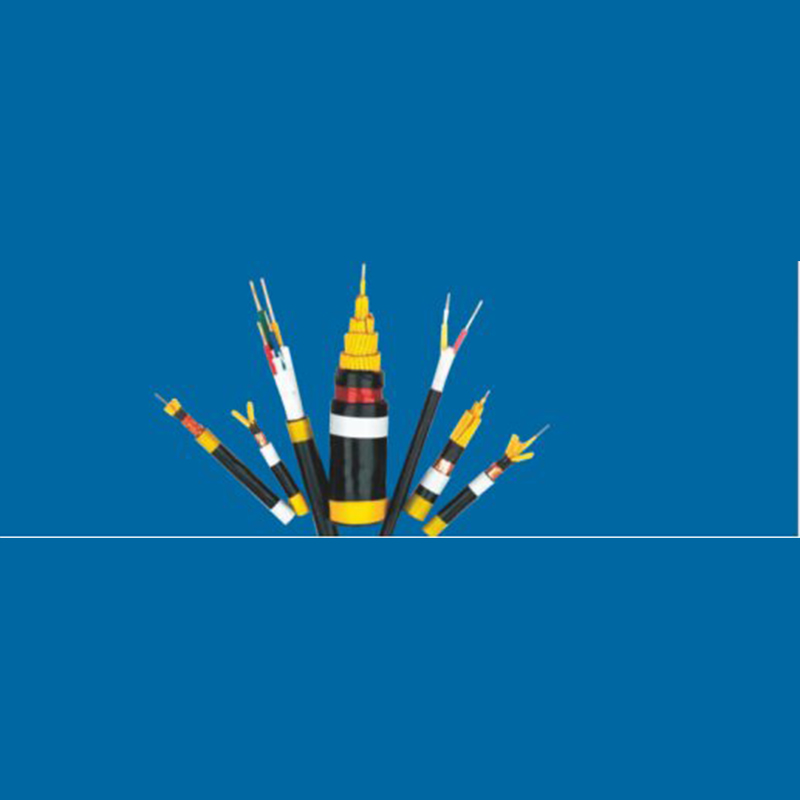

Контрольные кабели с ПВХ изоляцией и оболочкой подходят для переменного тока номинальным напряжением U0/U 450/750В и ниже управления, цепей контроля и линий защиты и т.д., в качестве контрольной проводки между электрооборудованием.

Основной особенностью огнестойкого контрольного кабеля является то, что кабель не легко загорается или огонь задержки горения ограничивается только определенным диапазоном, применимым к более высоким требованиям огнестойкой производительности случаев.

Главная особенность огнестойкого контрольного кабеля заключается в том, что кабель может передавать энергию при нормальных условиях работы, кабель может сохранять нормальную работу в течение определенного периода времени, когда он загорается, что подходит для случаев, требующих огнестойких характеристик.

Максимальная длительно допустимая рабочая температура кабельных проводников

Для кабелей с полиэтиленовой (PE) изоляцией: 70℃.

Кабели с полиолефиновой изоляцией, не содержащие галогенов и не поддерживающие горение: 70°C, 90°C (в зависимости от класса термостойкости, указанного после номера модели).

Кабели с изоляцией из сшитого полиэтилена (XLPE) - 90℃.

Кабели с изоляцией из поливинилхлорида (ПВХ): 70°C, 90°C, 105°C (в зависимости от класса термостойкости, указанного после номера модели).

Кабели с полиэтиленовой оболочкой: -20℃.

Минимально допустимая температура прокладки кабелей

Кабель должен быть предварительно нагрет, если его температура ниже минимально допустимой температуры прокладки.

Кабели с оболочкой из ПВХ и малодымные безгалогенные огнестойкие кабели с оболочкой из полиолефина: 0°C.

Рекомендуемый допустимый радиус изгиба кабелей

Бронированная или экранированная структура кабеля не должна быть меньше 12-кратного внешнего диаметра кабеля; остальная структура кабеля не должна быть меньше 6-кратного внешнего диаметра кабеля.

Характеристики горения кабеля

Кабели типа ZA выдерживают испытание GB/T18380-3 (IEC60332-3) на нераспространенное горение.Малодымный низкогалогенный пучковый огнестойкий кабель (ZB) типа выдерживает испытание на горение без расширения по стандарту GB/T18380-3 (IEC60332-3), концентрация дыма при горении должна соответствовать положениям GB/T17651 (IEC61034), сгорание осажденных газов в содержании HCL должно быть ≤ 100 мг/г в соответствии с требованиями GB/T17650 (IEC60754 -1).

Кабель с низким дымовыделением, не содержащий галогенов, с пучками, огнестойкий (ZC) может выдерживать испытание на невоспламеняемость, указанное в GB/T18380-3 (IEC60332-3), а концентрация дыма при горении должна соответствовать положениям GB/T17651 (IEC61034). Значение pH водного раствора дымового газа составляет 24,3, а проводимость ≤10 мкс/мм, что соответствует требованиям GB/T17650 (IEC60754-2).

Сопротивление проводников постоянному току/сопротивление изоляции кабелей

Сопротивление изоляции малодымных, безгалогенных, огнестойких кабелей с полиолефиновой изоляцией может также соответствовать требованиям, предъявляемым к кабелям с изоляцией из полиэтилена или XLPE.
