Контейнерный высоковольтный инвертор

  • ₽1389969

    1+ куски
Получение последних цен

Параметры продукта

  • Сделанный на заказ:

    Да

  • Сертификации:

    ISO9001

  • Гарантия:

    1 год

Подробнее Связаться с магазином
АО «SCHORCH Электрик»
№ 28, проспект Андонг, Зона экономического развития, район Анжу, город Суйнин, провинция Сычуань
Описание продукта
Информация о компании
Основная информация
Номинальное напряжение
6kV / 10kV / 11kV / 13.8kV
Мощность двигателя
500kW ~ 20MW
Степень защиты
IP54 / IP55 (опционально)
Диапазон температур
-40℃ ~ +55℃
Упаковка и доставка
Транспортная Упаковка
Стандартная транспортная упаковка
Происхождение
Китай
Описание продукта

Описание продукта

Контейнеризированный высоковольтный преобразователь частоты Schorch-HVCM – это интегрированное и модульное решение для привода высоковольтных электродвигателей. Он разработан для горнодобывающей, нефтегазовой, металлургической, энергетической, цементной и портовой промышленности, обеспечивая стабильную работу в суровых условиях.

Подходит для работы с двигателями 6kV / 10kV / 11kV / 13.8kV

Основные характеристики

  1. 1.Компактная модульная конструкция

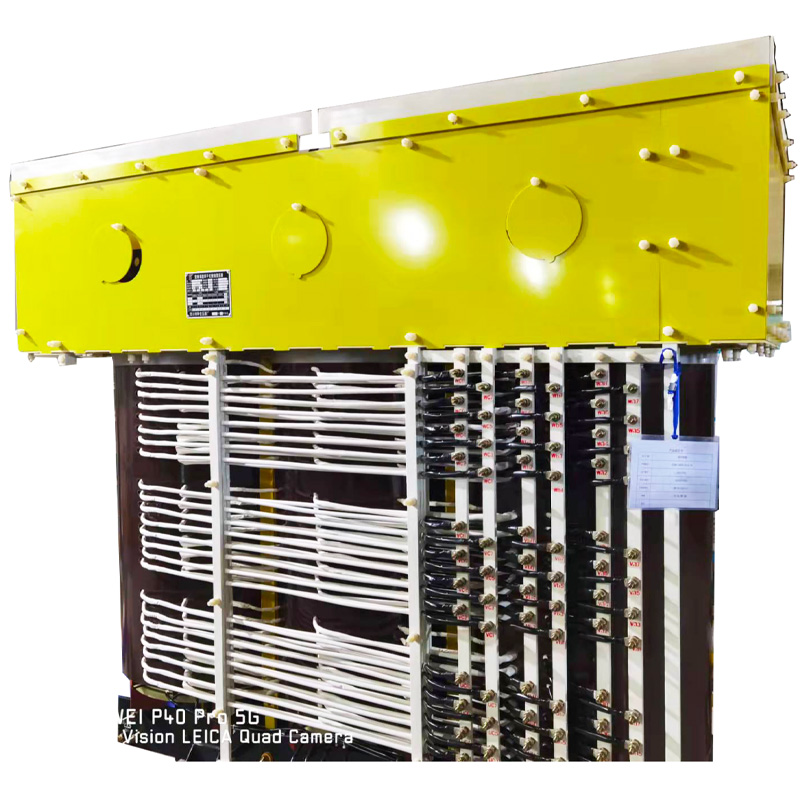

  • ● Корпус в стандартном контейнере, интеграция преобразователя, силовых шкафов, системы охлаждения и трансформатора
  • ● Готовность к быстрому вводу в эксплуатацию, снижение затрат на установку
  • ● Модульная архитектура, легкость расширения и обслуживания
  1. 2.Работа в сложных условиях
  • ● Степень защиты IP54 / IP55, подходит для запыленных и влажных сред
  • ● Антивибрационная и ударопрочная конструкция, устойчива к транспортировке и эксплуатации на высоте
  • ● Термостойкость, поддерживает работу при температуре от -40℃ до +55℃
  1. 3.Интеллектуальное управление
  • ● Векторное управление / DTC (прямое управление моментом) для повышения производительности
  • ● Удаленный мониторинг и диагностика, поддержка SCADA / DCS
  • ● Функция рекуперации энергии, снижение энергопотребления
  1. 4.Широкая сфера применения
  • ● Горнодобывающая промышленность: конвейеры, дробилки, мельницы, подъемные механизмы
  • ● Нефтегазовый сектор: буровые насосы, компрессоры
  • ● Энергетика: дымососы, циркуляционные насосы
  • ● Порты и тяжелая промышленность: портовые краны, крупные вентиляторы, компрессоры

Основные технические параметры

Номинальное напряжение: 6kV / 10kV / 11kV / 13.8kV
Мощность двигателя: 500kW ~ 20MW
Степень защиты: IP54 / IP55 (опционально)
Система охлаждения: Принудительное воздушное / воздушно-водяное
Диапазон температур: -40℃ ~ +55℃
Протоколы связи: Modbus / Profibus / EtherNet / CAN
Функция рекуперации энергии: Опционально

Области применения

Горнодобывающая промышленность

  • ● Открытые и подземные разработки: конвейеры, дробилки, мельницы
  • ● Подъемные механизмы
  • ● Насосы и вентиляционные системы

Нефтегазовый сектор

  • ● Буровые платформы, насосы
  • ● Газовые компрессоры
  • ● Насосные станции магистральных трубопроводов

Энергетика

  • ● Дымососы ТЭЦ
  • ● Насосы охлаждающих систем
  • ● Вентиляторы, нагнетатели

Порты и тяжелая промышленность

  • ● Портовые краны (STS, RTG)
  • ● Производственные линии в металлургии, цементной и химической промышленности

Преимущества

  • ● Снижение пускового тока, продление срока службы оборудования
  • ● Снижение затрат на строительство, экономия до 30%
  • ● Рост энергоэффективности, сокращение энергопотребления на 5–15%
  • ● Повышение операционной эффективности, поддержка удаленной диагностики

Заключение

Контейнеризированный высоковольтный преобразователь частоты Schorch-HVCM – это надежное и интеллектуальное решение для сложных промышленных задач, обеспечивающее энергоэффективность, автоматизацию и удобство эксплуатации.

Свяжитесь с нами для получения технических спецификаций и индивидуального решения!

Таблица параметров

проект содержание Варианты технических параметров
входить входное напряжение Три фазы,6/10/11/13,8кВ
допускать колебания ±10%
управляющее напряжение Три фазы380 В переменного тока/400 В переменного тока
выход Выходное напряжение 0~6/10/11/13,8кВ
Выходной ток 0~Номинальный ток
Выходная частота 0~50 Гц(Можно установить максимум120 Гц)
производительность Входной сигнал Текущие гармоники<4%, фильтр гармоник не требуется
Форма выходного сигнала  dv/dt<1000 В/мксВыходной фильтр не требуется
Общая эффективность машины Номинальное время работы, общее>95%
коэффициент мощности >0,96,(20%~100%Диапазон скоростей) Нет необходимости в устройстве компенсации коэффициента мощности
среда Место использования В помещении, без взрывоопасных или агрессивных газов
Температура рабочей среды 0~40℃
Влажность рабочей среды <90%без конденсата
Высота 1000Ниже метра (1000метров или более могут быть настроены)
хранилище/Температура транспортировки -40～+55℃

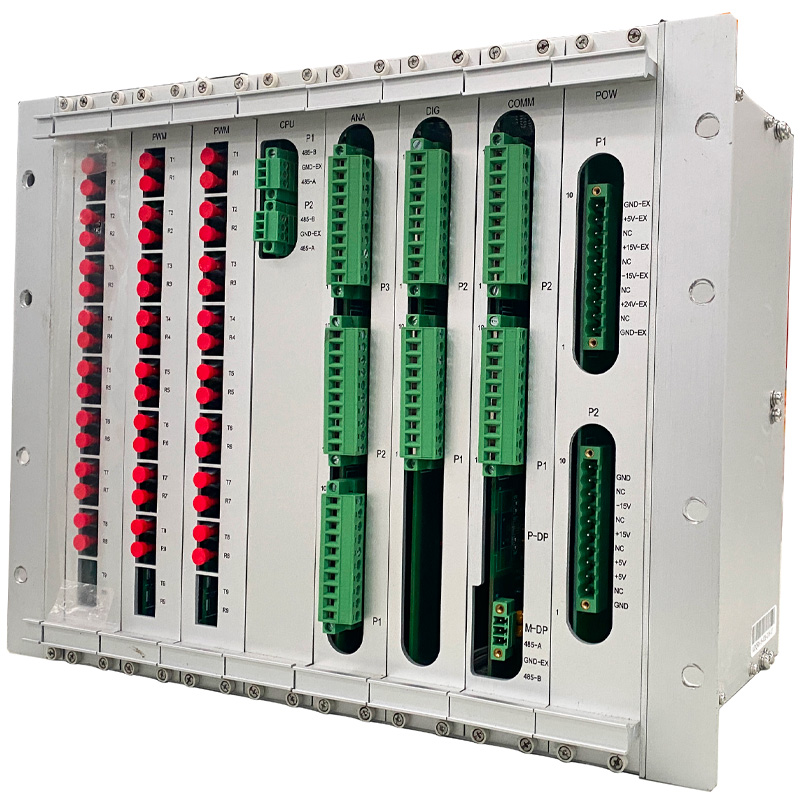

контроль Метод управления Векторное управление без датчика скорости, векторное управление с датчиком скорости,В/Фконтроль
Тип нагрузки Синхронная машина, асинхронная машина

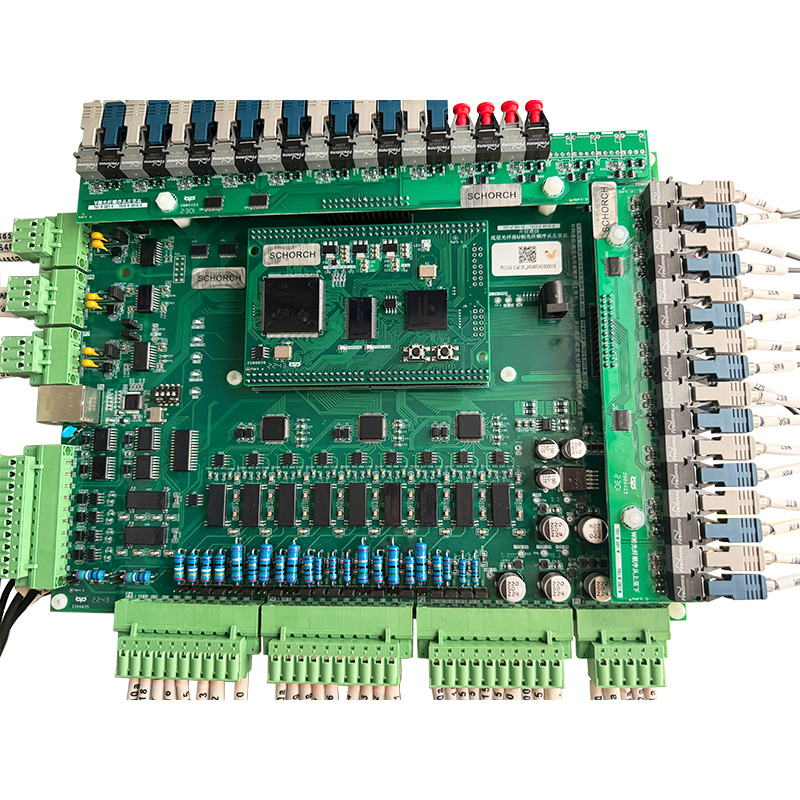

Управляющий чип ЦСП,ПЛИС
ПИДФункция встроенныйПИДРегулятор, параметры могут быть установлены
Вспомогательные функции Двойной источник питания, функция самодиагностики неисправностей
Функция управления Возможности Интернета вещей, пуск с постоянным током, постоянное выходное напряжение, мгновенная остановка и перезапуск, синхронизированное подключение к сети, пуск с хода,проезд при низком напряжении
разрешение по частоте 0,01 Гц
Изоляция высокого напряжения Передача сигнала по оптоволоконному кабелю
коммуникация интерфейс:RS485;протокол:Modbus-RTU/Profibus-DP
Сенсорный дисплей Входное напряжение, входной ток, выходное напряжение, выходной ток, частота, скорость и т. д.
другой функция защиты Перегрузка по току преобразователя частоты, короткое замыкание, заземление, перенапряжение, пониженное напряжение, потеря фазы, перегрев, неисправность охлаждающего вентилятора, неисправность связи и т. д.
Силовые устройства БТИЗ,диод

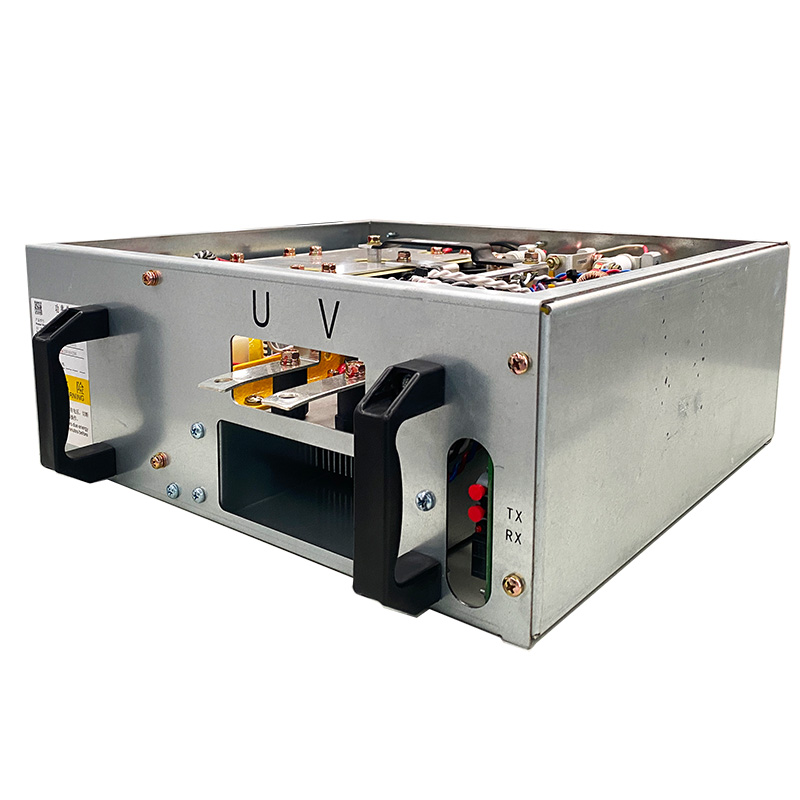

Байпас силового агрегата (по индивидуальному заказу) Возможна максимальная резекция2блок неисправности уровня

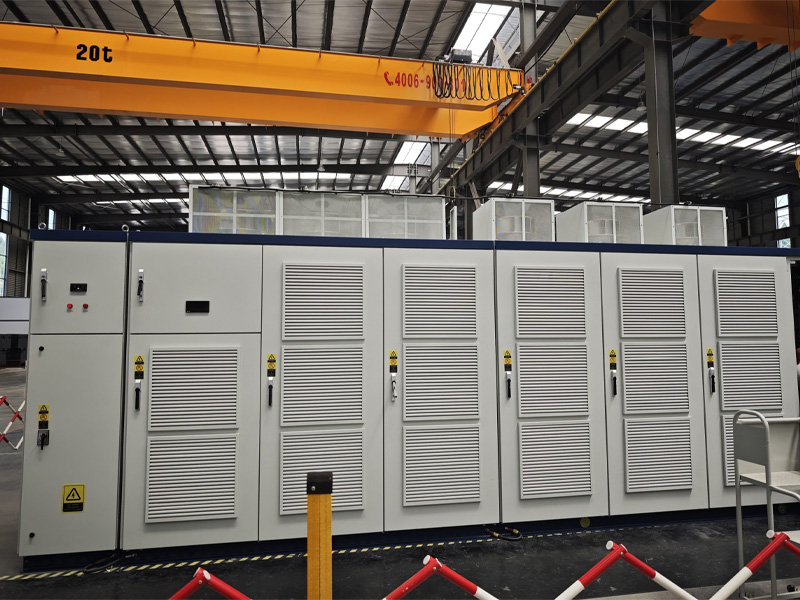

Структура инвертора Интегрированный дизайн, модульная конструкция, общая транспортировка
Метод охлаждения воздушное охлаждение/водяное охлаждение
уровень защиты ИП54/55(Настраиваемый)
