Описание продукции

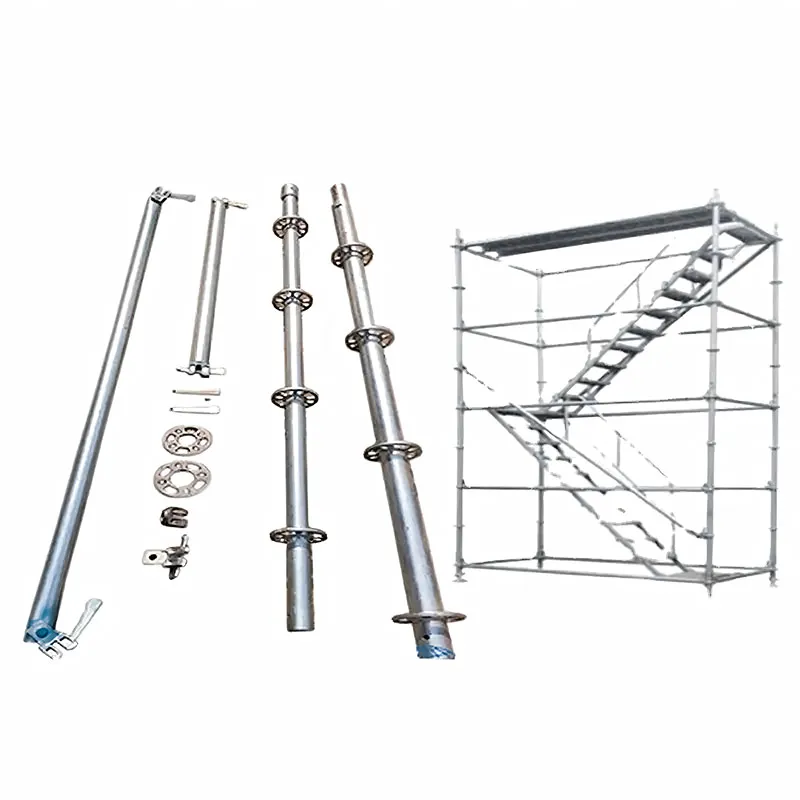

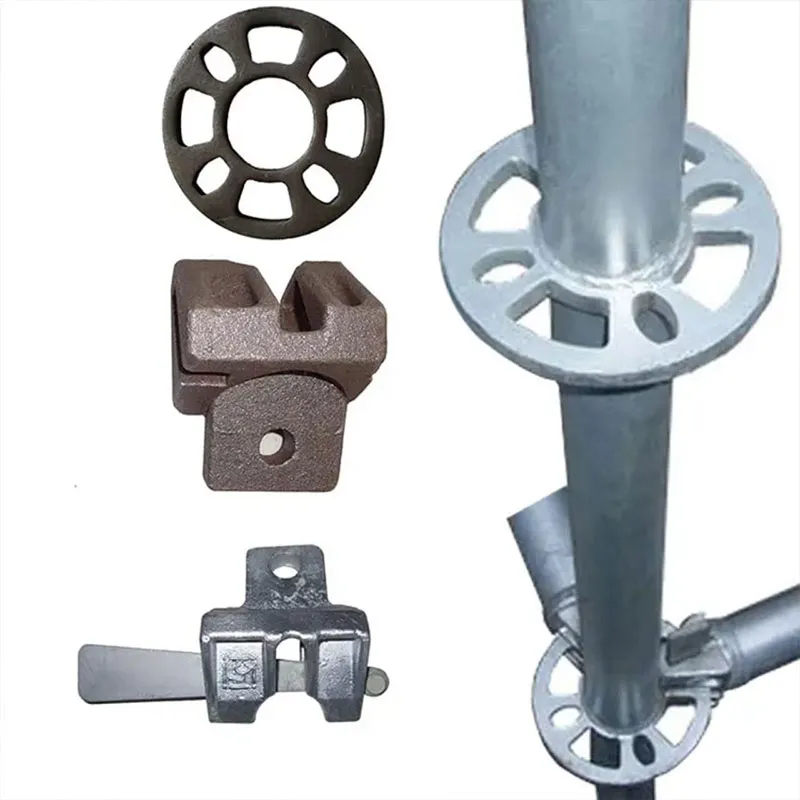

«Звездный продукт» в области лесов — три ключевых компонента дисковых (модульных) лесов: диск, прямой замок (штырь) и диагональный замок (клиновой фиксатор)

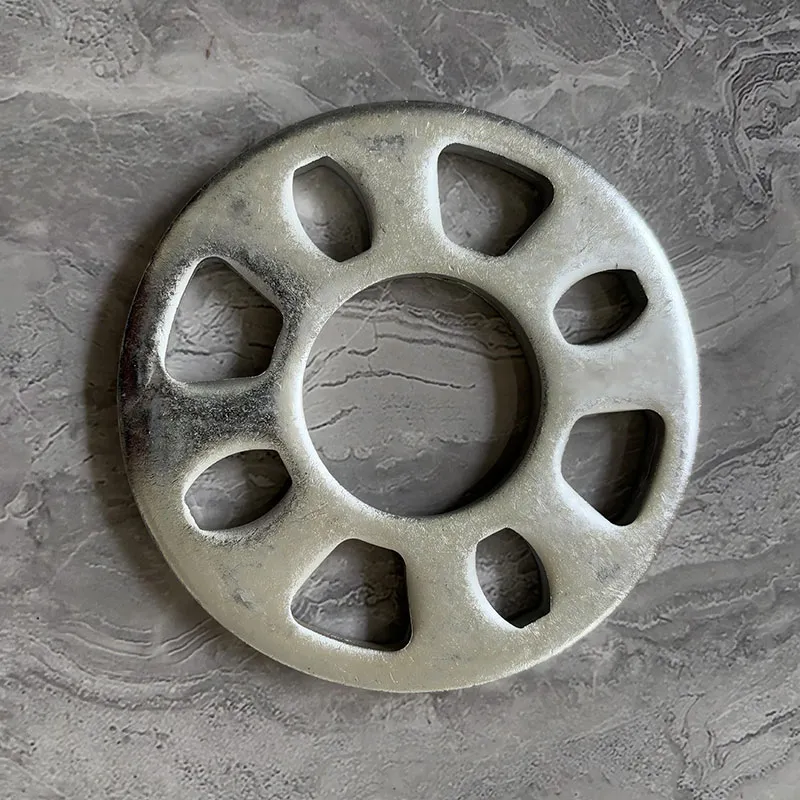

1.Диск

Функция и роль:

Диск является «связующим узлом» и «диспетчерским центром» всей системы дисковых лесов. Обычно он приваривается вертикально к стойке через определенные интервалы (обычно 500 мм). Его основная функция — предоставление монтажных отверстий для крепления концов горизонтальных и диагональных связей, обеспечивая многонаправленное и быстрое соединение стойки с элементами каркаса.

Особенности продукта:

Восьмиотверстная конструкция: Стандартный диск обычно имеет 8 отверстий, из которых 4 больших предназначены для диагональных связей, а 4 малых — для горизонтальных связей. Такая симметричная конструкция позволяет крепить горизонтальные связи с шагом 45° или 60° в пределах 360°, обеспечивая исключительную гибкость компоновки.

Силовое ядро: Все горизонтальные и частично вертикальные нагрузки передаются через него на стойку, конструкция научно обоснована, общая стабильность исключительно высока.

Интегрированная сварка: Высокопрочно сваривается со стойкой, становясь её частью, отсутствуют мелкие отдельные детали, что предотвращает их потерю.

2.Прямой замок (штырь)

Функция и роль:

Прямой замок, также называемый штырем, является «быстродействующим замком» для соединения горизонтальной связи с диском. Он расположен на конце горизонтальной связи и служит для автоматической блокировки после вставки конца связи в диск, предотвращая отсоединение горизонтальной связи.

Особенности продукта:

Автоматическая фиксация: Головка штыря имеет клиновую конструкцию, внутри обычно расположена пружина. При вставке в отверстие диска штырь сжимается, и после прохождения через диск под действием пружины автоматически раскрывается, создавая самоблокировку, что очень эффективно.

Наглядность и надежность: Для демонтажа достаточно ударить молотком по хвостовой части штыря, чтобы его головка втянулась, после чего горизонтальную связь можно извлечь. Состояние соединения легко проверить визуально, что удобно для контроля безопасности.

Интеграция с элементом: Обычно соединяется с концом горизонтальной связи посредством клепки или сварки, что предотвращает его потерю.

3.Диагональный замок (клиновой фиксатор)

Функция и роль:

Диагональный замок, также называемый клиновым фиксатором, является «силовым зажимным устройством» для соединения диагональной связи с диском. Путем забивания молотком он создает мощное механическое зажимное усилие, надежно фиксируя диагональную связь со стойкой, что является ключевым для обеспечения общей устойчивости каркаса и сопротивления боковому смещению.

Особенности продукта:

Клиновое зажатие: Использует классический принцип клиновой самоблокировки: чем сильнее забит клин, тем выше сила сцепления между диагональной связью, клиновым фиксатором и диском, обеспечивая сверхвысокую прочность соединения.

Специализированное соединение: Специально предназначен для соединения диагональной связи с большим отверстием. Уникальная конструкция конца диагональной связи в сочетании с клиновым фиксатором выдерживает значительные нагрузки на растяжение и сжатие.

Съемная конструкция: Отделен от диагональной связи, вставляется только при использовании, но имеет цепь или отверстие для предотвращения потери, что удобно для хранения.
