Комплектная трансформаторная подстанция (КТП)

Параметры продукта

Изготовление на заказ:

доступно
Послепродажное обслуживание:

1 год
Гарантия:

1 год

Подробнее Связаться с магазином

ООО «Ичан Хуакэ Электрик»

производственный цех C10-1, комплексная зона таможенного контроля Ичан, ул. Сячжоу, д. 488, район Ичан, зона свободной торговли, провинция Хубэй, Китай

Описание продукта

Информация о компании

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

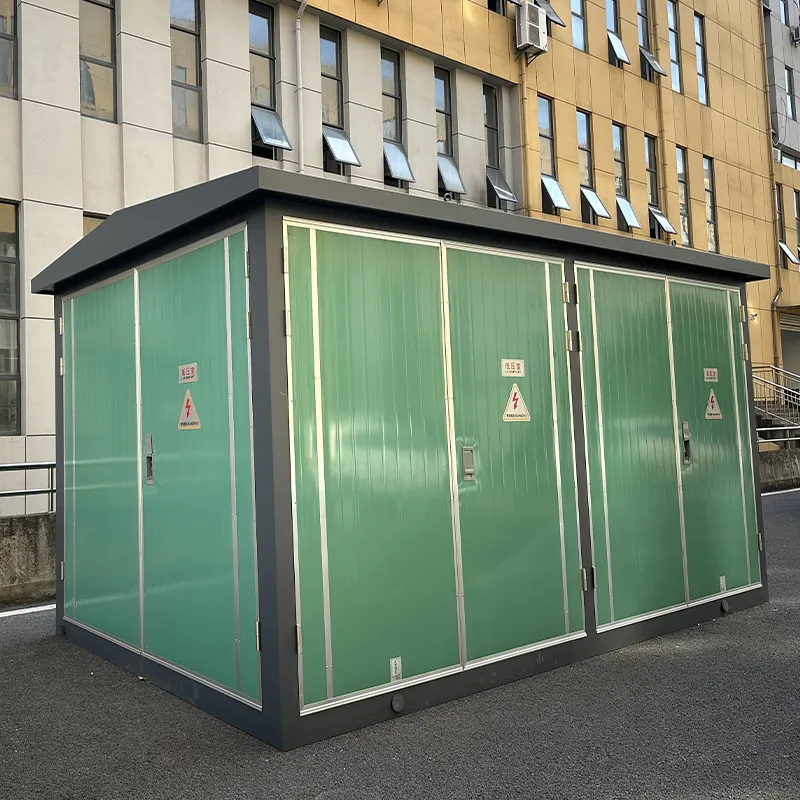

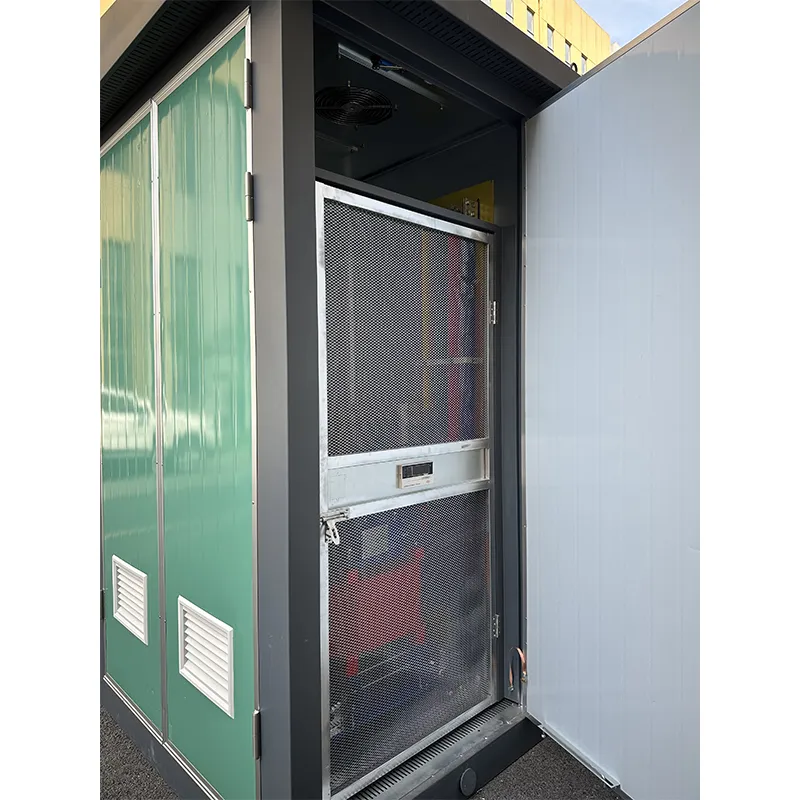

Комплектная трансформаторная подстанция (КТП) YB□-12/0.4 представляет собой компактную комплектную распределительную установку, объединяющую высоковольтное электрооборудование, трансформатор и низковольтное электрооборудование. В просторечии называется «евроящиком» (европейский тип КТП). Применяется в городских высотных зданиях, городском и сельском строительстве, жилых микрорайонах, зонах высоких технологий, средних и малых промышленных предприятиях, шахтах, нефтяных месторождениях, а также для временного электроснабжения на стройплощадках — для приема и распределения электроэнергии в распределительных системах.

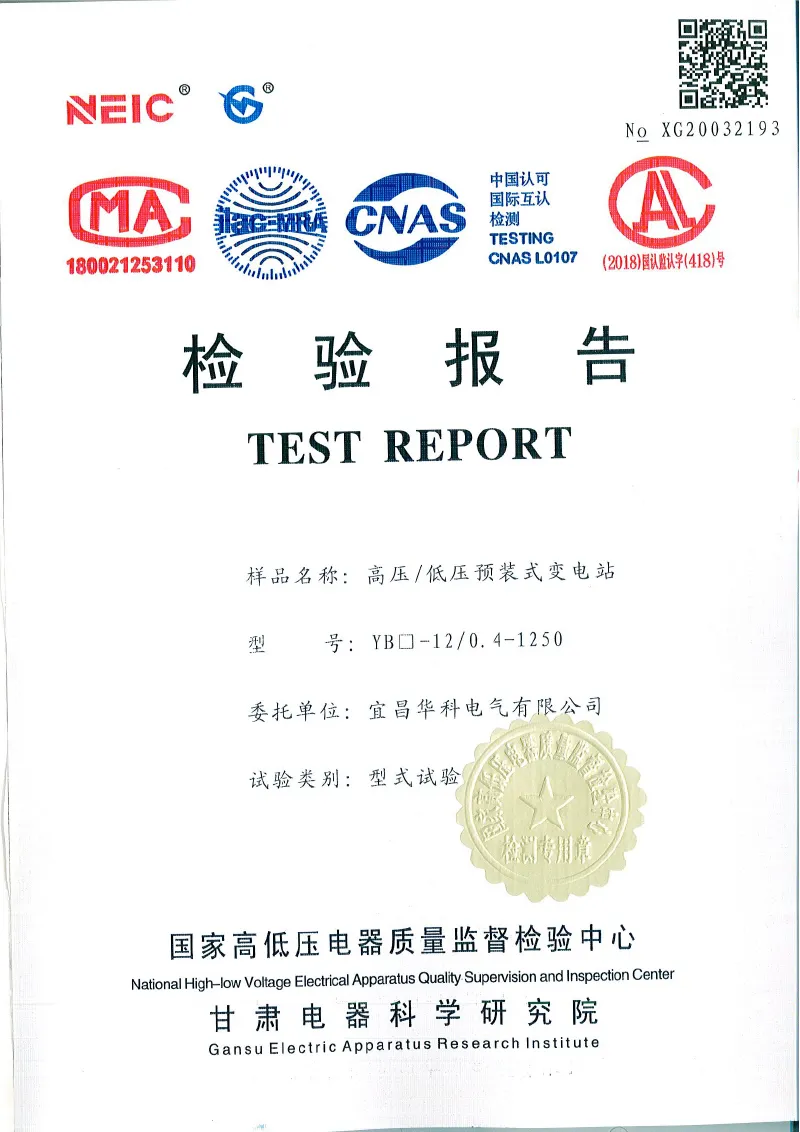

Данное изделие соответствует стандарту GB/T17467-2010 «Комплектные трансформаторные подстанции высокого/низкого напряжения».

Особенности продукта

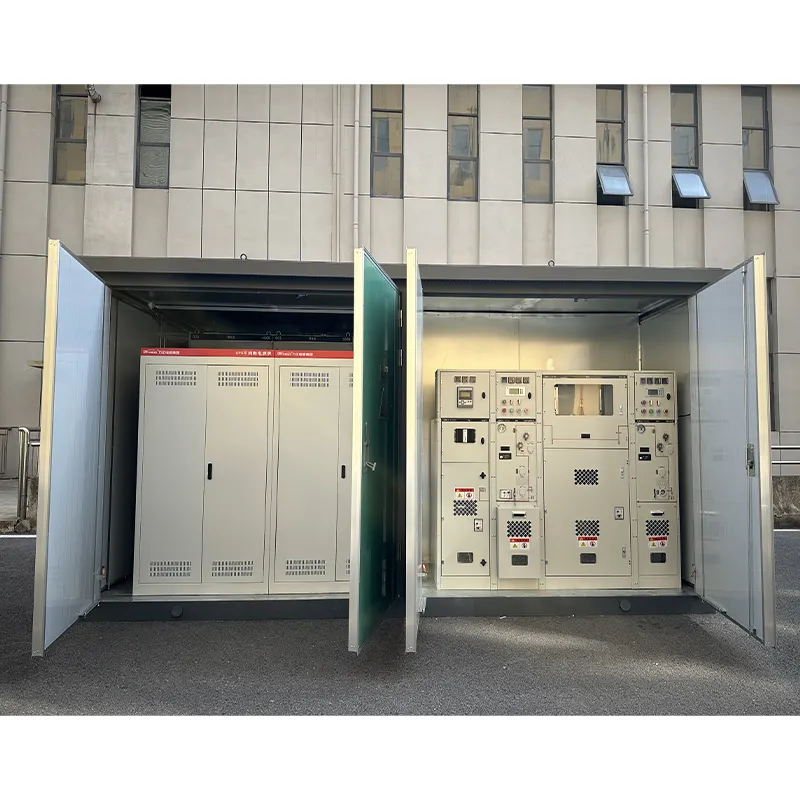

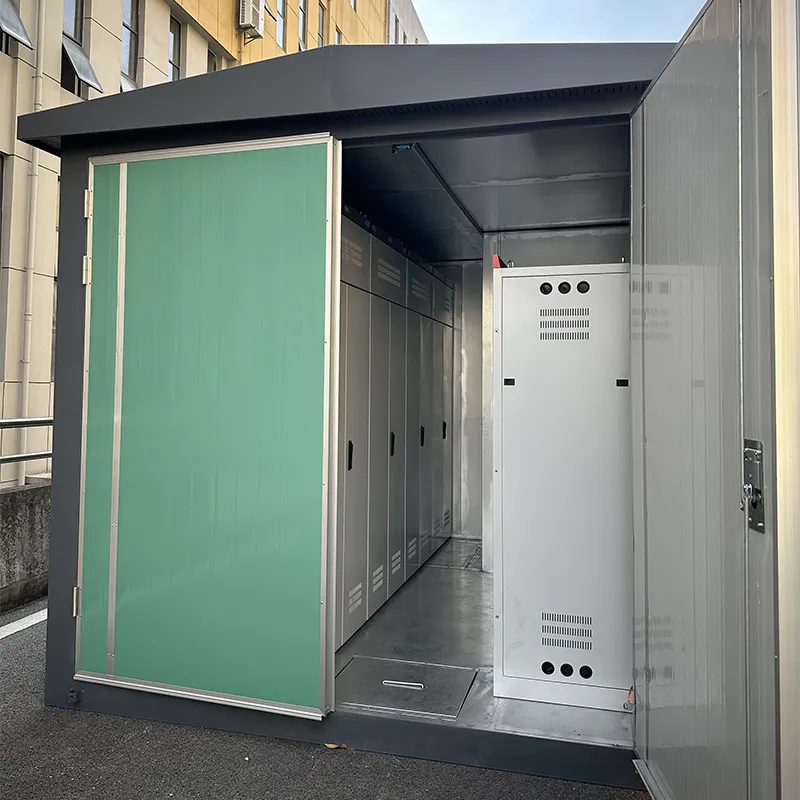

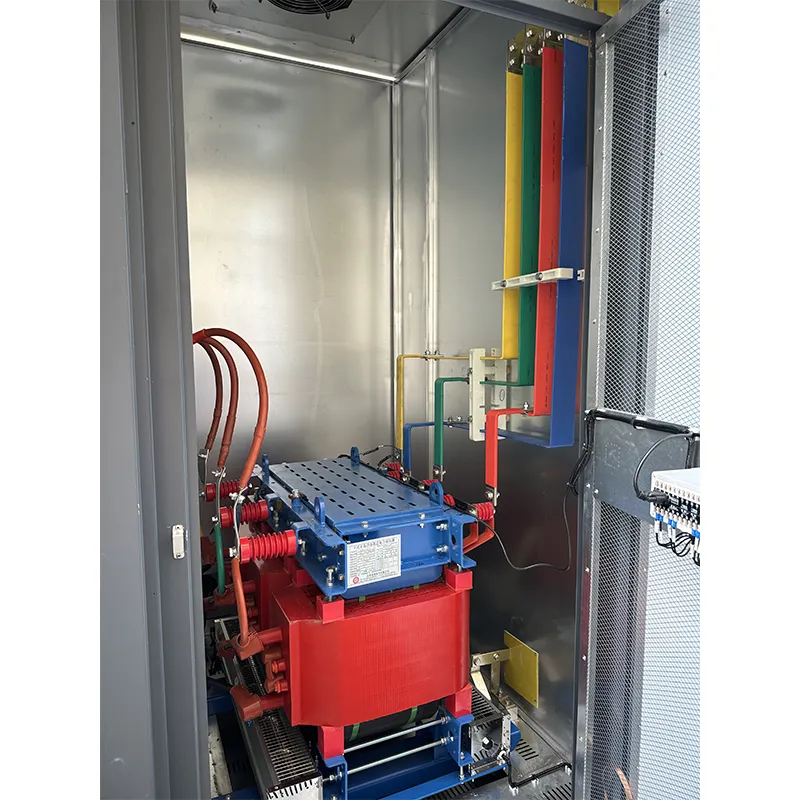

1. Изделие состоит из соединенных между собой высоковольтного распределительного устройства, трансформатора и низковольтного распределительного устройства, разделенных на три функциональных отсека: высоковольтный отсек, трансформаторный отсек и низковольтный отсек.

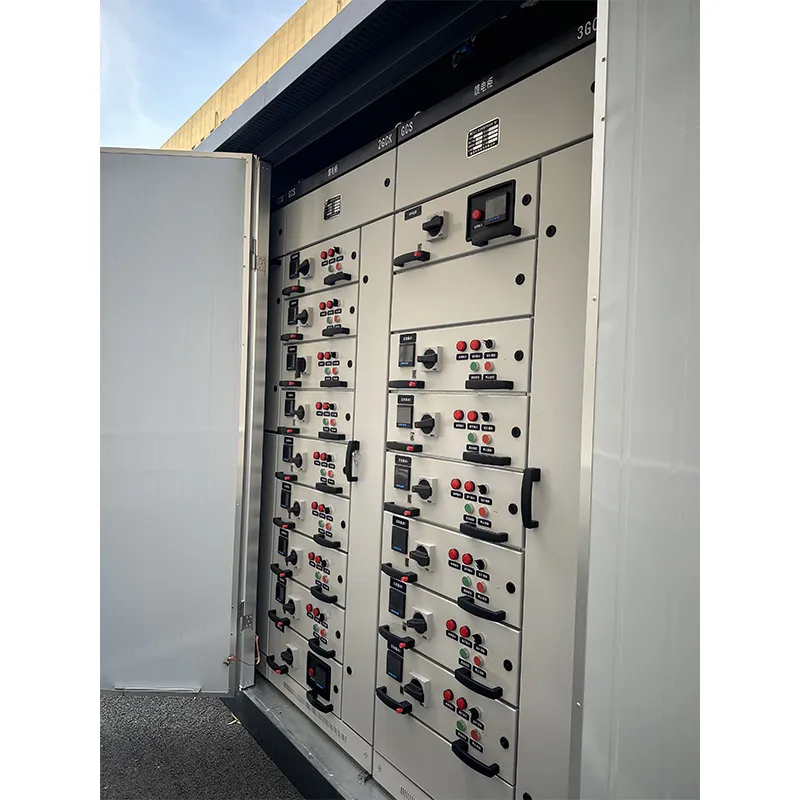

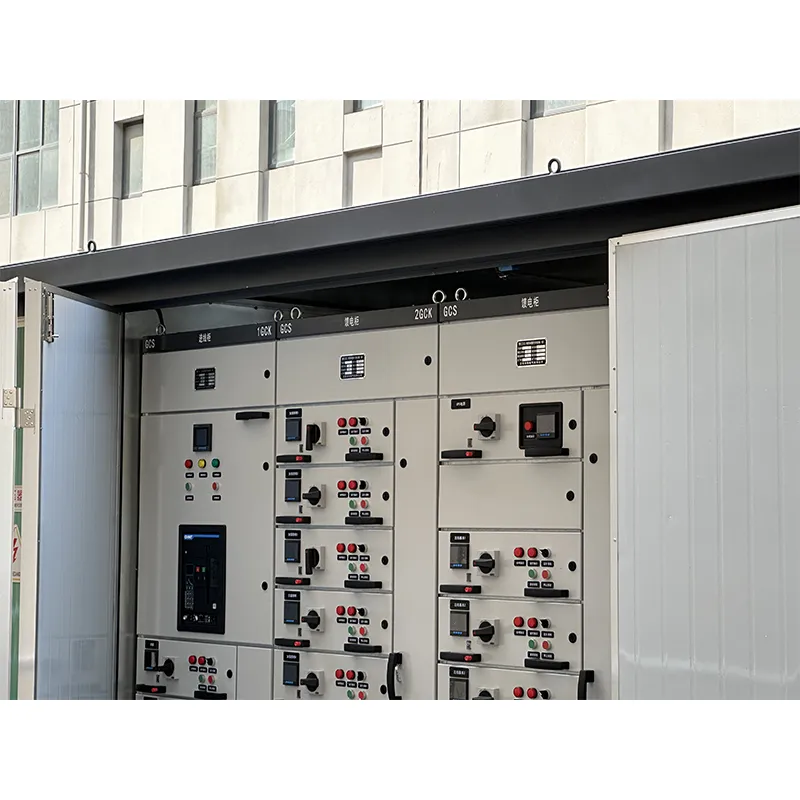

Высоковольтный и низковольтный отсеки обладают полным набором функций, позволяя удовлетворить различные требования пользователей, облегчить управление электроснабжением и повысить качество электроэнергии.

2.Конструкция высоковольтного отсека компактна и рациональна, имеет полный комплекс блокировок, предотвращающих ошибочные операции. По требованию заказчика может быть предусмотрена рельсовая система, обеспечивающая удобный доступ через двери с обеих сторон трансформаторного отсека. Каждый отсек оснащен автоматическим освещением. Кроме того, все компоненты, выбранные для высоковольтного и низковольтного отсеков, отличаются надежностью и удобством управления, что обеспечивает безопасную и надежную работу изделия, а также удобство эксплуатации и обслуживания.

3.Применяются два способа вентиляции: естественная общеобменная и принудительная, что обеспечивает хорошее охлаждение.

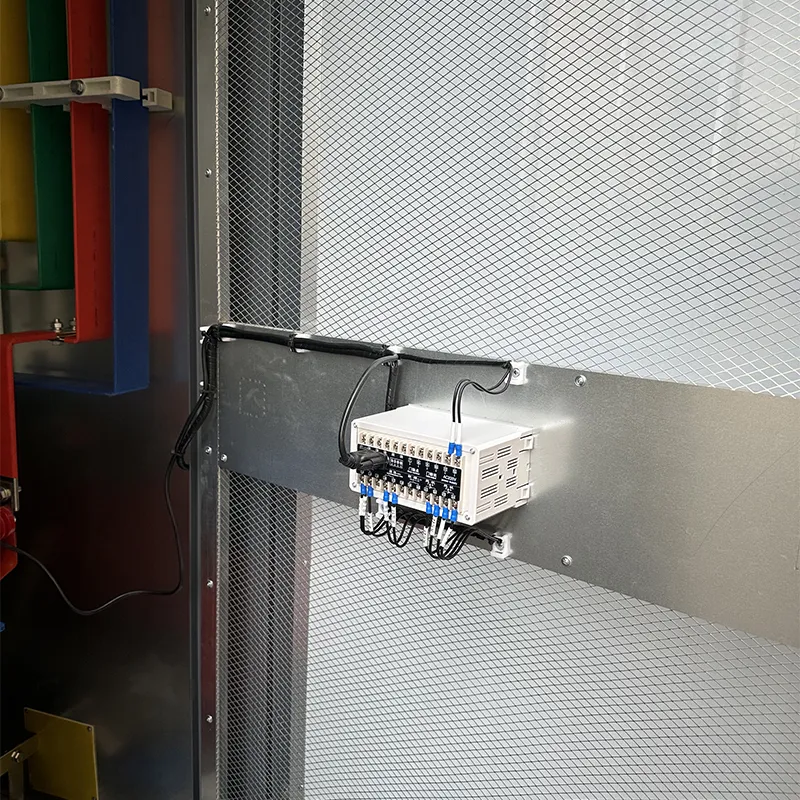

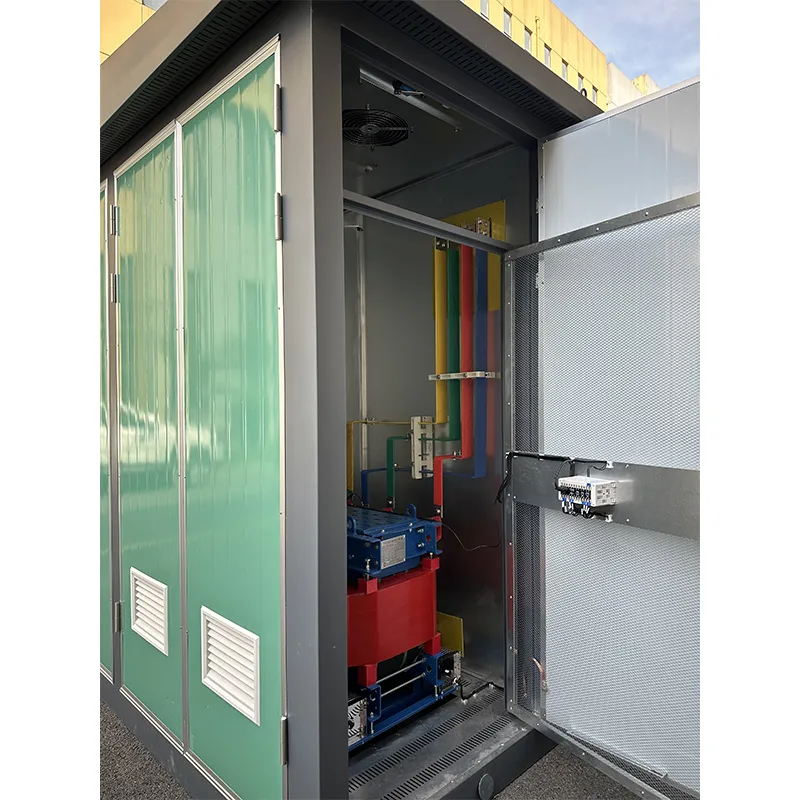

Трансформаторный и низковольтный отсеки имеют вентиляционные каналы; вытяжные вентиляторы оснащены терморегулирующими устройствами, которые автоматически включаются и выключаются при заданной температуре, гарантируя работу трансформатора при полной нагрузке.

4.Конструкция корпуса является полностью сборной. Изготавливается из специальной стали или алюминиевого сплава с последующим электростатическим напылением, что обеспечивает условия для длительной эксплуатации на открытом воздухе. Гарантированы антикоррозионные, водонепроницаемые и пылезащитные свойства, длительный срок службы, а также эстетичный внешний вид.

Технические параметры

Отсек	Наименование параметра	Ед. изм.	Значение
Высоковольтный блок	Наименование параметра	Ед. изм.	Значение
	Номинальная частота	Гц	50
	Номинальное напряжение	кВ	12
	Выдерживаемое промышленной частоты напряжение в течение 1 мин (относительно земли и между фазами / изолирующий промежуток)	кВ	42/48
	Выдерживаемое импульсное напряжение (относительно земли и между фазами / изолирующий промежуток)	кВ	75/85
	Номинальный выдерживаемый кратковременный ток (4 с)	кА	20
Низковольтный блок	Номинальный выдерживаемый пиковый ток	кА	50
	Номинальное напряжение	В	400
	Номинальный ток главной цепи	А	100–1600
	Выдерживаемое промышленной частоты напряжение в течение 1 мин	В	2500
	Номинальный выдерживаемый кратковременный ток (1 с)	кА	15–30
	Номинальный выдерживаемый пиковый ток	кА	30–63
Трансформаторный отсек	Мощность главного трансформатора	кВА	30–1000
Трансформаторный отсек	Высокое номинальное напряжение	кВ	10

Стандартные схемы первичного цепи

Комплектная трансформаторная подстанция (КТП)-11

Нормальные условия эксплуатации

Температура окружающего воздуха: верхний предел +40°C, нижний предел -35°C.

Предназначена для эксплуатации на открытом воздухе, высота места установки не должна превышать 1000 м над уровнем моря.

Тип деятельности:

Производитель / завод
Основная продукция:

комплексно занимающееся производством высоковольтного и низковольтного комплектного оборудования, оборудования для автоматизации управления, электротехнических компонентов, приборов и контрольно-измерительной аппаратуры, кабельно-проводниковой продукции, водоочистного и водоподающего оборудования, пожарных насосов и систем управления, оборудования для очистки сточных вод, средств пожаротушения и сигнализации, систем вентиляции, кондиционирования и отопления (ОВКВ), охранно-мониторинговых систем и их монтажом, а также реализацией проектов в области автоматизации зданий, экологической инженерии, электромеханического монтажа и послепродажного технического обслуживания.
Количество сотрудников:

50+
Год основания:

2012

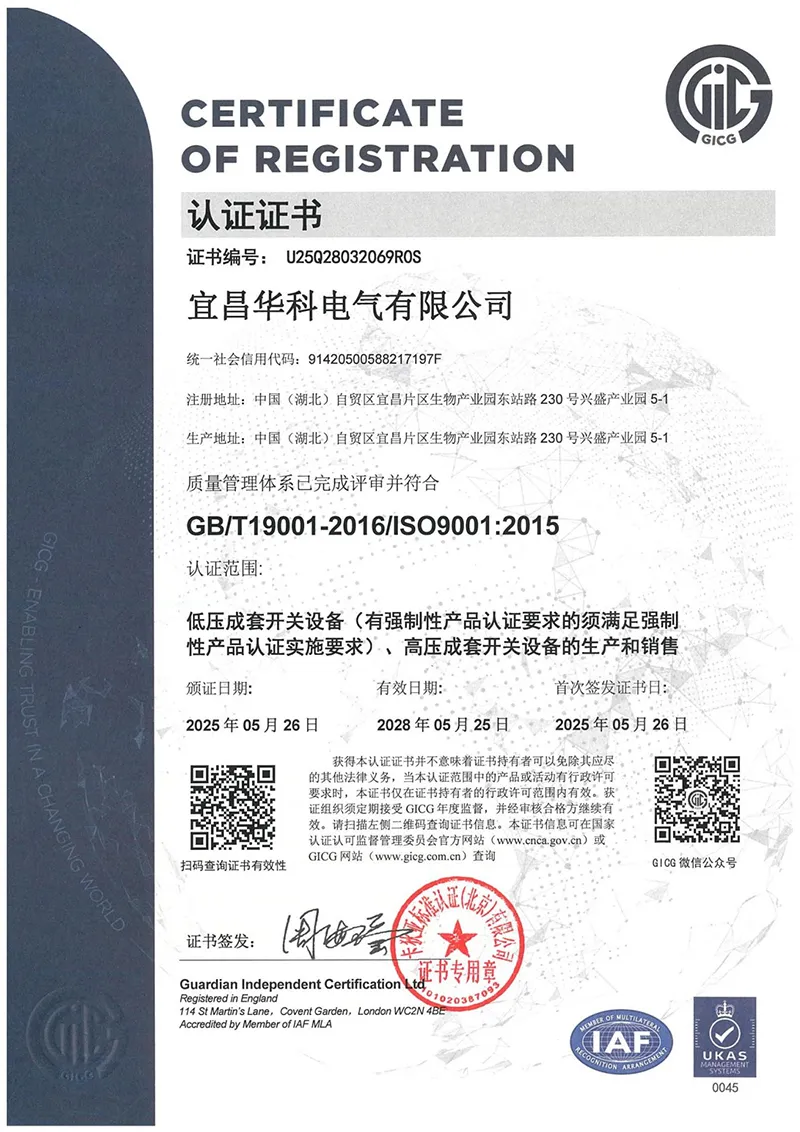

Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

Oдин месяц
Номер:

111
Среднее время ответа:

24 часа

ООО «Ичан Хуакэ Электрик» — технологически ориентированное предприятие, комплексно занимающееся производством высоковольтного и низковольтного комплектного оборудования, оборудования для автоматизации управления, электротехнических компонентов, приборов и контрольно-измерительной аппаратуры, кабельно-проводниковой продукции, водоочистного и водоподающего оборудования, пожарных насосов и систем управления, оборудования для очистки сточных вод, средств пожаротушения и сигнализации, систем вентиляции, кондиционирования и отопления (ОВКВ), охранно-мониторинговых систем и их монтажом, а также реализацией проектов в области автоматизации зданий, экологической инженерии, электромеханического монтажа и послепродажного технического обслуживания.

Возможность торговать

Международные торговые термины(Incoterms):

1111
Условия оплаты:

LC, T/T, D/P
Средний срок поставки:

Oдин месяц
Количество сотрудников по внешней торговле:

10+
Год начала экспорта:

2012
Доля экспорта:

20%
Основные рынки сбыта:

США, Европа, Россия
Ближайший порт:

Порт Байян
Схема импорта-экспорта:

Oбщая торговля

Производственные мощности

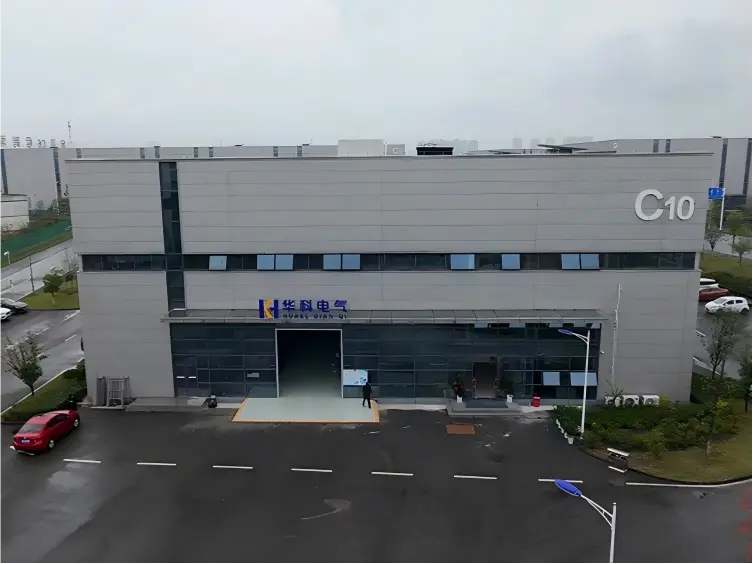

Адрес завода:
