Камбінаваная сістэма выпрабаванняў на пераўтварэнне частаты і вытрымку напружання адсутнасці частковых разрадаў

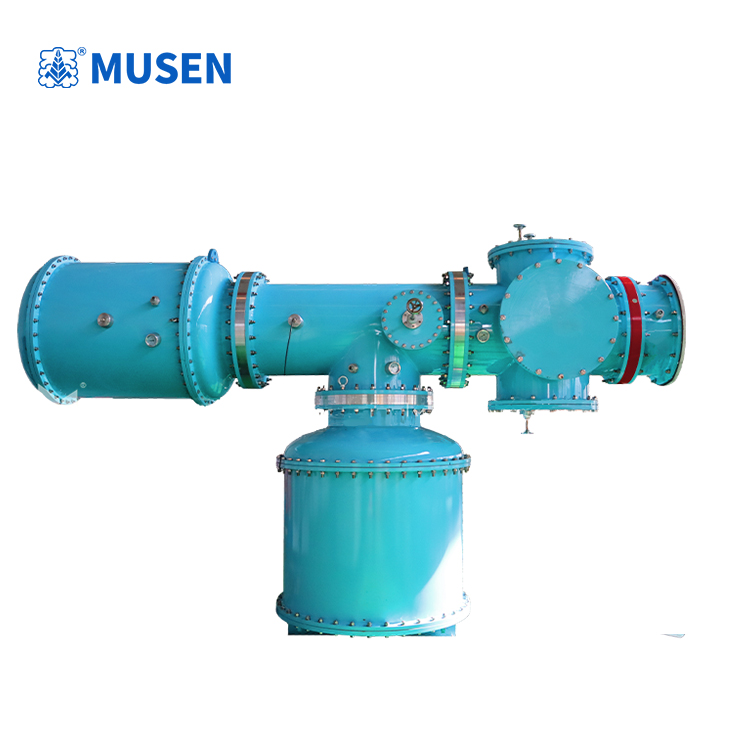

Испытание КРУЭ переменного тока напряжением 145 кВ без частичных разрядов применимо к испытываемым объектам с максимальной емкостью <0,0001 Ф/отсек (из расчета 3 отсека + 9-метровая внутренняя шина КРУЭ ≤0,001 мкФ), общей емкостью ≤0,004 мкФ, частотой испытания 100 Гц и максимальным испытательным напряжением 235 кВ.

Основные характеристики:

1. Высоковольтный элемент полностью заключен в экранированную камеру, что обеспечивает безопасное и надежное испытание.
2. Общий частичный разряд можно контролировать с помощью 5 компонентов.
3. Компактный размер минимизирует занимаемое пространство и уменьшает вес компонентов.
4. Встроенный высоковольтный выключатель обеспечивает многоцелевое использование.
5. Простота подключения: прямое подключение к испытываемому объекту делает испытания более удобными.
6. Прочная конструкция, способная выдерживать транспортировку на большие расстояния.
7. Сниженные требования к потребляемой мощности системы. Технические характеристики
8. Выходная мощность: 50 кВт
9. Входное напряжение: 380 В ± 10%, трёхфазное, 50 Гц
10. Выходное напряжение: однофазное, плавно регулируемое, 0–350 В (синусоида)
11. Форма выходного сигнала: чистая синусоида
12. Искажение формы выходного сигнала: <1,0%
13. Нестабильность выходного напряжения: <1,0%
14. Разрешение по напряжению: 0,1 В
15. Выходной ток: 0–142,8 А
16. Способ охлаждения: принудительное воздушное
17. Диапазон регулировки частоты: 20–300 Гц
18. Разрешение по частоте: 0,01 Гц
19. Нестабильность частоты: <0,05%
20. Уровень шума: <85 дБ
21. Частичный разряд: <10 пКл
22. Номинальная прочность изоляции: 1,1 Uo/1 мин
23. Время непрерывной работы: >180 минут при номинальной мощности
