Кабельные сборки типа SMP

  • ₽1180.56

    100+ Куски
Получение последних цен

Параметры продукта

  • Индивидуализация:

    Доступный

  • Сертификация:

    RoHS

  • Место происхождения:

    Шэньси, Китай

Подробнее Связаться с магазином
ООО Шэньси Хуаюань Электроникс
Город Сяньян, провинция Шэньси циньду Район Авеню синхо Китайская электрическая мощность Запад чжигу Фаза III Здание K6
Описание продукта
Информация о компании
Основная информация
Соединительный кабель
Кабель типа 145 (CXN3507)
Частота использования
Постоянный ток ~ 34 ГГц
Рабочая температура составляет
-55℃ ~ +125℃
Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

Подробнее о продукте

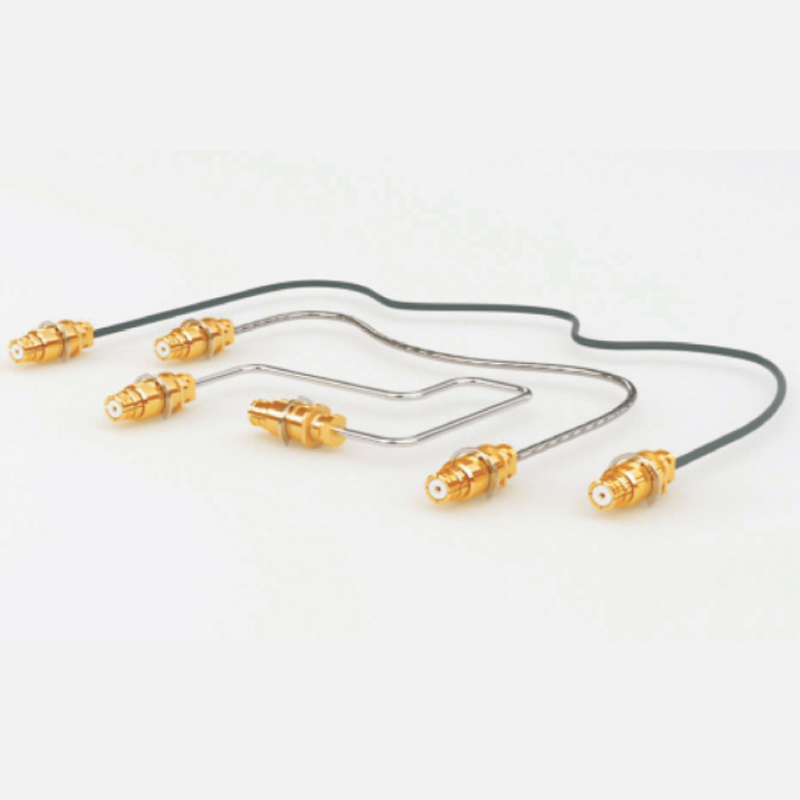

Гибкая кабельная сборка типа SMP

Основные параметры кабеля
Тип кабеля Коэффициент стоячей волны напряжения
26.5GHz 34GHz
Соответствующее соединениеType145



(CXN3507)кабель

 1.3 1.35
1.3 1.35



Характеристики кабельной сборки:

1.Соединительный кабель: Кабель типа 145 (CXN3507) ;

2.Он обладает такими характеристиками, как хорошая мягкость, небольшой размер, легкий вес, быстрое подключение, превосходные механические и электрические характеристики и т.д. ；

3.Частота использования: Постоянный ток ~ 34 ГГц;

4.Рабочая температура составляет -55℃ ~ +125℃.



Характеристики кабельной сборки:

1.Соответствующий кабель: полугибкий кабель;

2.Он имеет такие характеристики, как небольшой размер, легкий вес, быстрое соединение, отличные механические и электрические характеристики, и пользователи могут свободно изгибать форму;

3.Рабочая частота: DC~40 ГГц;

4.Рабочая температура: -55℃~+125℃.



Основные параметры кабеля

Тип кабеля Наружный диаметрφ(mm) Внутренний проводник(mm) затухание(dB/m) K1 K2
20GHz 30GHz 34GHz 36GHz 40GHz
RG405 2.15 0.52 3.5 4.4 4.8 5.0 5.3 0.564 0.0012
Кабельные сборки типа SMP-2
3

Метод наименования кабельной сборки

Название кабельной сборки: Модель кабельной сборки + имя пользователя (писать отдельно в отдельных строках)

Состав модели кабельной сборки:

Двусторонний: Модель соединителя левого конца сборки / Модель соединителя правого конца сборки - Длина кабельной сборки

Одинарная головка: Модель разъема - Длина кабельной сборки

Примечание: ① Длина кабельной сборки указана на принципиальной схеме кабельной сборки 1, рисунке 2 и рисунке 3;

② Если кабельная сборка представляет собой изогнутую сборку, ее длина равна развернутой длине.

Состав имени пользователя: основной код имени пользователя (или номер чертежа пользователя) - аббревиатура пользовательского блока + кабельная сборка

1

Примечание: ① Если у пользователя нет основного кода имени, его можно опустить, но аббревиатуру подразделения пользователя необходимо указать;

②Основной код имени пользователя должен соответствовать коду заказа;

③При заказе или производстве можно указать модель или наименование продукта, но они должны быть прослеживаемыми, непрерывными и уникальными;

④ Если номер чертежа пользователя уникален, аббревиатуру пользовательского подразделения вводить не нужно, например, AL — это специальный код для Института № 14.

Например: SMA-JB3/SMA-JB3-600

AL4.850.7691 Кабельная сборка

Метод измерения длины кабельной сборки (единица длины кабельной сборки — мм)

2

Длина прямого компонента измеряется от торцевой поверхности соединителя, а длина изогнутого компонента измеряется от центральной линии изогнутого соединителя, как показано выше.

Допуск длины кабельной сборки

Тип кабеля Длина кабеля L (мм)
≤100 100~500 ≥500
Полужесткий кабель +2 +5 +1%×L
Другие кабели +5 +10 +2%×L



Метод расчета КСВ кабельной сборки

VSWR=1-контактный разъем VSWR1×2-контактный разъем VSWR2×VSWR кабеля

Соединители Частота среза(GHz) VSWR (max)
SMP 40 1.15+0.02F(GHz)
K 40 1.05+0.01F(GHz)
SMA   1.15+0.02F(GHz)
SSMA 30 1.07+0.01F(GHz)
BMA 18 1.15+0.012F(GHz)
SMB 4 1.34
SSMB 3 1.35(Прямой)1.63(Сгибать)
SBMA 28 1.1+0.03F(GHz)
SMC 11 1.25(Прямой)1.35(Сгибать)
MCX 6 1.30
N 11 или18 1.30
CC11 6 1.30(Прямой)1.40(Сгибать)
TNC 11 или18 1.30
BNC   1.30
TMA 11 1.3
SAA 4.8 1.25(Прямой)1.40(Сгибать)
L29 7.5 1.25(Прямой)1.40(Сгибать)



Метод расчета вносимых потерь в кабельной сборке

Потеря в кабельной сборке ≤ потеря в кабеле + потеря в разъеме на обоих концах



Соображения по выбору кабельной сборки

1.Кабели с многожильными центральными проводниками обладают лучшей механической фазовой стабильностью и гибкостью;

2.Одножильный кабель имеет лучшую механическую амплитудную стабильность;

3.Производительность прямых кабельных сборок лучше, чем изогнутых кабельных сборок. Если позволяет место для установки, попробуйте использовать прямые кабельные сборки.
