JTW Тяжелый накопительный подвесной транспортер

₽12000000
1 Штуки
₽11950000
2+ Штуки

Получение последних цен

Параметры продукта

Индивидуальная настройка; Доступно:

Доступно
Тип:

Механизированное оборудование
Сертификация:

CE, ISO

Узнать больше Связаться с магазином

ООО Цзянсу Судун Машиностроительная Технологическая Компания

д. 63, ул. Цзянье, промзона Чжанчжуан, район Яньду, г. Яньчэн, пров. Цзянсу

Описание продукта

Информация о компании

Основная информация

Тип транспортера

JTW3.4.6

Тяговый рельс

I 80

Модель цепи

X-348.X-458.X-678

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

JTW Накопительный подвесной транспортер

Накопительный подвесной транспортер представляет собой комплексную пространственную систему хранения, транспортировки и подъема с высокой степенью механизации, обладающую функцией реализации научного управления производством. Он способен удовлетворять широким требованиям производства, легко и плавно интегрироваться с рабочими позициями, сборочным и разгрузочным оборудованием, а также различными автоматическими механизмами в производстве. Позволяет останавливать грузы на любых рабочих позициях по отдельности без остановки всей производственной линии. Накопление на линии, переменная скорость цепи и возможности переключения позволяют определенным рабочим позициям «превышать» время, обеспечивая балансировку производственного процесса. Область применения: автомобилестроение, мотоциклетная промышленность, двигателестроение, металлургия, велосипедная промышленность, бытовая техника и другие отрасли с автоматизированными поточными линиями.

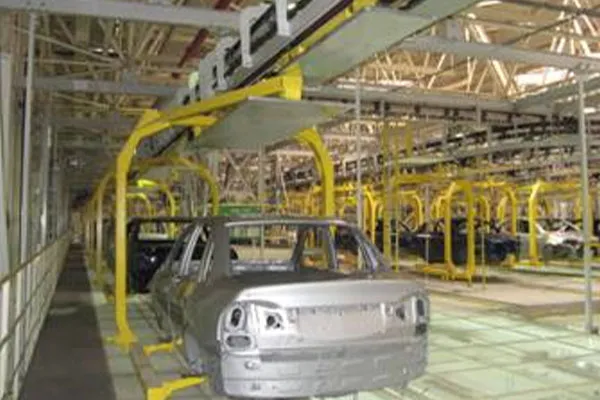

JTW Тяжелый накопительный подвесной транспортер (3)

В зависимости от грузоподъемности тележек подразделяются на две основные категории: легкие накопительные и тяжелые накопительные.. Цепь тяжелого накопительного транспортера использует X-348, X-458, X-678, несущие рельсы и несущие накопительные тележки подразделяются на 3″, 4″, 6″, взаимная комбинация цепей и рельсов образует 12 типоразмеров для удовлетворения требований к различным нагрузкам и натяжению линии.

Данная таблица параметров относится к стандартным 6 моделям накопительных транспортеров и особо тяжелым накопительным транспортерам.

Тип транспортера	Тяговый рельс	Несущий рельс	Модель цепи	Грузоподъемность одной тележки	Максимальное допустимое натяжение
JTW3	I 80	[ 8	X-348	250 кг	900 кгс
JTW4	I 80	[ 10	X-458	500 кг	1500 кгс
JTW6	I 80	[ 16	X-678	1000 кг	2700 кгс

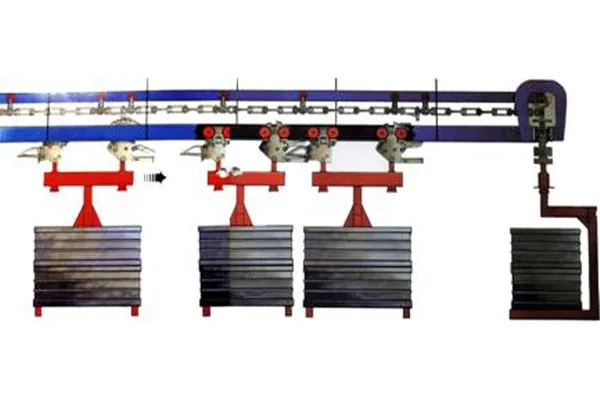

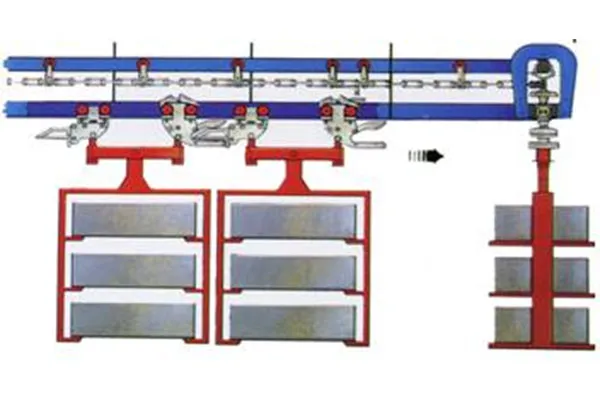

Принцип накопления накопительных тележек

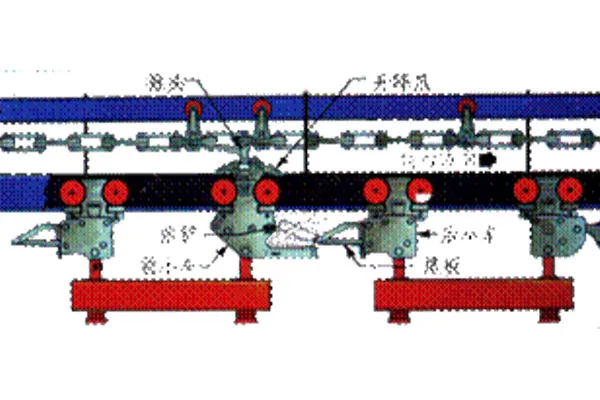

На каждой грузовой тележке спереди установлен передний башмак, а сзади — хвостовая плита. Как показано на рисунке, когда передний башмак поднимается по наклонной поверхности хвостовой плиты впереди остановленной тележки, подъёмный палец опускается, в результате чего грузовая тележка расцепляется с тяговой цепью, обеспечивая накопление тележек.

JTW Тяжелый накопительный подвесной транспортер (4)

3″ накопительный

для средних нагрузок (одна тележка **** нагрузка 250 кг),

**** скорость транспортировки 18 м/мин,

тяговый рельс стандартный радиус поворота R300 мм, R450 мм

стандартный угол поворота 30°, 45°, 60°, 90°,

накопительный рельс стандартный радиус поворота R600 мм, R800 мм, R1200 мм,
