Окружной приводной сгуститель

Принцип работы

Принцип работы сгустителя с периферийным приводом заключается в разделении твердой и жидкой фаз по принципу гравитационного осаждения. Материал поступает в сгуститель по загрузочной трубе из отверстия для отделения жидкости на кронштейне в центральной части сгустителя. Твердые частицы, взвешенные в материале в концентраторе, оседают под действием силы тяжести, и верхняя часть становится осветленной водой, так что твердая и жидкая частицы могут быть разделены. Более крупные частицы быстро опускаются на дно бассейна, образуя конусообразный концентрационный слой, а более мелкие частицы вместе с переливающейся водой проходят через окружающую диффузию и продолжают осаждаться. Осажденный на дно концентрированного бассейна материал с помощью скребка (обычно состоящего из рамы и доски скребка) непрерывно соскребается на дно бассейна по центру, а затем с помощью разгрузочного оборудования (например, насосов высокого давления) выгружается. В то же время из переливного резервуара на верхнем краю сгустителя вытекает осветленная вода, которая восстанавливается и перерабатывается.

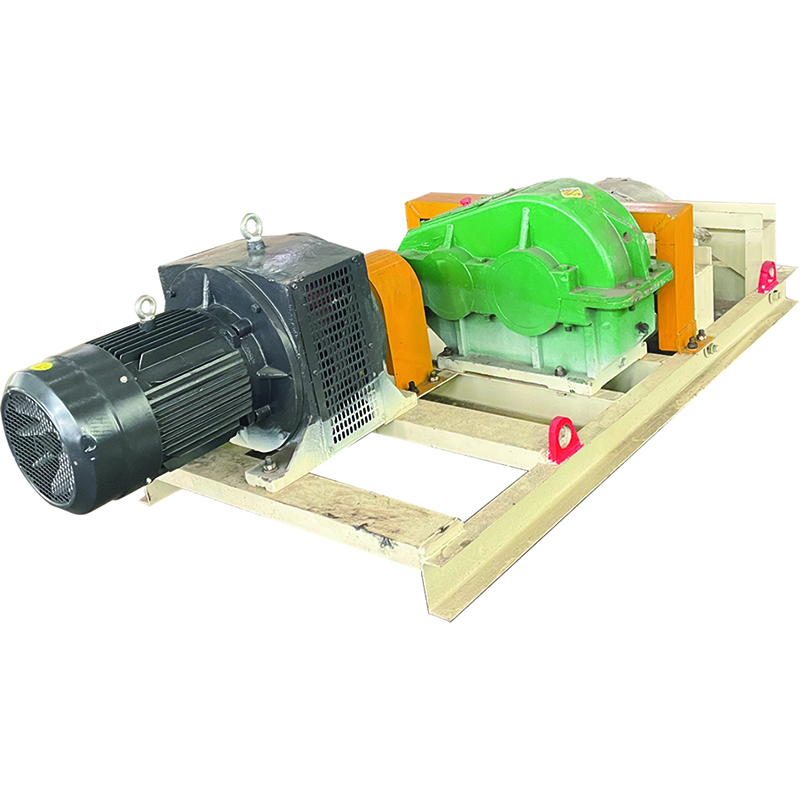

Движущая сила сгустителя с периферийным приводом поступает от шестерни, приводимой в движение мотор-редуктором на периферийном грабельном рычаге, через который шестерня входит в зацепление с круглой реечной шестерней на краю бассейна, приводя грабельный рычаг и грабельную раму в круговое движение. Для предотвращения износа зубчатых колес обычно предусмотрена направляющая с радиусом, немного меньшим, чем радиус зубчатой рейки и шестерни, для поддержки зубчатых грабельных рычагов. Энергия, необходимая для приведения в действие вращающегося двигателя, передается через контактное кольцо в центре бассейна.

Основные технические показатели и производительность
