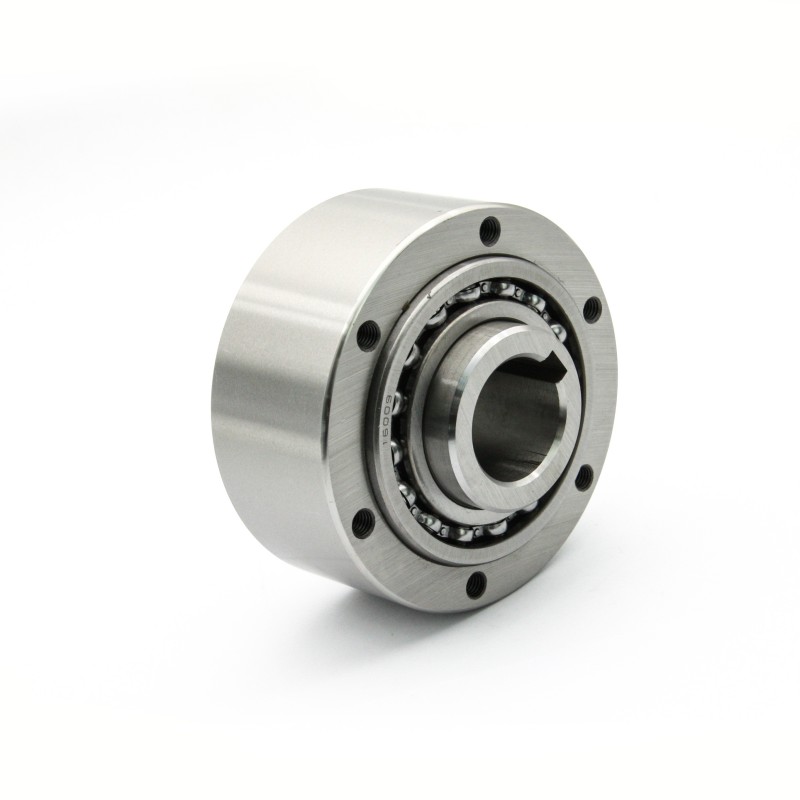

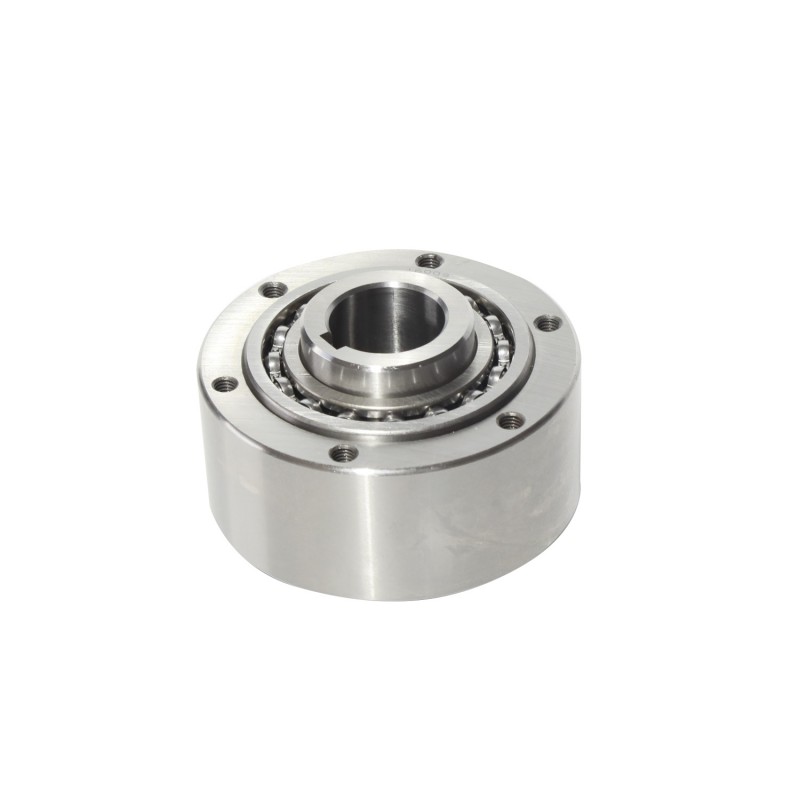

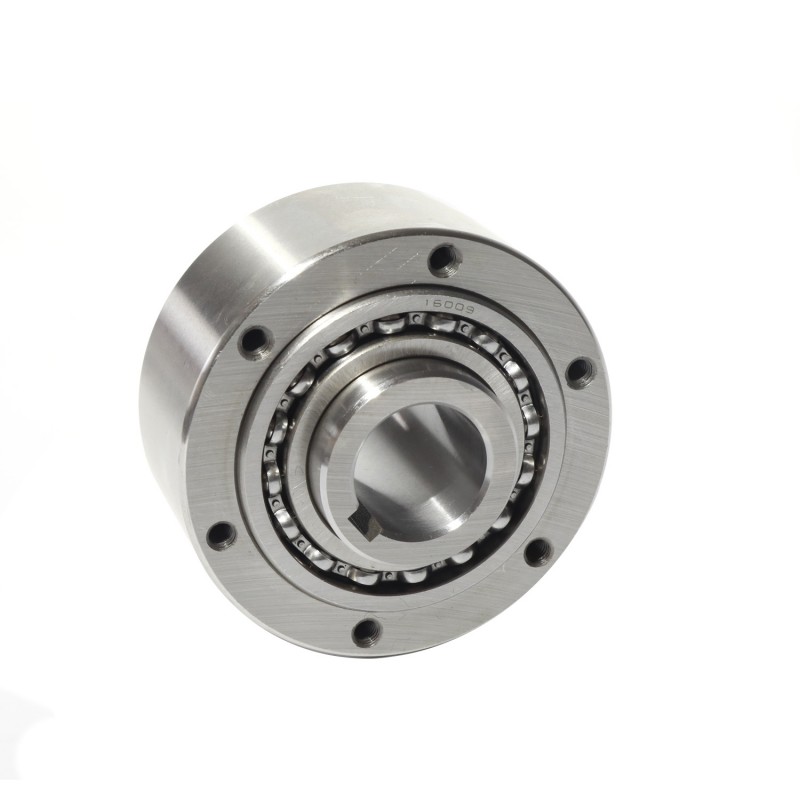

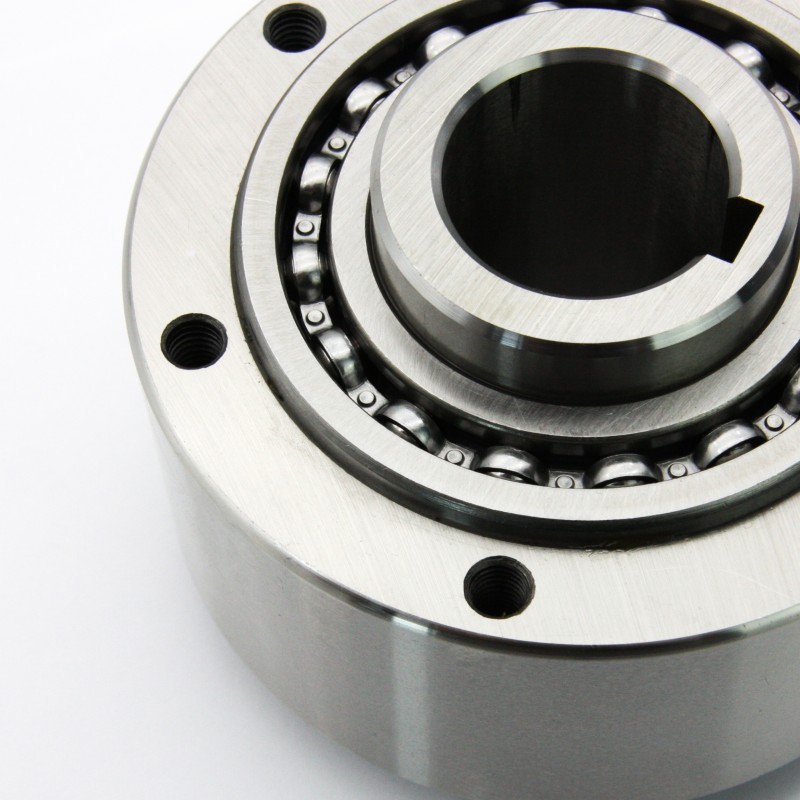

Интегрированные обгонные муфты FXM Sprag одностороннего действия для коробки передач FXM51-25

₽6168
1 Pc

Получение последних цен

Параметры продукта

Индивидуализация:

Доступный
Модель:

gfr20
Внутренний диаметр:

20 мм

Пoдpoбнee Связаться с магазином

ООО Чанчжоу Сума Прецизионное Оборудование

Промышленный парк Людао, город Яогуань, район Вуцзинь, город Чанчжоу, провинция Цзянсу, Китай

Описание продукта

Информация о компании

Основная информация

Модель №.

GFR 20

Момент затяжки

181 нм

Характеристики

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Типы GFR, GFRN - это роликовые колеса свободного хода.Они опираются на подшипники, используя два подшипника серии 160..., и требуют смазки маслом.Эти узлы могут использоваться в конструкциях, обеспечивающих масляную смазку и уплотнение, как показано на примере на обороте.Подшипники не должны испытывать осевых нагрузок.

В этом случае крутящий момент передается болтами через крышку.Типы GFR, GFRN идентичны, за исключением того, что тип GFRN имеет шпоночный паз на внешнем диаметре для передачи крутящего момента.С каждым устройством поставляются два бумажных уплотнения для установки между наружной дорожкой качения и крышками.

Список Параметров

Тип	Размер		Скорость обгона								NO							Вес
	dH7	TKN1)	нимакс2)	namax3)	Dh7	D2	D4	D3	G	t	z	L 1	L	B	t1	bP10	f
GFR GFRN	[мм]	[Нм]	[мин-1]	[мин-1]	[мм]	[мм]	[мм]	[мм]		[мм]		[мм]	[мм]	[мм]	[мм]	[мм]	[мм]	[кг]
	12*	55	4000	7200	62	20	42	51	ø5.5	–	3	42	20	27	2.5	4	0.5	0.5
	15	125	3600	6500	68	25	47	56	M5	8	3	52	28	32	3	5	0.8	0.8
	20	181	2700	5600	75	30	55	64	M5	8	4	57	34	39	3.5	6	0.8	1
	25	288	2100	4500	90	40	68	78	M6	10	4	60	35	40	4	8	1	1.5
	30	500	1700	4100	100	45	75	87	M6	10	6	68	43	48	4	8	1	2.2
	35	725	1550	3800	110	50	80	96	M6	12	6	74	45	51	5	10	1	3
	40	1025	1150	3400	125	55	90	108	M8	14	6	86	53	59	5	12	1.5	4.6
	45	1125	1000	3200	130	60	95	112	M8	14	8	86	53	59	5.5	14	1.5	4.7
	50	2125	800	2800	150	70	110	132	M8	14	8	94	64	72	5.5	14	1.5	7.2
	55	2625	750	2650	160	75	115	138	M10	16	8	104	66	72	6	16	2	8.6
	60	3500	650	2450	170	80	125	150	M10	16	10	114	78	89	7	18	2	10.5
	70	5750	550	2150	190	90	140	165	M10	16	10	134	95	108	7.5	20	2.5	13.5
	80	8500	500	1900	210	105	160	185	M10	16	10	144	100	108	9	22	2.5	18.2
	90	14500	450	1700	230	120	180	206	M12	20	10	158	115	125	9	25	3	28.5
	100	20000	350	1450	270	140	210	240	M16	24	10	182	120	131	10	28	3	42.5
	130	31250	250	1250	310	160	240	278	M16	24	12	212	152	168	11	32	3	65
	150	70000	200	980	400	200	310	360	M20	32	12	246	180	194	12	36	4	138

Примечания

1) T max = 2 × T KN

2) Превышение внутреннего радиуса.Значения без радиальных манжетных уплотнений

3) Превышение наружного радиуса.Значения без радиальных манжетных уплотнений

Шпоночный паз по DIN 6885.1

*)GFR12 имеет сквозные отверстия во внешнем кольце
