I. Общее описание системы

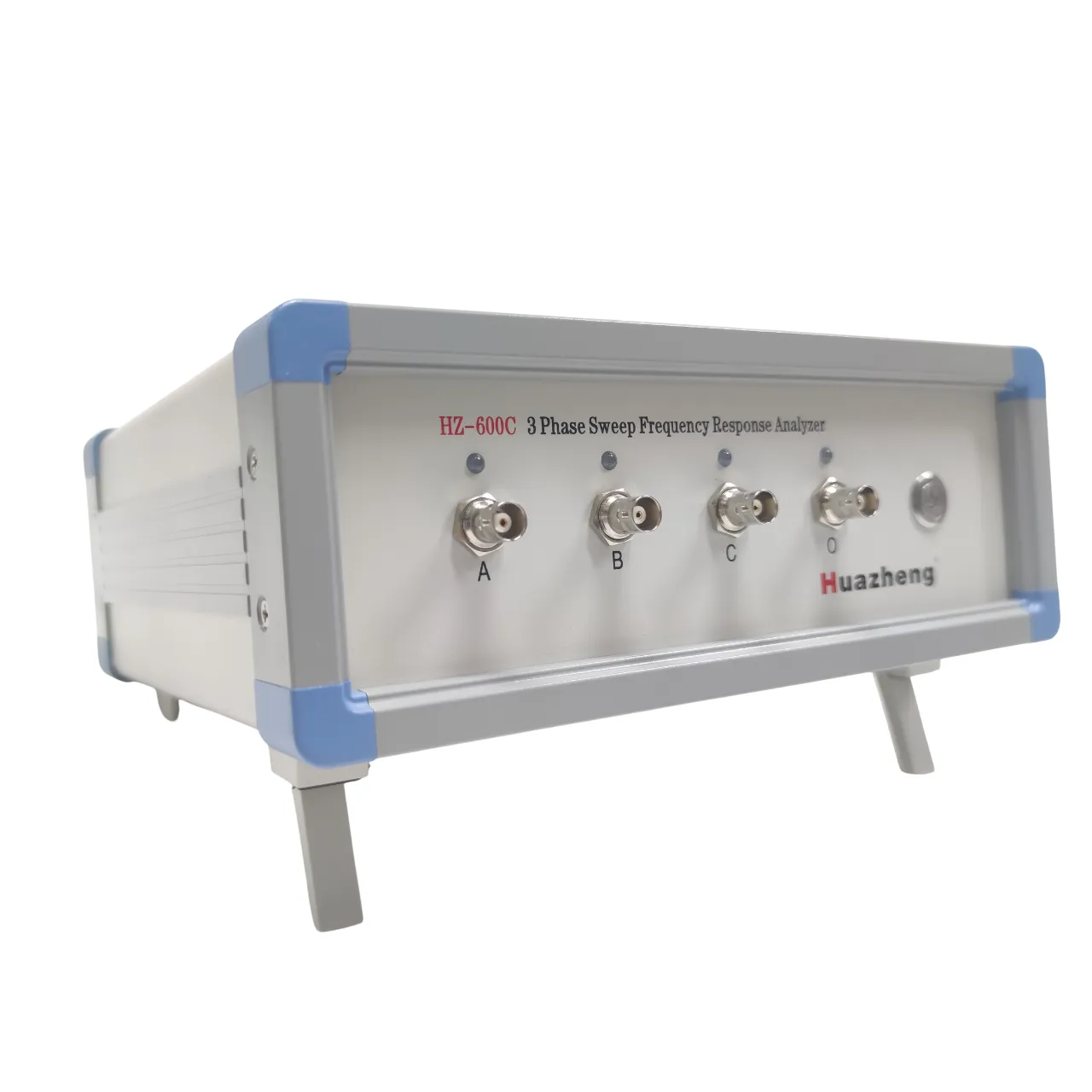

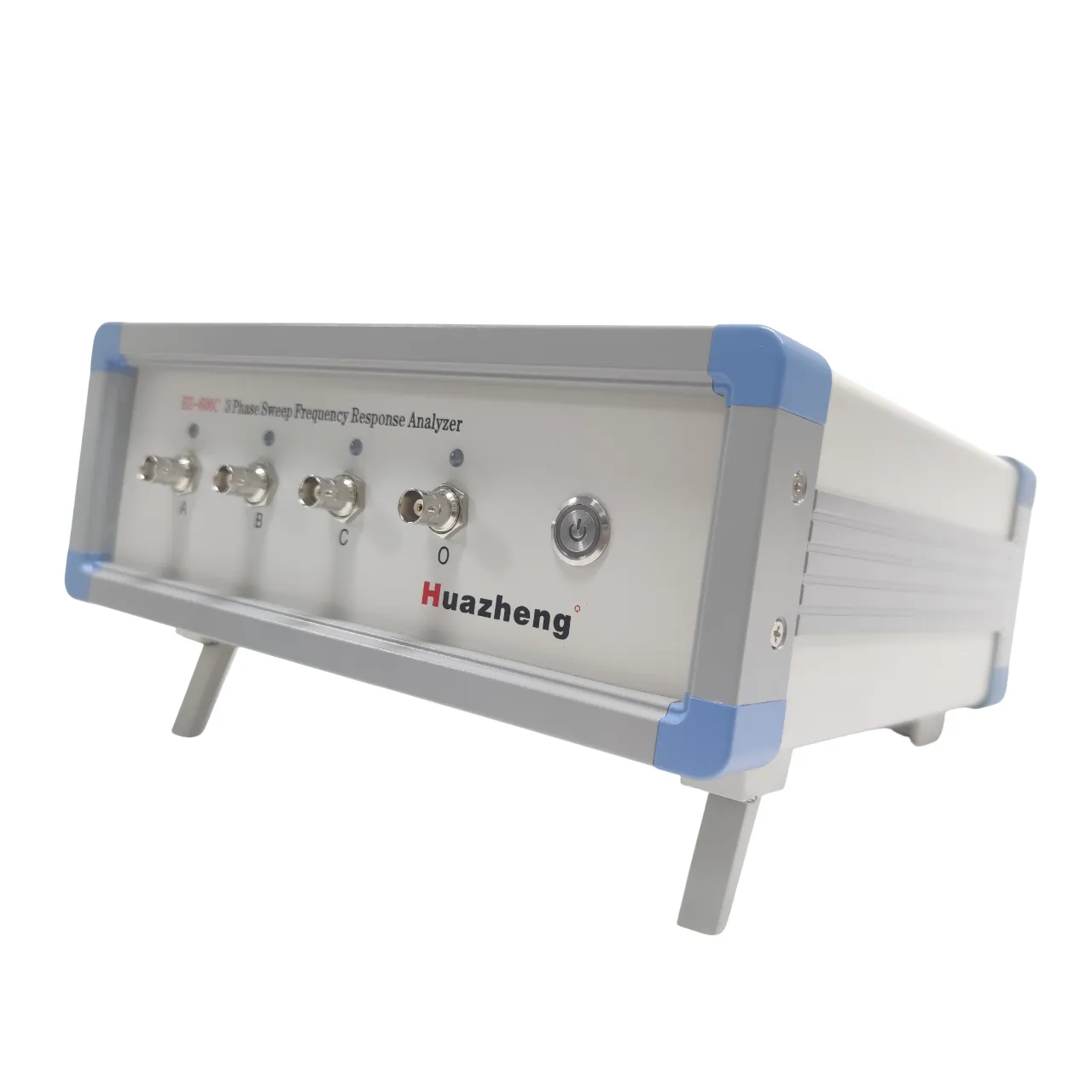

Система состоит из прецизионного измерительного блока и аналитического программного обеспечения для ПК. В процессе эксплуатации трансформаторы подвергаются воздействию электродинамических сил. Прибор HZ-600C фиксирует «амплитудно-частотную характеристику» (АЧХ) каждой обмотки, которая является уникальным «отпечатком» её механической структуры. Путем сравнения текущих графиков с эталонными (горизонтальный или вертикальный анализ) эксперт может с высокой точностью судить о степени и характере повреждений.

II. Основные функциональные особенности

1. Неразрушающая диагностика: Измерение параметров без подъема колокола трансформатора и его разборки.

2. Высокая точность и стабильность: Прибор использует технологию цифрового синтеза частоты (DDS), обеспечивающую точность установки частоты до 0,001%.

3. Скорость работы: Время полного сканирования одного канала (обмотки) составляет от 1 до 2 минут.

4. Гальваническая развязка: Изоляция напряжением 5000 В надежно защищает ноутбук и персонал от наведенных напряжений.

5. Многоканальный анализ: Возможность одновременной загрузки до 9 кривых для детального сравнения и расчета коэффициентов корреляции.

6. Интеллектуальное ПО: Автоматическая генерация отчетов в форматах Word/Excel и наличие встроенной базы данных для хранения истории испытаний.

III. Технические характеристики

IV. Условия эксплуатации

• Рабочая температура: -10°C ～ +50°C.

• Влажность среды: ≤ 90% RH (без конденсации).

• Конструкция: Прибор поставляется в ударопрочном защитном кейсе, адаптированном для работы на открытых распределительных устройствах (ОРУ).
