I. Основные технические характеристики

II. Функциональные особенности

1. Неразрушающий контроль: Определение деформаций (дисторсия, смещение, изменение осевых/радиальных размеров) без необходимости подъема колокола трансформатора или его разборки.

2. Высокая помехоустойчивость: Использование технологии цифрового синтеза частоты и высокоэффективной аппаратной фильтрации обеспечивает стабильность результатов даже в условиях сильных электромагнитных полей.

3. Интеллектуальный анализ: Программное обеспечение позволяет одновременно загружать до 9 кривых, автоматически рассчитывать корреляционные параметры и выдавать предварительное экспертное заключение о степени деформации.

4. Удобство эксплуатации: Интерфейс программы интуитивно понятен, поддерживает экспорт отчетов в форматы Word/Excel, печать графиков и сохранение данных в базу.

5. Безопасность: Встроенная система защиты входа и гальваническая развязка 5000 В предотвращают повреждение ноутбука при случайных скачках напряжения.

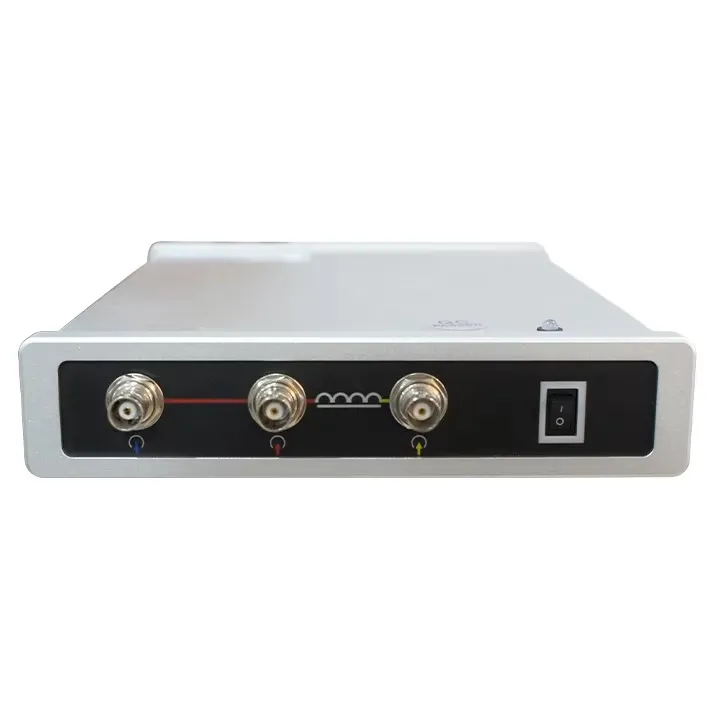

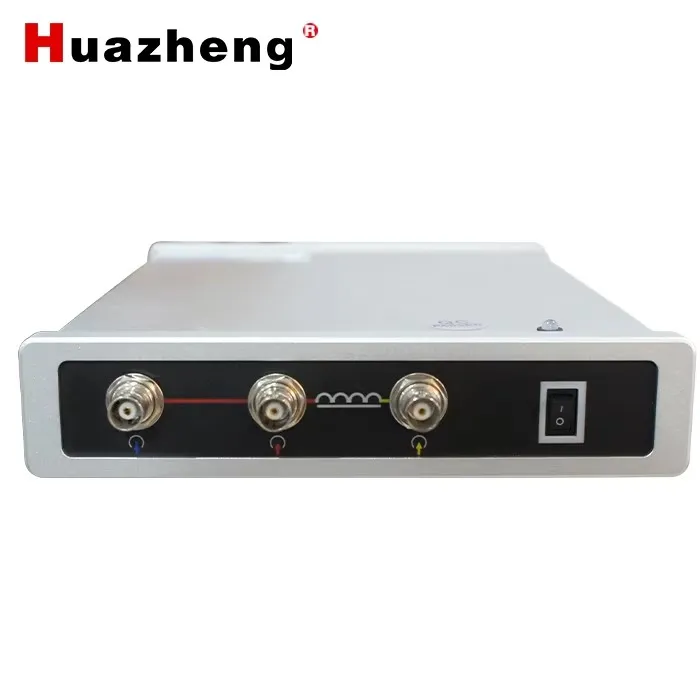

III. Схема подключения и принцип работы

Прибор измеряет амплитудно-частотные характеристики (АЧХ) каждой обмотки. Полученная «отпечатка» (кривая) сравнивается с эталонной (заводской или снятой ранее на том же объекте). Любое значительное отклонение формы кривой свидетельствует о механическом изменении структуры обмоток.

IV. Условия эксплуатации

• Питание: AC 220 В ± 10%, 50 Гц.

• Температура: -10°C ～ +50°C.

• Влажность: ≤ 90% RH (без конденсации).

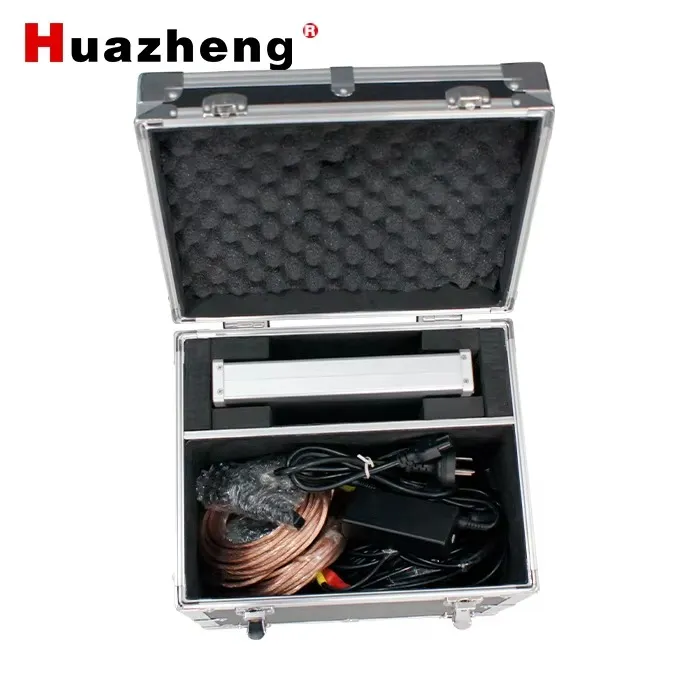

• Корпус: Ударопрочный кейс для транспортировки и работы в полевых условиях.
