Горизонтальный поворотный стол

₽8162500
1-99 Куски
₽897875
100+ Куски

Получение последних цен

Параметры продукта

Индивидуализация:

Доступный
Послепродажное обслуживание:

В режиме он-лайн
Гарантия:

1 год

Подробнее Связаться с магазином

ООО Яньтай Фумао Машинери

№ 61, улица Фэнхуантай, район Чжифу, город Яньтай, провинция Шаньдун

Описание продукта

Информация о компании

Основная информация

Материал

Металл

Приложение

Станкоцентр чпу, фрезерный станок

Сертификация

ISO 9001: 2008

Объемы производства

300 шт. в год

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

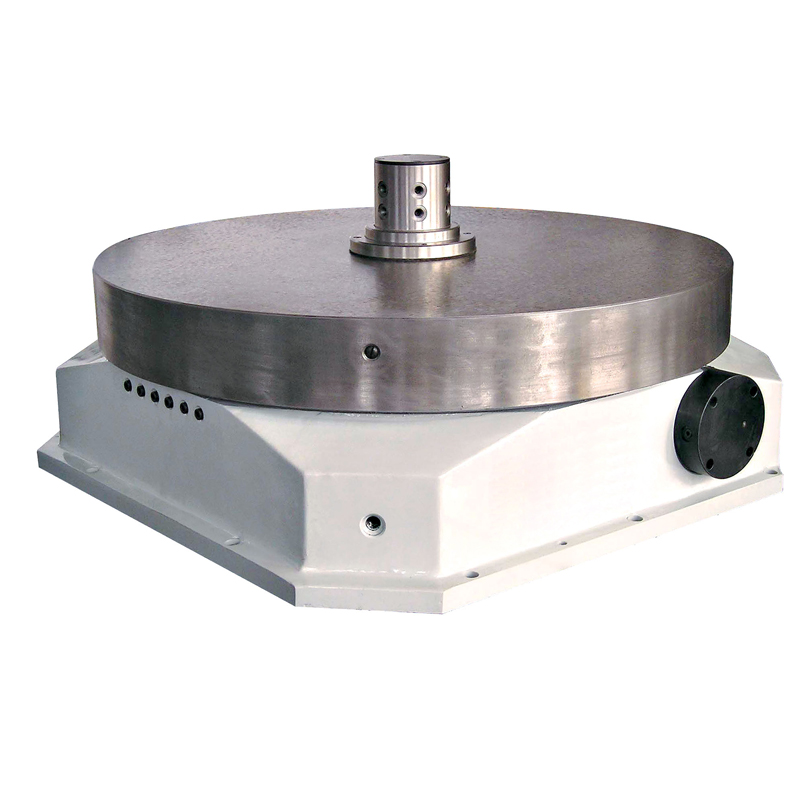

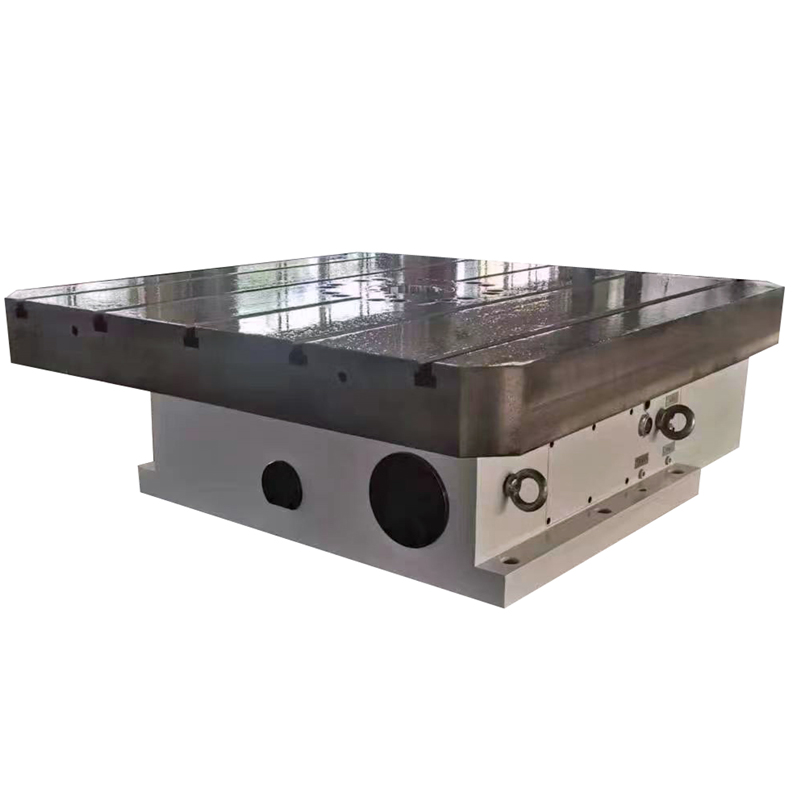

Горизонтальный поворотный стол с ЧПУ является идеальной функциональной частью всех видов высококачественных крупногабаритных расточных и фрезерных станков с ЧПУ. Используется в качестве 4-й оси, его шпиндель вертикально устанавливается на столе станков. Поворотный стол может выполнять все виды индексных вращательных работ под управлением соответствующей системы управления хост-машин. Приводимый в действие серводвигателем, он может выполнять любую индексацию по окружности 360°. Торцевой стол может быть оснащен пластинами, дисками или другими деталями со сложной формой для реализации обработки равных и неравных отверстий, пазов или непрерывных кривых.

Преимущество продукта

1. Различные размеры столов: диаметр стола от 500 мм до 3000 мм или с прямоугольной лицевой панелью, также могут быть изготовлены в соответствии с требованиями заказчика.

2. Высокая точность и большая долговечность: адаптация специального износостойкого сплава бронзы/никеля, прецизионного двухзаходного червячного колеса и червячного вала из закаленной стали для обеспечения долговременной точности деления.

3. Высокая грузоподъемность: специальные аксиально-радиальные роликовые подшипники встроены для обеспечения высокой жесткости.

4. Большой тормозной момент: многотормозная дисковая система обеспечивает превосходное зажимное усилие, обеспечивает плавную обработку без прогиба при большой нагрузке.

5. Высокая устойчивость и безопасность: привод от гидравлического блока, датчика зажима и разжима, который выполняет разжимание, вращение, зажим и возврат, обеспечивает стабильную и безопасную работу.

Технические параметры

Элементы			TK12500	TK12500x600	TK12630	TK12630x630	TK12800	TK121000	TK121200	TK121600
Диаметр (длинаXширина) мм			Φ520	500X600	Φ630	630X630	Φ800	Φ1000	Φ1200	Φ1600
Общая толщина мм			150	295	350	400	410	410	410	460
Диаметр центрального отверстия мм			Φ60H7	Φ60H6	Φ70H6	Φ70H6	Φ1350H6	Φ135H6	Φ135H6	Φ150H7
Размер Т-образного паза мм			6-18	6-14	6-18	5-18	8-18	8-18	8-22	16-22
Передаточное отношение червячной передачи			1:160	1:160	1:120	1:120	1:120	1:120	1:120	1:180
Общее передаточное отношение			1:180	1:180	1:180	1:180	1:360	1:360	1:360	1:720
Макс. скорость об/мин			11.1				5.5	5.6	3.7	2.7
Серводвигатель (опционально)		Мощность	≥2.1				≥3.8			≥11.3
Стандартный электродвигатель		кВт	α12				α22
Макс.горизонтальная нагрузка кг			500	500	2000	2000	3000	3200	3200	8000
Момент затяжки НМ	Масло 1,5МПа		1000	2100	3000	3000	6000	6000	6150	11760
	Воздух 0,5МПа			900	1000	1000	2000	2000	2050	3920
Макс. крутящий момент червячной передачи НМ			1650	1700	3000	3000	4000	4000	4000	6000
Макс. момент инерции кг.см.с2				259	1012	1012	2449	4082	6428	26122
Точность деления			15”	15”	20”	20”	15”	15”	15”	15”
Повторяемость			6”	4”	4”	4”	4”	4”	4”	4”
Вес нетто (прибл.) кг			280	660	1300	1500	1450	1660	1920	5200

Элементы			TK122000	TK122500
Диаметр, мм			Φ2000	Φ2500
Общая толщина, мм			500	1100
Диаметр центрального отверстия, мм			Φ150H7	Φ150H7
Размер Т-образного паза, мм			16-22	18-28
Передаточное число червячной передачи			1:144	1:216
Общее передаточное число			1:720	1:2160
Макс. скорость, об/мин			2.7	1
Серводвигатель (опционально)		Мощность кВт
Стандартный электродвигатель				СИМЕНС 1FT6105
Макс.горизонтальная нагрузка кг			10000	20000
Момент затяжки зажима НМ	Масло 2МПа		14700
	Воздух 0,5МПа		4900
Макс. крутящий момент червячной передачи НМ			6000	6000
Макс. момент инерции кг.см.с2			51020	159000
Точность деления			15”	25”
Повторяемость			4”	6”
Вес нетто (прибл.) кг			8500	25000

Использование продукта

Полностью автоматизированный обрабатывающий станок, специально предназначенный для высокоскоростного железнодорожного оборудования.

Композитный центр сборки и обработки больших спутников для аэрокосмической отрасли (специальная машина).

FAQ

1. В: Вы фабрика или торговая компания?

A: Мы являемся интеграцией фабрики и торговли.

2. В: Какие платежные услуги вы предлагаете?

A: Мы предлагаем T/T, Paypal, Western Union, наличные.

3. В: Каковы ваши сроки доставки?

A: Мы принимаем EXW, FOB, CFR и т. д. Вы можете выбрать наиболее удобный или экономически выгодный для вас вариант.

4. В: Каковы сроки доставки?

A: Обычно это 7-10 дней, если товар есть на складе, в противном случае это обычно 20-30 дней, в зависимости от объема вашего заказа.

Тип деятельности:

Производитель / завод
Основная продукция:

Поворотные столы, станки, детали деревообрабатывающих станков, держатели инструментов и т.д.
Количество сотрудников:

100+
Год основания:

2019
Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

Одна неделя
Номер:

001
Среднее время ответа:

24H

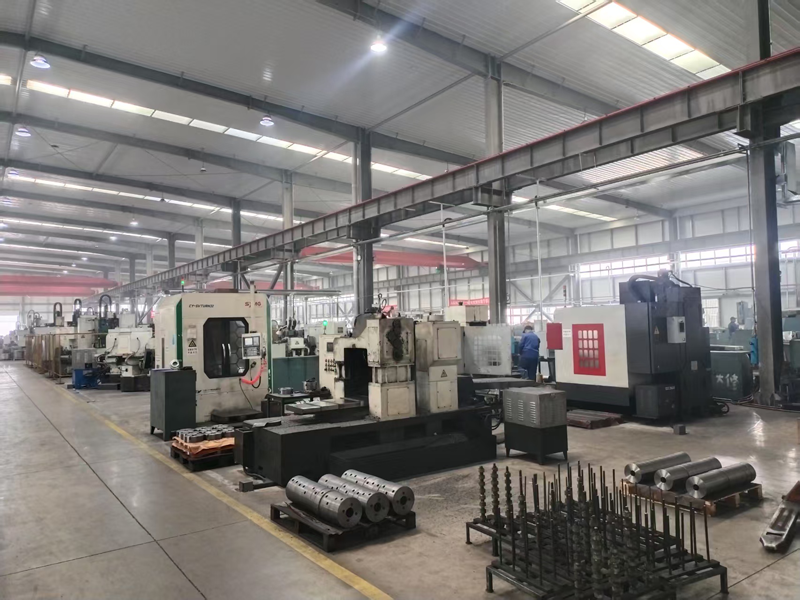

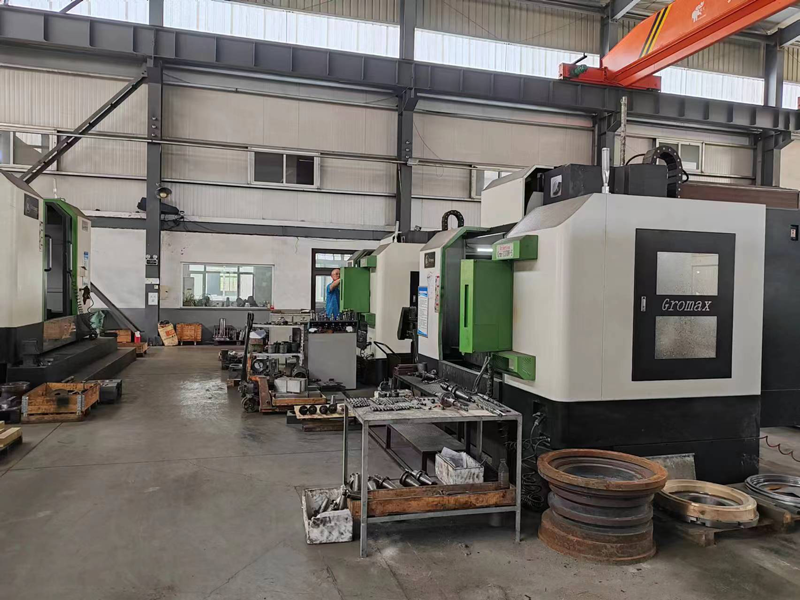

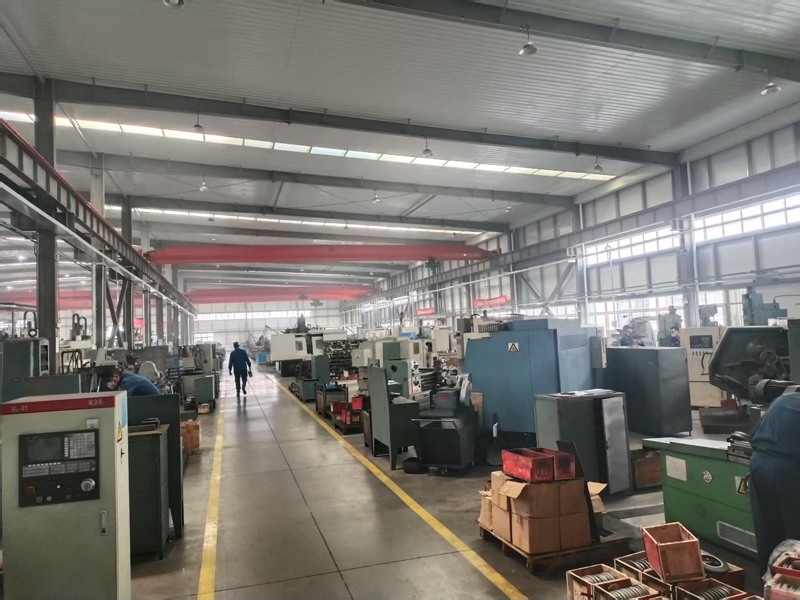

ООО Яньтай Фумао Машинери расположена в красивом прибрежном городе Яньтай, провинция Шаньдун. Наша фабрика уже более десяти лет занимается производством различных типов высокоточных четырех- и пятиосевых поворотных столов. У нас есть команда главных технических экспертов в этой области промышленности. Помимо существующих продуктов, мы также можем разработать некоторые новые продукты в соответствии с образцами или чертежами клиентов. Мы изготавливаем на заказ различные стили поворотных столов для клиентов из многих стран. Благодаря станкам с ЧПУ и передовым методам тестирования, мы поставили наше производство и управление под строгий контроль ISO9001, так что мы можем быть точными и тщательными на каждом шагу, чтобы удовлетворить реальные потребности наших клиентов и создать наш бренд «FMORE».
