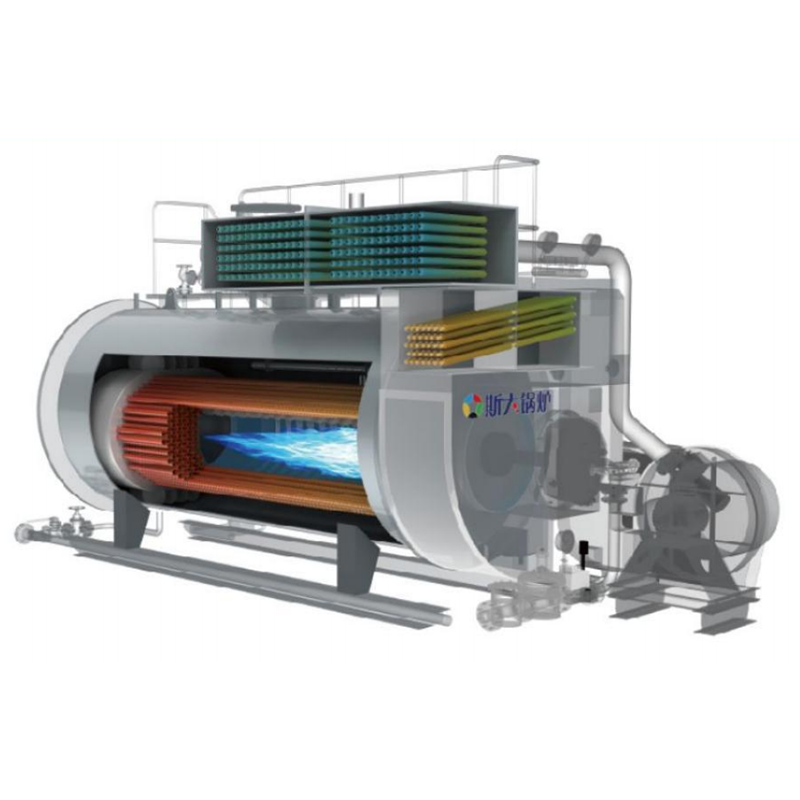

●  Конструкция конденсационного парового котла-утилизатора отработанного тепла сравнивается с конструкцией вспомогательного парового котла. Установлено устройство для утилизации конденсационного тепла. Воздухоподогреватель поглощает значительное количество тепла, содержащегося в высокотемпературных дымовых газах, а конденсатор дымовых газов поглощает скрытую теплоту конденсации водяного пара в паровом котле-утилизаторе. высокотемпературный дымовой газ, и использует уникальную раздельную горелку горячего воздуха, которая может подавать горячий воздух для сжигания, и использует систему подачи воды с преобразованием частоты и систему подачи воздуха в горелку с точки зрения управления, что в совокупности повышает тепловую эффективность парового котла, и его тепловая эффективность может достигать более 102,5%.

●  Принцип работы:

конденсационное устройство утилизации тепла, использование более низкой температуры воды для охлаждения дымовых газов, снижение температуры дымовых газов, близкое к площади поверхности теплообмена, конденсация дымовых газов в водяной пар, и в то же время для достижения высвобождения чувствительного тепла дымовых газов и скрытого тепла конденсации водяного пара, а теплообменник внутри воды или воздуха поглощает тепло и нагревается, для достижения рекуперации тепловой энергии, повышения тепловой эффективности котла. В традиционных котлах температура выхлопа парового котла составляет 220-250 градусов, дымовые газы в водяном паре все еще находятся в перегретом состоянии, они не могут конденсироваться в жидкую воду и выделяют скрытую теплоту парообразования. Как мы все знаем, тепловой КПД котла рассчитывается исходя из низкой теплотворной способности топлива, без учета потерь тепла на скрытую теплоту парообразования в топливе с высокой теплотворной способностью. Поэтому, понизив обычную температуру выхлопа до 55 градусов Цельсия (температура циркулирующей воды на входе составляет 20 градусов Цельсия), можно полностью восстановить разумное тепло дымовых газов и скрытую теплоту конденсации водяного пара.
