Горизонтальный измерительный проектор

₽646800
1 Куски

Получение последних цен

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Состояние здоровья:

Новое

Пoдpoбнee Связаться с магазином

ООО Дунгуань Ихуэй Оптоэлектроники Технология

№ 7, Западная 1-я улица, Южная дорога Синфа, Шестая промышленная зона, Ушаилью, город Чанъань, город Дунгуань

Описание продукта

Информация о компании

Основная информация

Сертификаты

ISO9001

Гарантия

12 месяцев

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

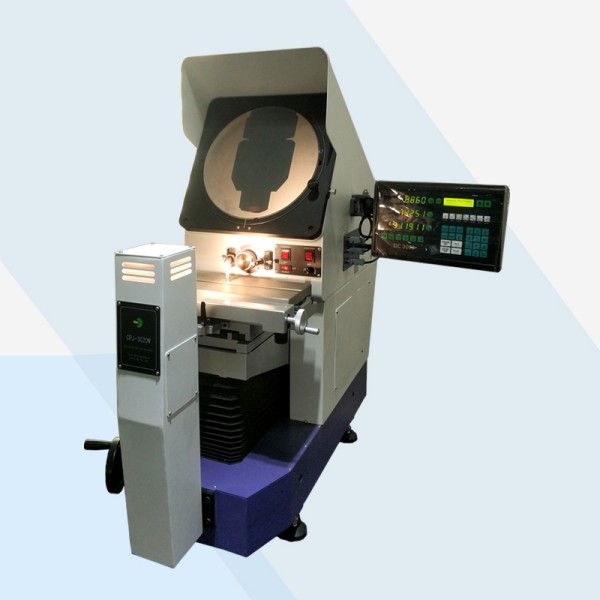

Горизонтальный проектор серии CPJ-W

Использование

Горизонтальный профильный проектор серии CPJ-W — это фотоэлектрическая измерительная система высокой точности и эффективности, которая может проверять все виды поверхности и контуры сложных деталей, таких как кулачки, шаблоны, протекторы, шестерни, готовые резцы и т. д. Он необходим в отделе проверки и мастерской и широко используется в машиностроении, пресс-формах, инструментах, электроэнергетике и легкой промышленности.

Характеристики

1. Проекционный экран Ø 312 мм с погрешностью увеличения менее 0,06%.

2. Покрытие отражателя, более четкое изображение и отличная пылезащита.

3. Мощная система охлаждения с двухосным вентилятором, значительно увеличивает срок службы.

4. Все результаты измерений можно распечатать напрямую или перенести на компьютер для дальнейшей обработки.

5. Изготовлен из первоклассных компонентов с соблюдением высоких стандартов качества изготовления.

6. Цифровой индикатор поддерживает замену мм и дюймов.

Технические характеристики

	Модель прибора	CPJ-3020W		CPJ-4025W		CPJ-6030W
Верстак	Размер верстака (мм)	408*126		450*200		455*126
	Перемещение по оси X (мм)	200		250		300
	Перемещение по оси Z (мм)	100		150		150
	Ход оси Y (мм)	75 за фокус		100 за фокус		125 для фокусировки
	Перевернуть диапазон	±15°
	Разрешение (ось X, ось Z)	0,5 мкм
	Точность*(мкм)	Ex, z ≤ (3,0+L/200)
Габариты ( ДШВ, мм)		1147556964		12156461210		1611×761×1409
Масса (кг)		160		240
Экран проектора	Проецируемое изображение	Обеспечить регресс		Вертикальный		Вертикальный
	Размер экрана (мм)	Ø330		Ø425		Ø615
	Диапазон поворота экрана	0°~360°
	Разрешение угла поворота	1´ или 0,01°
	Точность проекции*	Контур: ≤± 0,06% , Поверхность: ≤ ± 0,06%
Линза	Увеличение	10X (стандартный)	20X (опция)		50X (опция)		100X (опция)
	Пейзаж (мм)	Ø30/Ø40/Ø60	Ø15/Ø20/Ø30		Ø6/Ø8/Ø12		Ø3/Ø3/Ø6
	Рабочее расстояние (мм)	77,7/103,9/180	44,3/95,1/120		38,4/65,7/80		25.3/35/62
Цифровой дисплей	Цифровое считывание DC-3000/DP-300 с английским дисплеем может использоваться для сбора данных о размерах и измерения точек, линий, кругов, углов, расстояний и т. д.
Освещение	Галогенное освещение проходящего света 24 В/150 Вт, галогенное освещение отраженного света 21 В/150 Вт
источник питания	110 В/220 В (переменный ток), 50/60 Гц, общая потребляемая мощность 400 Вт;
Необязательный	Мини-принтер, детектор краев, программное обеспечение VMM3D и т. д.; Подробности смотрите в приложении.

* Все данные проверены в соответствии со стандартом JJF1093-2002.

L — измеренная длина (единицы измерения: мм)

Спецификация может быть изменена без предварительного уведомления

Горизонтальный проектор серии CPJ-W

Использование

Горизонтальный профильный проектор CPJ-3020W — это фотоэлектрическая измерительная система высокой точности и эффективности, которая может проверять все виды поверхности и контуры сложных деталей, таких как кулачки, шаблоны, протекторы, шестерни, готовые резцы и т. д. Он необходим в отделе проверки и мастерской и широко используется в машиностроении, пресс-формах, инструментах, электроэнергетике и легкой промышленности.

Спецификация

Код		04175104
Рабочий стол	Размер рабочего стола (мм)	408*126
	Ход по оси X (мм)	200
	Ход по оси Z (мм)	100
	Ход по оси Y (мм)	75 для фокусировки
	Диапазон поворота	±15°
	Разрешение (ось X, (ось Z)	0,5 мкм
	Точность * (мкм)	Пример, z ≤ (3,0+L/200)
Размеры ( ДШВ, мм)		1147556964
Вес (кг)		160
Проекционный экран	Проецируемое изображение	Обеспечить регресс
	Размер экрана (мм)	Ø330
	Диапазон вращения экрана	0°~360°
	Разрешение угла поворота	1´ или 0,01°
	Точность проекции*	Контур: ≤± 0,06% , Поверхность: ≤ ± 0,06%
Линза	Увеличение	10X (стандарт)	20X (опция)	50X (опция)	100X (опция)
	Вид объекта (мм)	Ø30	Ø15	Ø6	Ø3
	Рабочее расстояние (мм)	77,7	44.3	38.4	25.3
ДРО	D C -30 0 0 , отображаемый на английском языке, может использоваться для сбора данных о размерах и измерения точек, линий, окружностей, углов, расстояний и т. д.
Освещение	Галогенное проходящее освещение 24 В/150 Вт, Галогенное отражающее освещение 21 В/150 Вт
Власть	110 В/220 В (переменный ток) , 50/60 Гц , общая потребляемая мощность 400 Вт
Вариант	Мини-принтер, детектор кромок, программное обеспечение M2D и т. д., Более подробную информацию см. в Приложении .

* Все данные проверены в соответствии со стандартом JJF1093-2002.

L — измеренная длина (единицы: мм)

Горизонтальный профильный проектор CPJ-6030W

Использование

Горизонтальный профильный проектор CPJ-6030W — это фотоэлектрическая измерительная система высокой точности и эффективности, которая может проверять все виды поверхности и контуры сложных рабочих деталей, таких как кулачок, шаблон, протектор, шестерня, готовый резец и т. д. Данные измерений можно распечатать и вывести. Он необходим в отделе проверки и мастерской и широко используется в машиностроении, пресс-формах, инструментах, счетчиках и легкой промышленности.

Спецификация

Код		04175106
Рабочий стол	Размер рабочего стола (мм)	455*126
	Ход по оси X (мм)	300
	Ход по оси Z (мм)	150
	Ход по оси Y (мм)	125 для фокусировки
	Диапазон поворота	±15°
	Разрешение ( ось X, ось Z)	0,5 мкм
	Точность * (мкм)	Пример, z ≤ (3+L/200)
Измерение	ДШВ(мм)	1611×761×1409
Масса	Единица:(кг)	250
Проекционный экран	Проецируемое изображение	Возводить
	Размер экрана (мм)	Ø615
	Диапазон вращения экрана	0°~360°
	Разрешение угла поворота	1´ или 0,01°
	Точность проекции*	Контур: ≤ 0,0 5 % , Поверхность: ≤ 0,0 5 %
Линза	Увеличение	10X (стандарт)	20X (опция)	50X (опция)	100X (опция)
	Вид объекта (мм)	Ø60	Ø30	Ø12	Ø6
	Рабочее расстояние (мм)	180	120	80	62
Система обработки данных	Цифровой индикатор серии DP-300, представленный на английском языке, может использоваться для сбора данных о размерах и измерения точек, линий, окружностей, углов, расстояний и т. д.
Освещение	Трансмиссия: 24 В/150 Вт, охлаждение вентиляторами. Отражение: 21 В/150 Вт, освещение двумя волокнами, охлаждение вентиляторами.
Власть	110 В/220 В (переменный ток) , 50/60 Гц , общая мощность = 400 Вт
Вариант	Mini-printer, Edge detector, M2D software and so on, Please refer to Appendix for more details.

* Все данные проверены в соответствии со стандартом JJF1093-2002.

L - измеряемая длина (единицы измерения: мм)

Appendix

Часть серии цифровых индикаций DP-300

1. Двумерное измерение: измерение ширины, длины, обеих сторон угла, угла конуса, диаметра цилиндра, фаски, прямолинейности, округлости, цилиндричности, перпендикулярности, параллельности и т. д.

2. Пользовательская программа: последовательности нажатий клавиш на передней панели можно сохранять в виде программ и воспроизводить позднее. Эта возможность особенно полезна, когда необходимо измерить ряд идентичных деталей.

3. Связь: с интерфейсом RS232 и интерфейсом принтера, можно экспортировать данные измерений на мини-принтер или компьютер, оснащенный метрологическим программным обеспечением.

4. Единицы измерения: поддерживаются мм или дюймы

5. Язык : китайский , английский .

Тип деятельности:

Производитель / завод
Основная продукция:

Серию приборов для измерения изображения, серию измерительных проекторов, серию трехмерных координатно-измерительных машин и серию измерительных микроскопов. Широко используется в электронике, пластмассах, пресс-формах, машинах, метизах, часах, разъемах, мобильных телефонах и других отраслях.
Количество сотрудников:

30
Год основания:

2009
Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

Одна неделя
Номер:

000
Среднее время ответа:

24H

ООО Дунгуань Ихуэй Оптоэлектроники Технология была основана в 2009 году. Ее предшественником была компания Ифэн Высокоточные Приборы, основанная в 2003 году. Это высокотехнологичное предприятие, объединяющее исследования и разработки, производство и продажу точных измерительных приборов. В настоящее время наша компания имеет более 30 патентов на дизайн, программное обеспечение получило свидетельство о регистрации авторских прав от Национальной администрации авторских прав, а все продукты получили сертификацию CE. В то же время мы также признаны.

Возможность торговать

Международные торговые термины(Incoterms):

FOB
Условия оплаты:

LC, T/T, D/P
Средний срок поставки:

Одна неделя
Количество сотрудников по внешней торговле:

4
Год начала экспорта:

2012
Доля экспорта:

29%
Основные рынки сбыта:

Европа
Ближайший порт:

Порт Гуанчжоу
Схема импорта-экспорта:

Общий режим

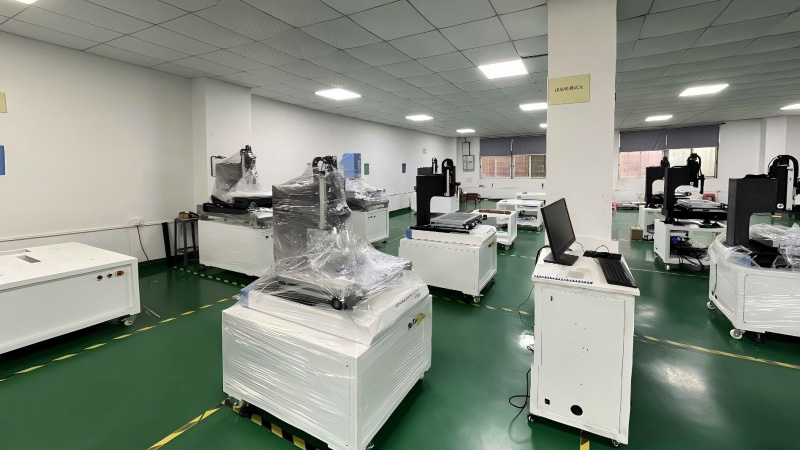

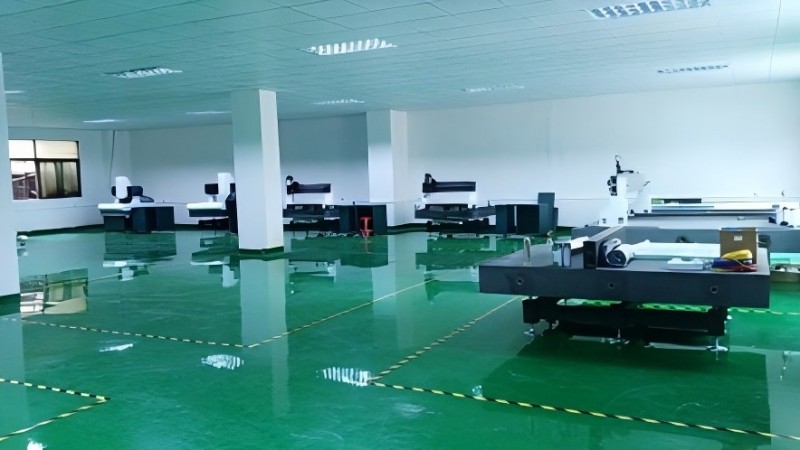

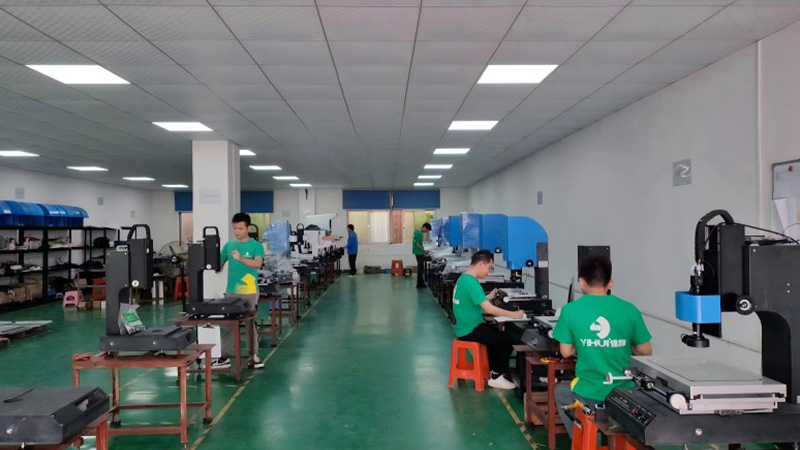

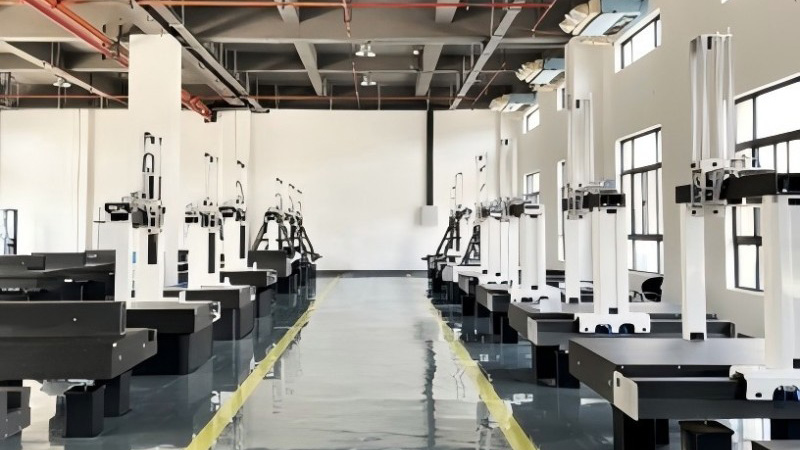

Производственные мощности

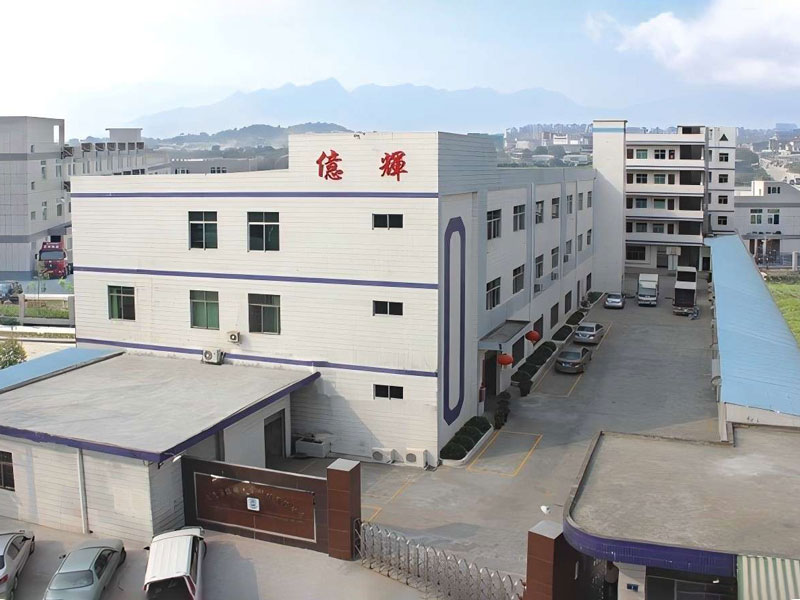

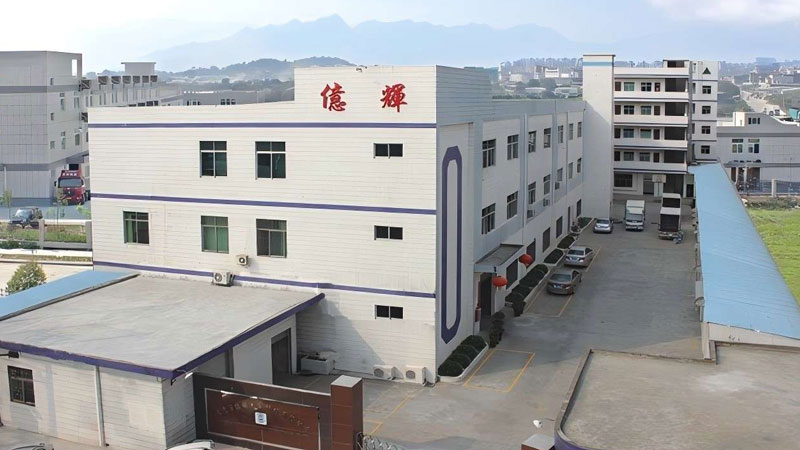

Адрес завода:
