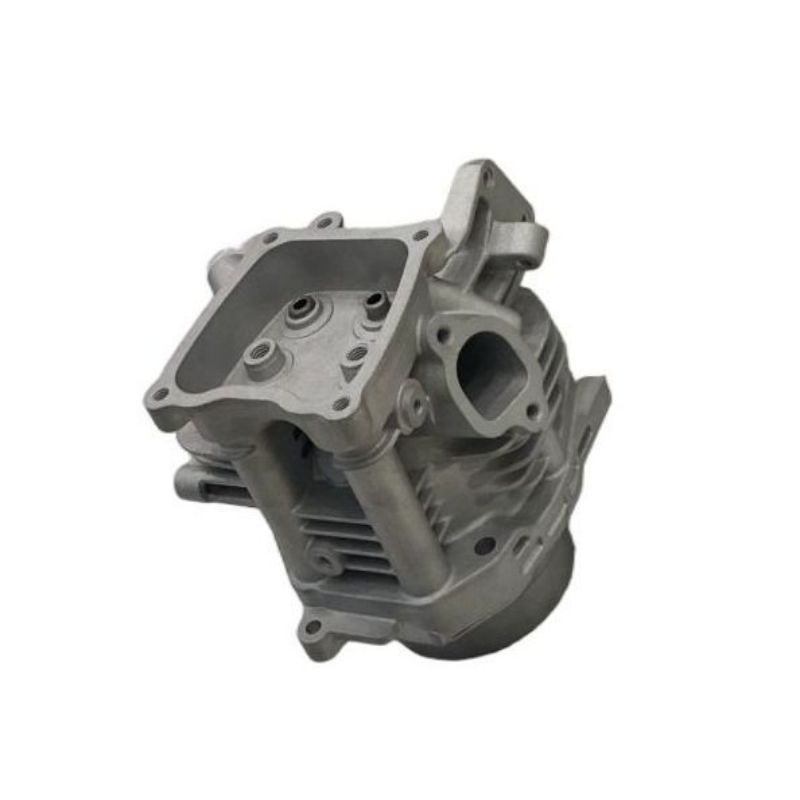

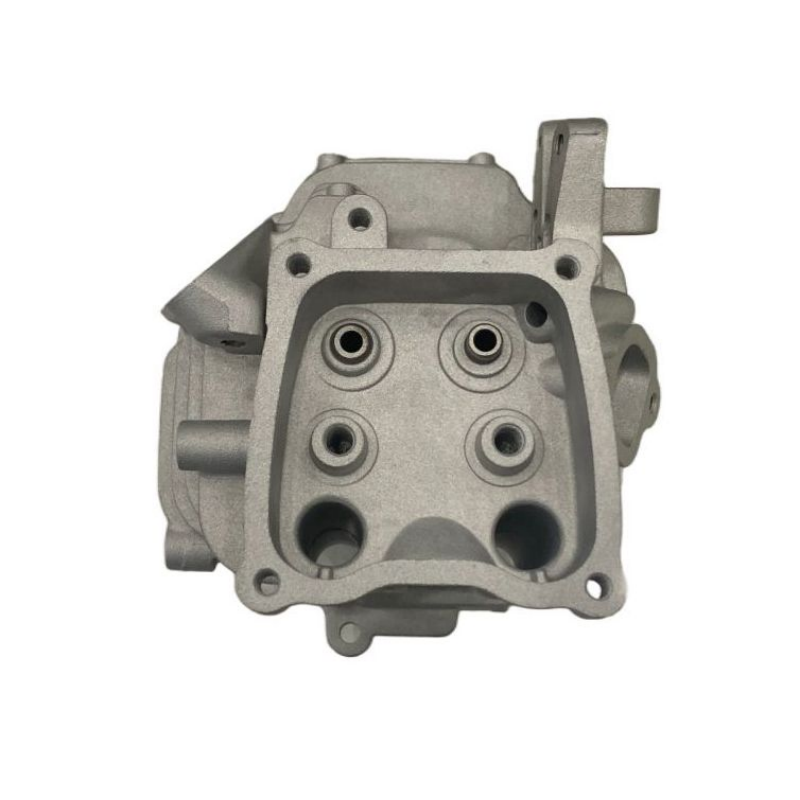

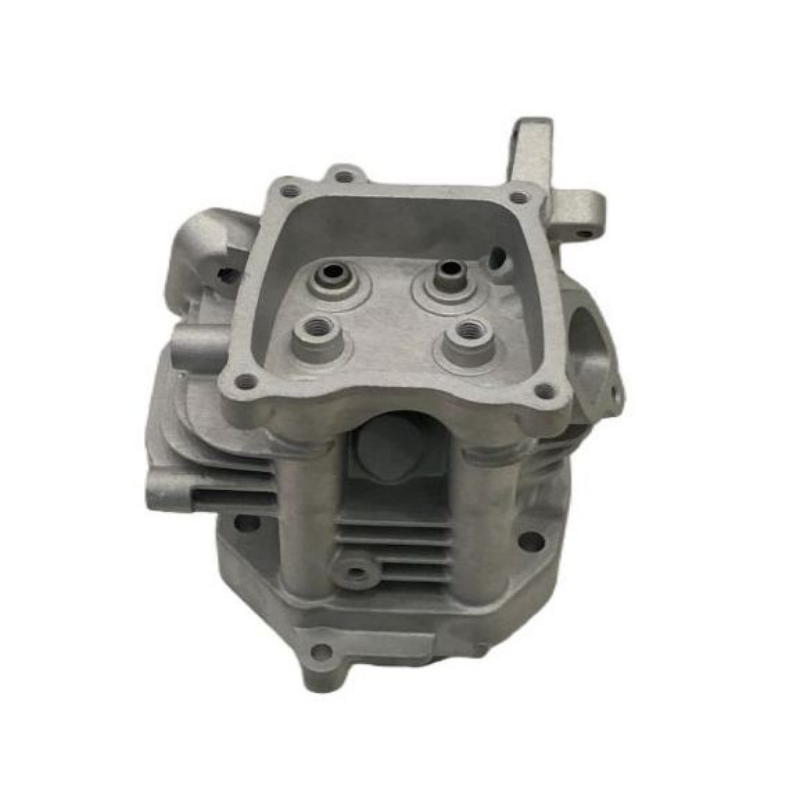

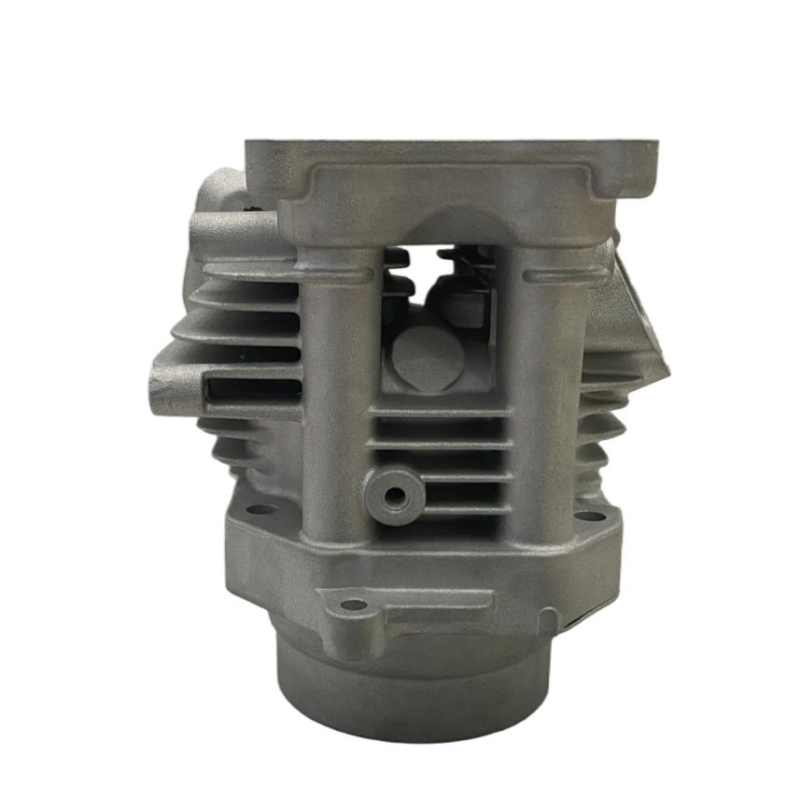

Название продукта: Головка блока цилиндров ZS675-SU

Усилие смыкания: 3 600 T

Категория: Алюминиевые автомобильные компоненты

Вес пресс-формы: 8.5 T

Вес изделия: 6.85 KG

Применение: Разработана для высокопроизводительных двигательных систем, эта прецизионная пресс-форма производит алюминиевые головки цилиндров методом литья под давлением 3 600 тонн. Решение позволяет создавать сложные внутренние охлаждающие каналы и интегрированные седла клапанов, обеспечивая превосходное тепловое управление при снижении веса компонента на 40% по сравнению с традиционными чугунными конструкциями, что делает его идеальным для турбированных и гибридных силовых установок.

Описание продукта:

Данная пресс-форма использует технологию сверхвысокого давления литья 3 600 тонн, специально разработанную для производства головок цилиндров высокопроизводительных двигателей, обеспечивая прецизионное изготовление 6,85-кг алюминиевых компонентов. Оснащенная 16 независимыми механизмами вытяжных стержней и термостойкими сердечниками, она гарантирует безупречное формование сверхтонких (0,5 мм) водяных рубашек охлаждения и сложных впускных каналов с шероховатостью поверхности камеры сгорания Ra0,4 мкм. Инновационная технология закалки в форме и многоканальная система охлаждения позволяют изделию полностью соответствовать требованиям экстремальных условий работы турбированных двигателей. Оптимизированная вакуумная система заливки обеспечивает внутреннюю пористость ниже 0,2%, а интегрированная система баз обработки гарантирует точность критических размеров в пределах ±0,03 мм. Модульная конструкция пресс-формы позволяет быстро переключаться между различными конфигурациями клапанов, сохраняя уровень выхода годной продукции на уровне 99,4%.

Извлечение изделия: Система вытяжных стержней

Твердость: >HRC45

Производственная мощность: 50 шт/год

Срок службы пресс-формы: В среднем >100 000 циклов

Технология производства: Вакуумное литье под высоким давлением (HPDC)

Возможность кастомизации: Да

Производственный процесс:

1.Проектирование пресс-формы: Консультации с клиентом, 3D-моделирование, подбор материалов

2.Черновая обработка: Фрезерование на станках с ЧПУ, удаление припусков

3.Термообработка: Вакуумная закалка, двойной отпуск, стабилизация твердости

4.Чистовая обработка: Высокоскоростное фрезерование (HSM), электроэрозионная обработка (EDM), проволочная резка

5.Обработка поверхности: Полировка, PVD-покрытие, азотирование

6.Сборка и наладка: Проверка смыкания, пробное литье

Образцы: Бесплатные литые образцы (доставка оплачивается заказчиком)

Расчеты: Банковский перевод (T/T) или аккредитив (L/C)

Условия поставки: EXW, FOB, CFR, CIF (Шанхай/другие китайские порты)

Гарантия: В соответствии со сроком службы пресс-формы

Упаковка: Стандартный экспортный деревянный ящик

Код ТН ВЭД: 8480411000

Сертификаты: ISO9001, IATF16949, SGS, TÜV
