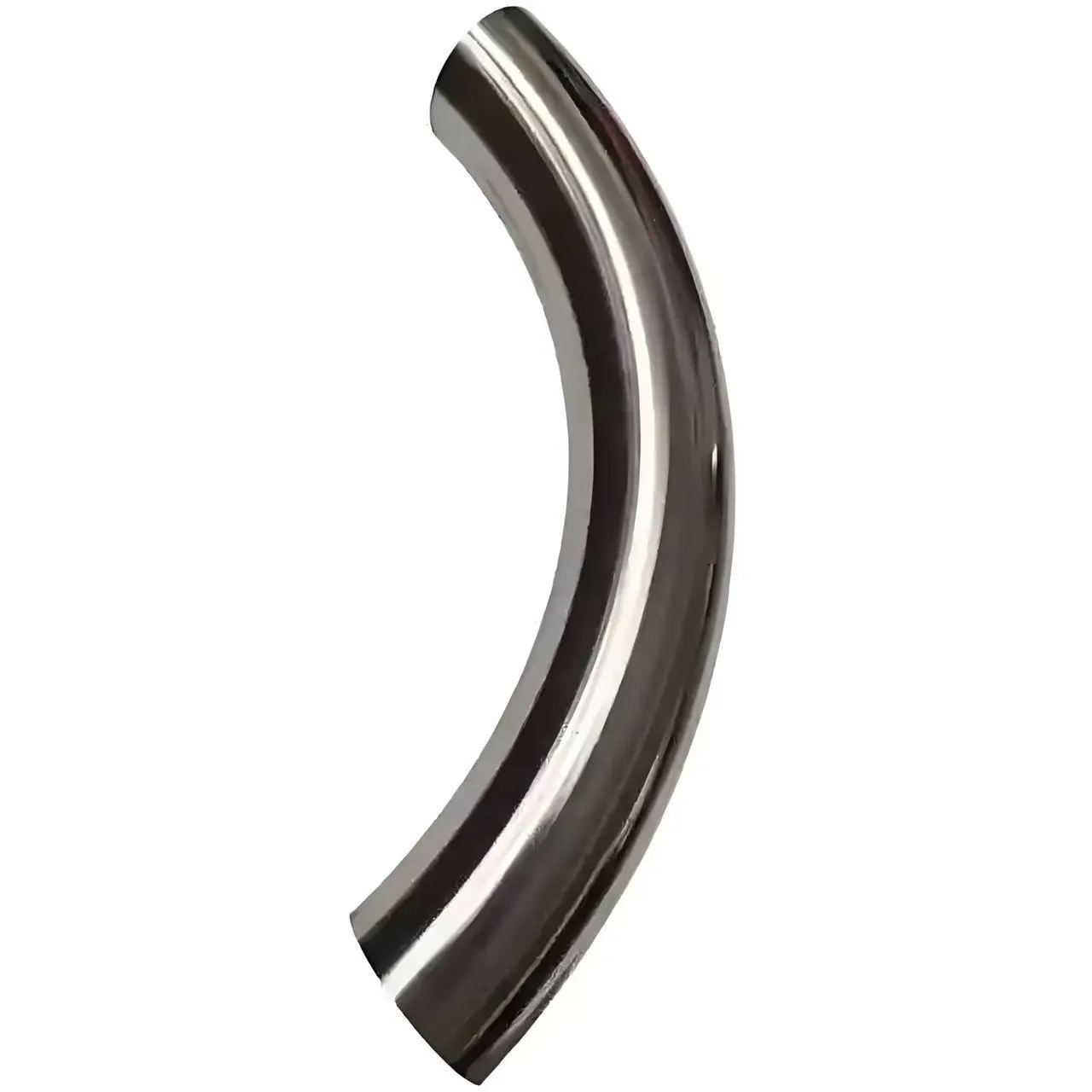

Гнутая труба из нержавеющей стали

₽1840.8
50+ товар
₽1920.1
50 товар

Получение последних цен

Параметры продукта

сделанный на заказ:

Доступно
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Хэбэй Сенчури Нью Стар Пайп Индастри

д. 68, р-н Синьдянь, уезд Мэнцунь, г. Цанчжоу, пров. Хэбэй

Описание продукта

Информация о компании

Основная информация

Угол изгиба

45°、90°、180°

стандартный

GB/T 12459

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Основное понятие гнутой трубы

Гнутая труба изгибается с помощью комплектного гибочного оборудования, при этом радиус изгиба (R) является важным параметром. Когда радиус изгиба большой (R > 1,5 наружного диаметра трубы D, т.е. R > 1,5D), обычно называется гнутой трубой, её изогнутая часть больше, течение более плавное; а когда радиус изгиба маленький (R ≤ 1,5D), то обычно называется отводом, изгиб более крутой.

Классификация гнутых труб

Способ классификации	Тип	Характеристики/Примечания
По радиусу изгиба	Гнутая труба с длинным радиусом	R=1.5D, меньшее сопротивление потоку
	Гнутая труба с коротким радиусом	R=1.0D, занимает меньше места
По технологии изготовления	Холодногнутая труба	Гнется при комнатной температуре, низкая стоимость, простая изготовка, но меньшая жесткость, подходит для обычных условий или труб малого диаметра
	Горячегнутая труба	Гнется после нагрева (например, нагрев ТВЧ), широкая адаптация, особенно подходит для труб большого диаметра, с толстой стенкой или из специальных материалов, лучшее качество
По материалу	Металлическая гнутая труба	Углеродистая сталь, легированная сталь, нержавеющая сталь, цветные металлы и др., высокая прочность, хорошая стойкость к давлению
	Неметаллическая гнутая труба	Пластиковые гнутые трубы, такие как ПВХ, ПЭ, ПП и др., легкий вес, коррозионная стойкость, подходят для определенных сред и условий

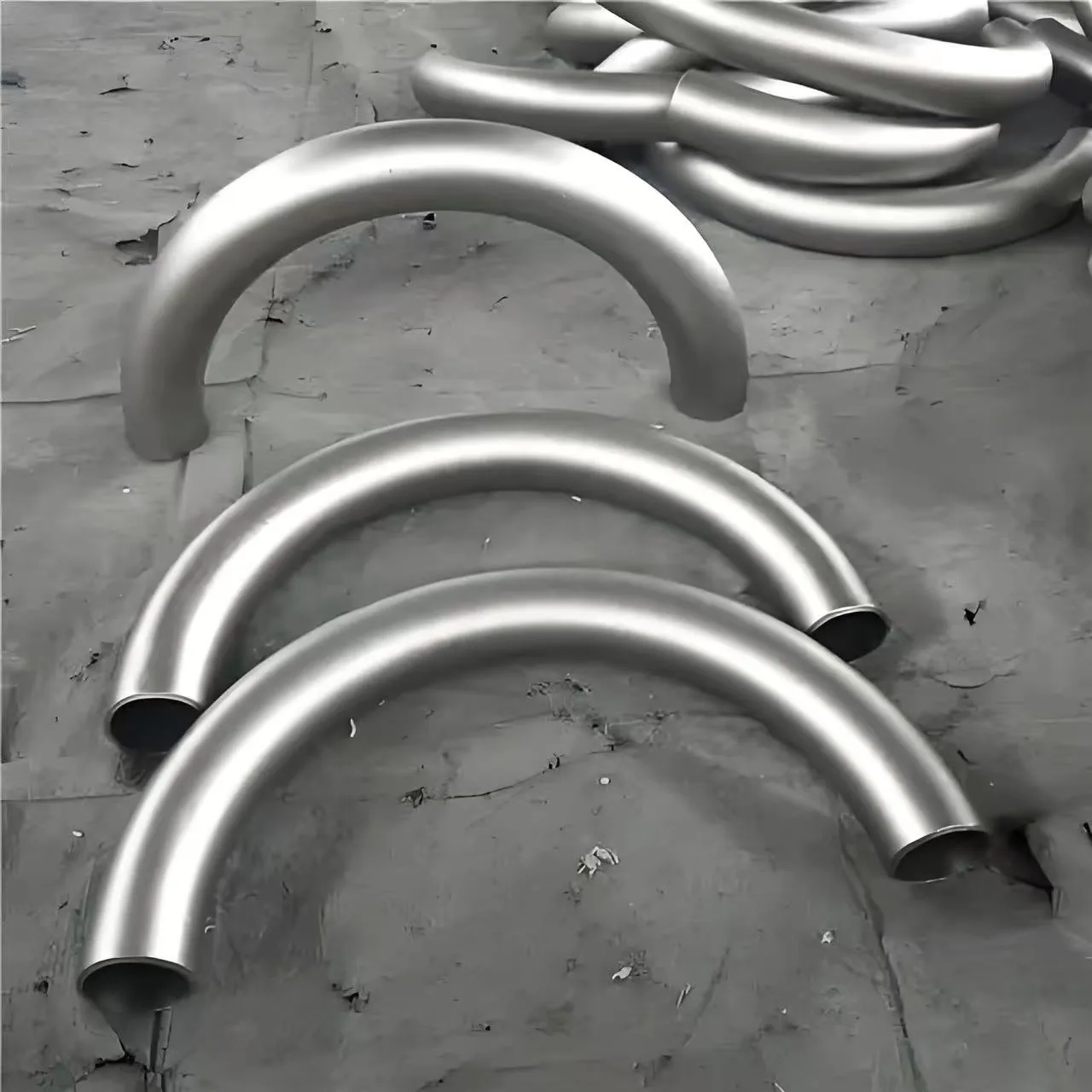

По конструктивной форме	U-образная труба	Может заменить два отвода на 90°, часто используется для подключения радиаторов и т.д.
	Обратный изгиб (S-образный изгиб)	Обычно имеет два угла изгиба по 135°, используется для обхода препятствий или регулировки в плоскости
	Дуговая гнутая труба	Обычно имеет три угла изгиба (середина 90°, боковые углы 135°), используется для обхода других трубопроводов
По форме сварного шва	Бесшовная гнутая труба	Без сварного шва, высокая стойкость к давлению, внутренняя поверхность гладкая, подходит для условий высокого давления или высоких требований к чистоте
	Сварная гнутая труба	Изготовлена путем сварки из листового материала, стоимость, широкое применение

Ключевые параметры гнутых труб

Выбор подходящей гнутой трубы требует учета следующих ключевых параметров:

Радиус изгиба (R): Определяет степень изгиба трубопровода. Чем больше значение R, тем плавнее изгиб, меньше сопротивление потоку жидкости, но больше занимаемое пространство; меньшее значение R обеспечивает более крутой изгиб, экономит пространство, но может увеличить сопротивление потоку и эрозию.

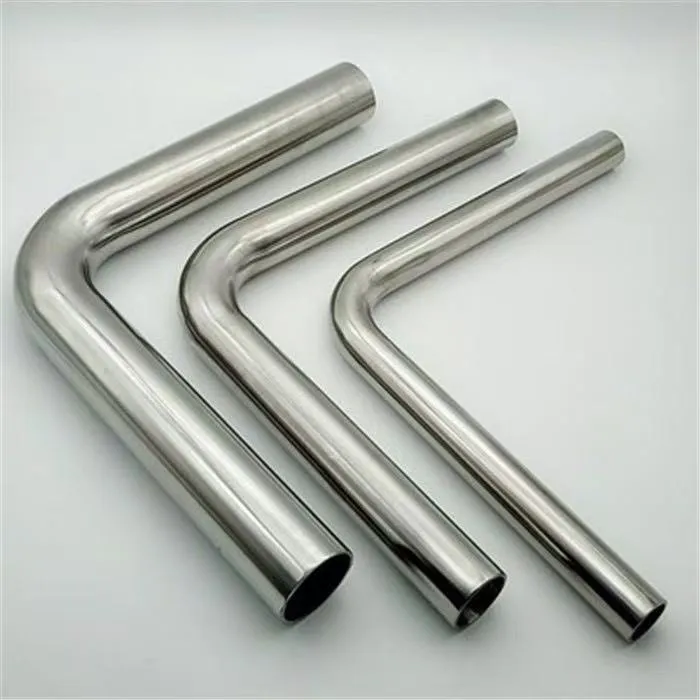

Угол изгиба: Распространенные значения 45°, 90°, 180° и др., должны определяться в соответствии с фактической конфигурацией трубопровода.

Номинальный диаметр (DN): Обозначает размерные характеристики гнутой трубы, должен соответствовать присоединяемому трубопроводу.

Толщина стенки: Непосредственно влияет на прочность под давлением и срок службы гнутой трубы. В процессе гибки наружная стенка трубы утоняется, необходимо контролировать процент утонения (обычно требуется не более 15%).

Технология изготовления гнутых труб

Производство гнутых труб в основном включает два процесса: холодную гибку и горячую протяжку (горячую гибку)

Процесс холодной гибки: Гнется непосредственно механическими штампами при комнатной температуре. Преимущества: не требует нагрева, проста в выполнении, низкая стоимость, подходит для труб малого диаметра и материалов с хорошей пластичностью. Но для труб большого диаметра или с толстой стенкой холодная гибка может привести к увеличению овальности или образованию гофр.

Процесс горячей протяжки (горячей гибки): Обычно используется среднечастотный индукционный нагрев для нагрева изгибаемой части до пластического состояния, затем под механическим усилием происходит гибка и быстрое охлаждение для фиксации формы (поэтому также называется гибкой на среднечастотных установках). Преимущества: широкая адаптивность, возможность гибки труб большого диаметра и с толстой стенкой, хорошее качество формовки, равномерная толщина стенки.. Недостатки: большие инвестиции в оборудование, высокое энергопотребление.

Кроме того, пластиковые гнутые трубы изготавливаются методами литья под давлением, термической сварки и термической гибки.

Ключевые моменты выбора гнутых труб

При выборе гнутых труб необходимо учитывать следующие аспекты:

Характеристики среды: Учитывайте коррозионную активность, температуру и давление транспортируемой среды для определения подходящего материала и класса давления. Например, для коррозионных сред могут быть выбраны нержавеющие или пластиковые гнутые трубы.

Требования трубопроводной системы: В соответствии с требованиями к давлению и температуре системы выбирайте гнутые трубы, соответствующие стандартам, например, бесшовные гнутые трубы для применений под высоким давлением.

Ограничения пространства: При ограниченном монтажном пространстве рассмотрите возможность использовать гнутые трубы с коротким радиусом или специальной формы (например, U-образные трубы, обратные изгибы).

Технология и стоимость: Холодногнутые трубы имеют более низкую стоимость и подходят для обычных применений; горячегнутые трубы обладают лучшими характеристиками и используются для более требовательных применений. Сварные гнутые трубы имеют низкую стоимость, бесшовные гнутые трубы обладают лучшими характеристиками.

Стандарты и нормы: Выбирайте продукцию, соответствующую применимым национальным и отраслевым стандартам (таким как GB/T 12459), чтобы обеспечить качество и безопасность.

Области применения гнутых труб

Гнутые трубы широко применяются во многих отраслях:

Нефтехимическая промышленность: Трубопроводные системы для транспортировки нефти, газа, химических сред.

Энергетика: Трубопроводы котлов, тепловых систем.

Строительство: Строительные конструкции (например, арочные стальные конструкции), водоснабжение и канализация, вентиляционные трубопроводы.

Машиностроение: Применяются в таких отраслях, как спортивное оборудование, производственные линии и др.

Транспорт: Выхлопные трубы автомобилей, судовые трубопроводы, велосипедные рамы и др.

Мебель и бытовая техника: Металлическая мебель, трубопроводы кондиционеров и холодильного оборудования, сантехнические смесители и др.

Монтаж и качество гнутых труб

Монтаж гнутых труб требует обеспечения соответствия трубопроводам и надежности соединения (сварка, фланцевое соединение и т.д.). При сварке необходимо гарантировать качество сварных швов.

(например, экологически чистые водоосновные смазки）способствуют улучшению качества поверхности и увеличению срока службы штампа.

Резюме

Гнутые трубы, являясь ключевыми фитингами для изменения направления трубопроводов, требуют комплексного учета различных факторов при выборе, таких как радиус изгиба, материал, технология, стандарты и область применения. Холодногнутые трубы экономичны и практичны, горячегнутые трубы обладают лучшими характеристиками; металлические гнутые трубы имеют высокую прочность, пластиковые гнутые трубы устойчивы к коррозии; бесшовные гнутые трубы используются под высоким давлением, сварные гнутые трубы имеют низкую стоимость. Понимание этих особенностей и различий помогает выбрать наиболее подходящие гнутые трубы для трубопроводной системы.

Надеемся, что приведенная информация поможет вам лучше понять гнутые трубы. Если у вас есть конкретная область применения или дальнейшие вопросы, мы будем рады предоставить более конкретные рекомендации.
