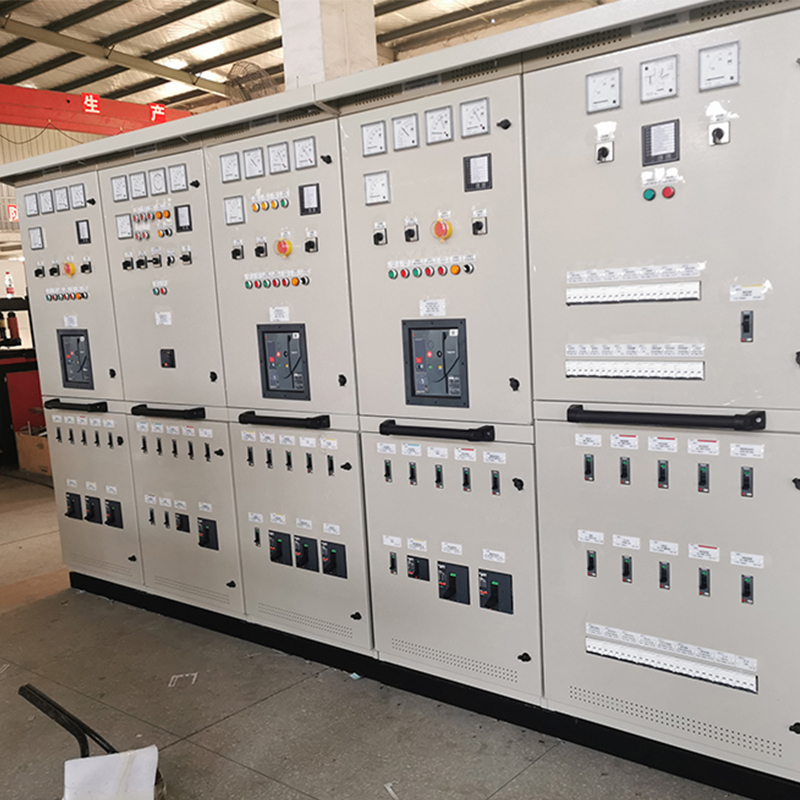

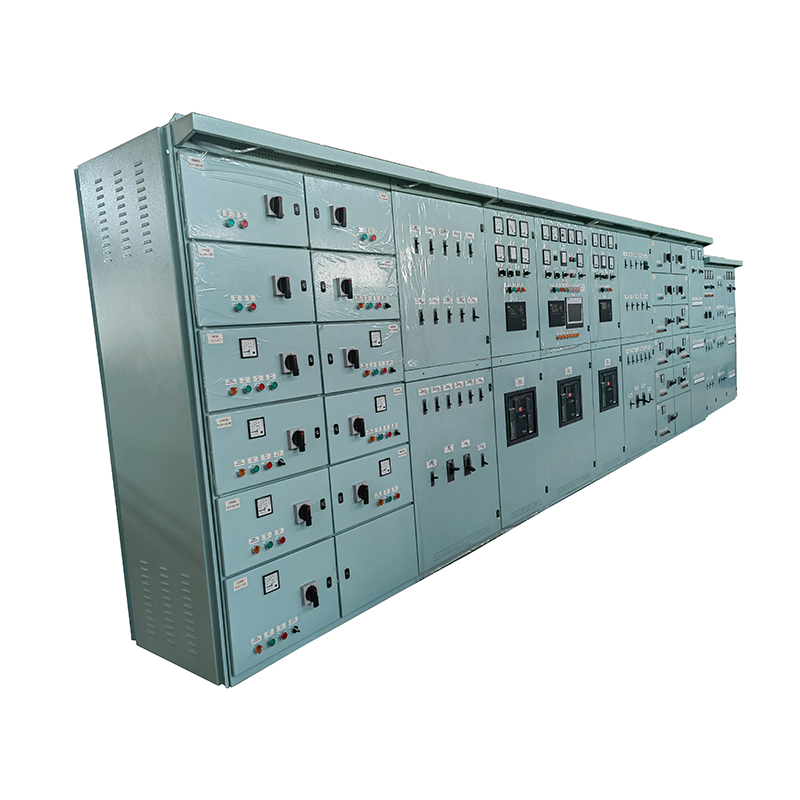

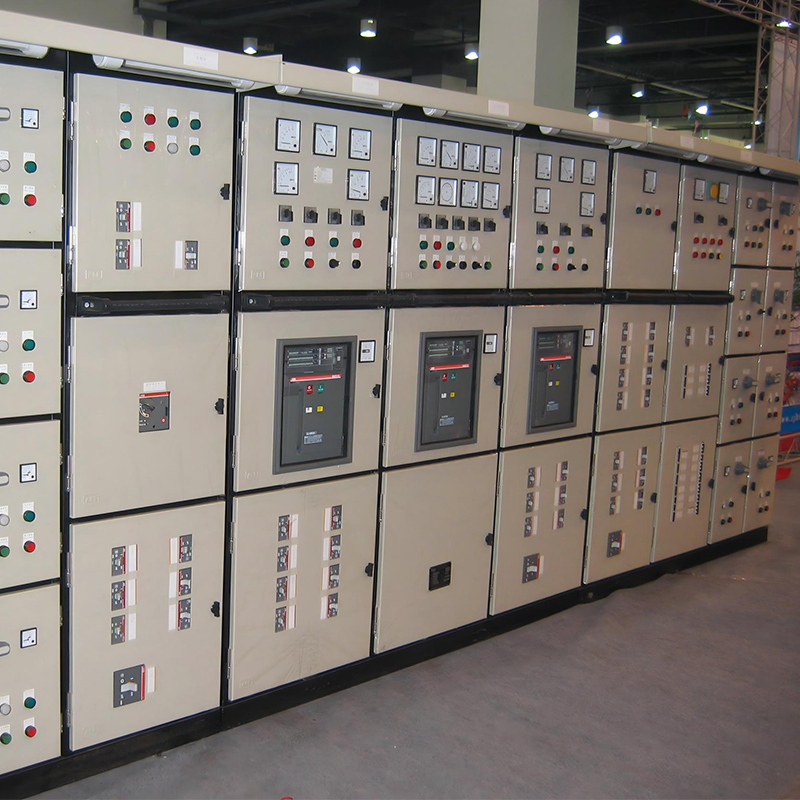

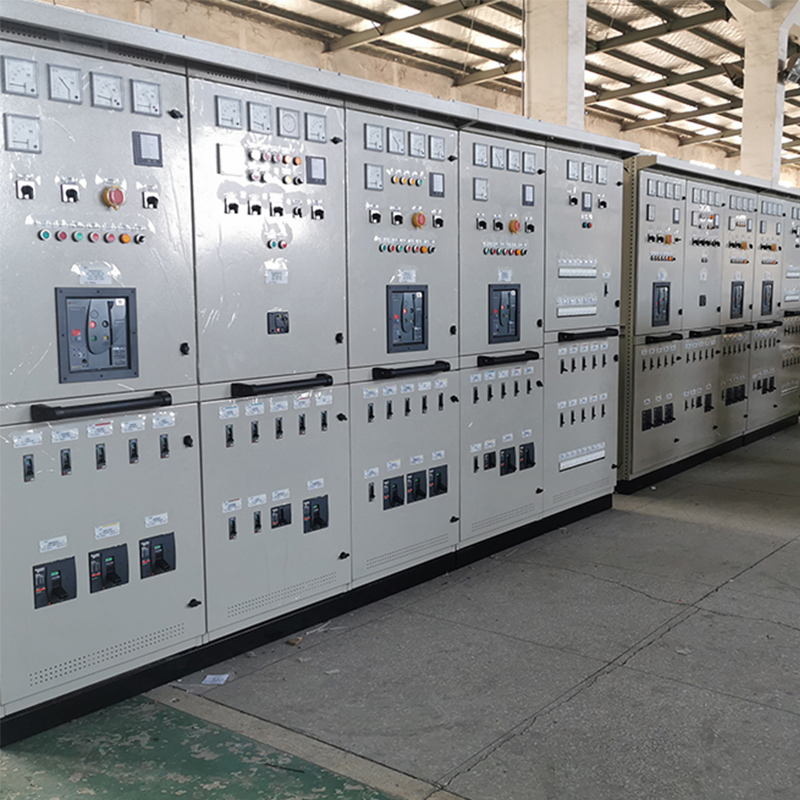

Главный распределительный щит AJZP-01 – это наше собственное разработанное распределительное устройство, подходящее для отдельных генераторов с выходной мощностью системы менее 3000 кВт или для электростанций с несколькими генераторами, работающими параллельно. Эта система контролирует, защищает, контролирует и управляет генерацией, передачей и распределением электроэнергии по всей судовой энергосистеме. Она также измеряет, контролирует и управляет мощностью генераторов, потребителей и оборудования электростанции, обеспечивая надежное электроснабжение всей судовой энергосистемы и стабильную работу нагрузок. Данное изделие соответствует спецификациям китайских и международных классификационных обществ, включая CCS, DNVGL, ABS, BV, NK и LR, а также стандартам морской отрасли и национальным стандартам.

Компоненты системы

Панель управления генератором

Панель управления синхронизацией генератора

Панель управления секционным выключателем

Панель управления силовой нагрузкой

Панель управления запуском насоса

Панель управления осветительной нагрузкой

Панель управления береговой связью

Панель управления аварийной связью

Описание функций

Интегрированная система управления интеллектуальной судовой электростанцией (PMS)

Интегрированная система управления интеллектуальной судовой электростанцией (PMS) координирует управление оборудованием энергосистемы, оптимизирует электроснабжение, рационализирует распределение мощности в системе электростанции, обеспечивает ее надежную работу и обеспечивает полностью автоматизированную работу электростанции. Это предотвращает аварии, снижает риск ручного управления, уменьшает нагрузку на пользователя и трудоемкость. Интеллектуальная система распределения мощности и управления генератором обеспечивает управление мощностью, защиту генератора от коротких замыканий, перегрузок, обратной мощности и ступенчатое отключение нагрузки. Она также обеспечивает автоматическое параллельное подключение, автоматическое регулирование частоты и нагрузки, а также автоматический запуск генераторной установки. Во время работы генератора она контролирует и контролирует различные параметры, такие как напряжение, ток, cos 0, частота (Гц) и мощность (кВт). Система генерирует звуковые и визуальные сигналы тревоги при выходе параметров за пределы допустимых значений (например, низкое сопротивление изоляции сети, ступенчатое отключение нагрузки и т. д.).

Режимы и функции управления системой электростанции

Система электростанции имеет ручной, полуавтоматический и автоматический режимы управления. Она рассчитывает мощность электростанции и работает автономно в соответствии с требованиями и заданными условиями. Она может автоматически запускать и останавливать генераторные установки, подключать и отключать их, распределять нагрузку и выполнять запросы о перегрузке в пределах заданных настроек.

Управление состоянием системы электростанции и ее функции

Система использует стандартные протоколы связи, такие как Modbus и TCP/IP, оснащена интерактивным человеко-машинным интерфейсом, интеллектуальной системой обнаружения и определения места повреждения изоляции, сбора данных о состоянии нагружаемого оборудования, отображения состояния оборудования электростанции, самодиагностики распределительного оборудования, индикации неисправностей и соответствующих дисплеев, обеспечивая исправную работу системы. Система также оснащена интеллектуальными дисплеями и обеспечивает оперативное уведомление или обращение за решением проблемы. Она также может взаимодействовать и обмениваться данными с системой мониторинга и управления аварийной сигнализацией судна.
