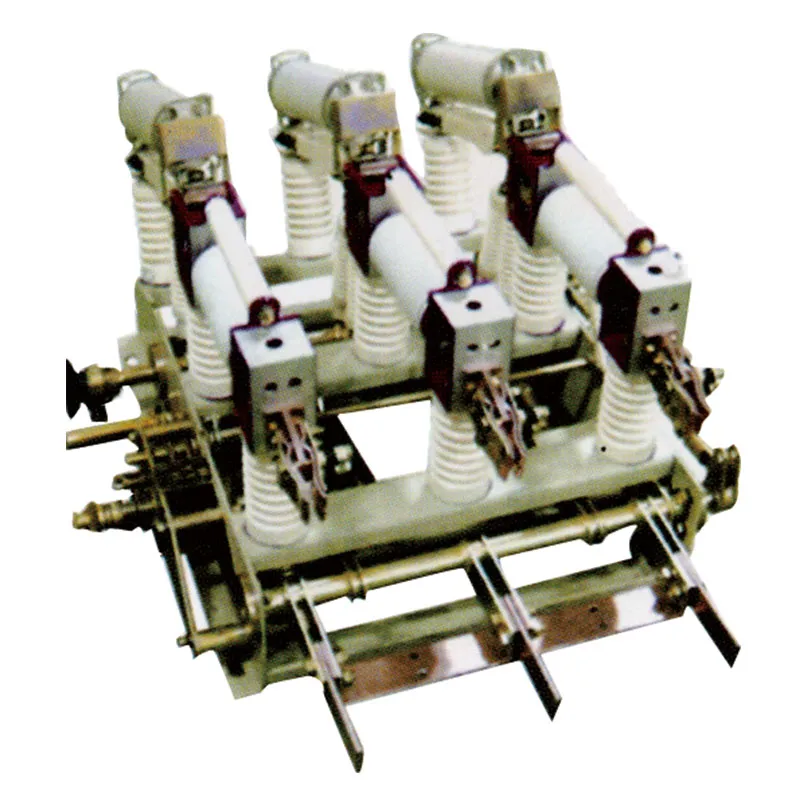

FZ(R)N21-12(D) Высоковольтная комбинация вакуумного выключателя нагрузки и предохранителя переменного тока для внутренней установки

₽277956
1+ Куски

Получение последних цен

Параметры продукта

Индивидуализация:

Доступный
Место установки:

В помещении
Место происхождения:

Чжэцзян, Китай

Подробнее Связаться с магазином

ООО Вэньчжоу Хуаи Интернэшнл Трейд

ул. Синьсин, д. 5, портовая зона Юэцинван, г. Юэцин, пров. Чжэцзян, г. Вэньчжоу

Описание продукта

Информация о компании

Основная информация

Температура окружающей среды

-40℃ до +40℃

Высота над уровнем моря

≤1000m

Влажность

Среднесуточная влажность не должна превышать 95%

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Обзор

Комбинированный высоковольтный вакуумный выключатель нагрузки с предохранителем FZRN21-12D/125-31.5 (далее - комбинированный аппарат) соответствует требованиям международного стандарта IEC 62271-105 AC High-voltage Vacuum Load Break Switch-Fuse Combination и GB16926 AC High-voltage Load Break Switch-Fuse Combination.Он обладает такими преимуществами, как высокая отключающая способность, безопасность и надежность, длительная электрическая прочность, частая эксплуатация и минимальное техническое обслуживание, защита трансформаторов от перегрузки и предотвращение потери фазы в работе оборудования.Этот комбинированный аппарат оснащен видимым изолирующим зазором и заземлителем с возможностью замыкания и может использоваться в сочетании с моторно-пружинным механизмом для дистанционного управления.

Комбинированный аппарат подходит для использования в сетях переменного тока 50 Гц (номинальное напряжение 12 кВ) для прерывания тока нагрузки, тока перегрузки и тока короткого замыкания.Он особенно подходит для мест, где требуется безмасляная эксплуатация и частые переключения.

FZ(R)N21-12(D) Высоковольтная комбинация вакуумного выключателя нагрузки и предохранителя переменного тока для внутренней установки

FZ (R) N21-12 (D) Комбинированный высоковольтный вакуумный выключатель с предохранителем для помещений

Модель и определение

F

Выключатель нагрузки

Z

Вакуумный прерыватель

（R）

Предохранитель

N

Тип помещения

21

Серийный номер конструкции

12

Номинальное напряжение

（D）

Заземление

T

Пружинный привод

□

Номинальный ток

□

Номинальный ток отключения при коротком замыкании

Применяемые стандарты

GB/T3804-2004	Высоковольтные выключатели нагрузки переменного тока 3,6 кВ ~ 40,5 кВ
GB/T16926-2009	Комбинация предохранителей и выключателей переменного тока высокого напряжения
IEC 62271-105	Комбинации предохранителей-выключателей переменного тока для номинальных напряжений свыше 1 кВ до 52 кВ включительно

Условия окружающей среды для эксплуатации

Температура окружающей среды	Верхний предел: +40°C, нижний предел: -40°C
Влажность	Среднесуточная влажность не должна превышать 95%, а среднемесячная не должна превышать 90%
Высота над уровнем моря	≤1000m
Место монтажа	Окружающий воздух должен быть свободен от значительного загрязнения коррозионными или горючими газами, водяным паром и не подвергаться частой сильной вибрации.

FZ (R) N21-12 (D) Комбинированный высоковольтный вакуумный выключатель с предохранителем для помещений

Основные технические параметры

Технические параметры комбинированного аппарата приведены в таблице 1

С/Ш	Артикул	Единица	Значение
1	Номинальное напряжение	кВ	12
2	Номинальная частота	Гц	50
3	Макс. номинальный ток предохранителя	A	125
4	Номинальный ток	A	3150
5	Время размыкания выключателя с предохранителем	мс	40 ±5
6	Номинальный ток короткого замыкания (перспективное действующее значение)	кА	31.5
7	Номинальный ток короткого замыкания (перспективное действующее значение)	KA	80
8	1 мин Выдерживаемое напряжение частоты питания для вакуума между зазорами, между полюсами, между полюсами и землей/изолирующим зазором	кВ	42/48
9	Выдерживаемое напряжение импульса молнии для вакуума между зазорами, между полюсами, между полюсами и землей/изолирующим зазором	кВ	75/85
10	Выходная энергия ударника предохранителя	J	2-5

Технические параметры вакуумного выключателя нагрузки в комбинированном аппарате приведены в таблице 2

С/Ш	Артикул	Единица	Значение
1	Номинальное напряжение	кВ	12
2	Номинальная частота	Гц	50
3	Номинальный ток	A	630
4	Номинальный ток отключения активной нагрузки	A	630
5	Номинальный ток отключения в замкнутом контуре	A	630
6	5% номинальный ток отключения активной нагрузки	A	31.5
7	Номинальный ток отключения зарядки кабеля	A	10
8	Номинальный ток отключения воздушного компрессора холостого хода	A	Ток холостого хода трансформатора 1250 кВА
9	1 мин. напряжение, выдерживаемое частотой питания (От полюса к земле, от полюса к полюсу, вакуум между зазорами/изолирующий зазор)	кВ	42/48
10	Выдерживаемое напряжение импульса молнии (От столба к земле, от столба к столбу, вакуум между зазорами/изолирующий зазор)	кВ	75/85
11	4 с Номинальный кратковременный выдерживаемый ток	кА	20
12	Номинальный пиковый выдерживаемый ток	кА	50
13	Номинальный ток короткого замыкания	кА	50
14	Механический ресурс	Время	1000
15	Допустимая толщина износа контактов	мм	2
16	Рабочий момент (усилие) при открывании/закрывании	Нм	≤200

Технические параметры предохранителя в комбинированном аппарате приведены в таблице 3

Модель	Номинальное напряжение (кВ)	Номинальный ток предохранителя (A)	Номинальный ток отключения (кА)	Номинальный ток плавкой вставки (A)
SDLAJ	12	40	31.5	6.3, 10, 16, 20, 25, 31.5, 40
SFLAI		100	40	50, 63, 71, 80, 100
СКЛАИ		125	50	125

Технические параметры для монтажа и настройки вакуумного прерывателя в комбинированном аппарате приведены в таблице 4

С/Ш	Артикул	Единица	Значение
1	Зазор между контактами	мм	10±1
2	Перемещение контактов	мм	4±0.5
3	Средняя скорость закрытия	м/с	0.6±0.2
4	Средняя скорость открывания (до достижения зазора между контактами 6 мм)	м/с	1.1±0.2
5	Трехполюсный контакт Асинхронность размыкания/замыкания	мс	≤2
6	Время отскока контактов при закрытии	мс	≤2
7	Зазор между токоведущими частями и землей	мм	≥125
8	Аппарат с плавкими предохранителями	μΩ	≤150
8	Вакуумный выключатель нагрузки	μΩ	≤70

Технические параметры для сборки выключателя приведены в таблице 5

S/N	Артикул	Единица	Значение
1	Трехполюсное одновременное закрытие Отклонение	мм	≤3
2	Перекос полюса в положении закрытия	мм	≤2
3	Контактное давление лезвия	N	260 ±30
4	Расстояние изоляции	мм	≥150

Технические параметры заземляющего устройства комбинированного аппарата приведены в таблице 6

S/N	Артикул	Единица	Значение
1	Давление пружины стационарного контакта	N	390 ±20
2	Отклонение при трехполюсном одновременном закрытии	мм	≤3
3	Перекос полюса в положении закрытия	мм	≤2

Конструктивные особенности

★ Простая базовая структура

Этот продукт отличается компактным дизайном и небольшими размерами.В основном он состоит из рамы, вакуумного прерывателя, предохранителя, заземлителя, устройства передачи сигнала отключения и пружинного механизма.

★ Многофункциональный продукт

Этот продукт объединяет в себе изолирующий выключатель, комбинированный аппарат и заземлитель.Он может прерывать не только нормальный ток нагрузки, но и ток перегрузки и ток короткого замыкания.

★ Надежная защита от блокировки

Вакуумный прерыватель и заземление разъединителя в этом комбинированном аппарате имеют надежную блокировку.Разъединитель и заземлитель взаимосвязаны: когда разъединитель достигает расстояния изоляции, заземлитель позволяет накопить энергию для замыкания; наоборот, заземлитель срабатывает первым при обратном ходе.Разъединитель и заземлитель могут работать только тогда, когда вакуумный прерыватель находится в открытом положении.Вакуумный прерыватель не может работать, если заземляющий выключатель закрыт.

★ Совершенная защита от перегрузки по току

Когда комбинированный аппарат находится в закрытом положении и по главной цепи протекает ток короткого замыкания или ток перегрузки, механическая защелка комбинированного аппарата срабатывает сразу же после срабатывания любого одиночного бойка предохранителя, что приводит к надежному и быстрому отключению вакуумного прерывателя под действием пружины открытия.

★ Дополнительные методы эксплуатации

Данное изделие может управляться вручную и электрически.При выборе электрического режима допускается дистанционное управление.

★ Стабильная работа и длительный срок службы

Этот продукт может часто эксплуатироваться с минимальным техническим обслуживанием
