FSI400 оптико-волоконная инерциальная/спутниковая комбинированная навигационная система

₽742318
1 Куски

Получение последних цен

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Состояние здоровья:

Новое

Пoдpoбнee Связаться с магазином

ООО Ухань Ликоф Технологии

Проспект Цзянся № 17, район Цзянся, город Ухань, провинция Хубэй

Описание продукта

Информация о компании

Основная информация

Диапазон измерений（°/с）

±300

Нулевое смещение（°/ч）

0.01

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

FSI400 оптико-волоконная инерциальная/спутниковая комбинированная навигационная система — это высоконадежная и экономически эффективная навигационная система, широко применяемая в таких областях, как навигация, управление и измерения на примере самолетов, беспилотных автомобилей, беспилотных судов и беспилотных летательных аппаратов.

Комбинированная навигационная система наследует модульный дизайн аналогичных продуктов, использует высокоточные замкнутые оптико-волоконные гироскопы (FOG) и высокоточные акселерометры в сочетании с высокопроизводительной GNSS платой. Аппаратные цепи разработаны на архитектуре FPGA+DSP. С помощью алгоритма мультисенсорного слияния система обрабатывает данные: позиция и скорость GPS подаются на фильтр, а также позиция, скорость и ориентация INS. Фильтр сравнивает разницу между ними, строит модель ошибки для оценки ошибок INS и корректирует результаты инерциальной навигации, обеспечивая комбинированные данные о скорости, положении и ориентации. Инерциальная навигация поддерживает различные режимы конфигурации, адаптированные под разные носители, например, авиационные, автомобильные и морские платформы. Для автомобильных платформ добавляются ограничения по движению, что посредством оценки и коррекции ошибок обеспечивает длительную высокоточную навигацию и позиционирование носителя.

Основные характеристики

Ключевые компоненты отечественного производства, высокая производительность, модульная конструкция, низкий вес

Поддержка GNSS всех частот, высокая точность позиционирования и ориентации в сложных условиях

Многочисленные интерфейсы и меры изоляции

Потребляемая мощность в стационарном режиме 18 Вт

Калибровка и компенсация во всем температурном диапазоне от -45℃ до +65℃

Комбинированные навигационные продукты поддерживают автоматический поиск севера с точностью лучше 1 милрадиана

Встроенный адаптивный навигационный алгоритм

Области применения

Мобильные измерения положения и ориентации

Беспилотные автомобили, беспилотные суда/катера

Картография и геодезия

Стабилизационные платформы

Подводные аппараты

Связь в движении

Интеллектуальное вождение

Управление боевыми средствами

Автоматический поиск севера для интеллектуальных шахт

Уникальная технология

Комбинированная навигационная система интегрирует высокоточные оптико-волоконные гироскопы и акселерометры в независимой конструкции. Выбранные гироскопы и акселерометры представляют собой передовые по технологиям инерциальные приборы в отрасли. Внутри системы выполнена компенсация нулевого смещения, коэффициента масштабирования, неортогональных ошибок и параметров, связанных с ускорением, в полном температурном диапазоне, что позволяет сохранять высокую точность измерений в течение длительного времени.

FSI400 оптико-волоконная инерциальная/спутниковая комбинированная навигационная система

Серия комбинированных навигационных систем может быть настроена с различным программным и аппаратным обеспечением в соответствии с требованиями пользователя. В зависимости от особенностей некоторых навигационных приложений гироскопы могут быть заменены на высокоточные, чтобы максимально удовлетворить потребности разных пользователей.

Оптический гироскоп
Диапазон измерений（°/с）	±300
Нулевое смещение（°/ч）	0.01
Стабильность нулевого смещения（°/ч，10с）	0.01
Нестабильность нулевого смещения（°/ч，allan）	0.001
Повторяемость нулевого смещения（°/ч，6 включений）	0.01
Угловое случайное блуждание（°/√ч）	0.0005
Нелинейность шкалы（ппм）	10
Асимметрия шкалы（ппм）	10
Повторяемость шкалы（ппм）	10
Взаимная связь（рад）	≤0.001
Полоса пропускания（Гц）	≥200
Кварцевый акселерометр
Диапазон измерений（ г）	±20
Нулевое смещение（мг，1σ）	≤ 0.1
Стабильность нулевого смещения（µг，Сглаживание за 10 сек）	10
Стабильность нулевого смещения（µг，allan）	5
Повторяемость нулевого смещения（µг）	10
Скоростной случайный блуждание （мм/с/√ч）	5
Нелинейность коэффициента масштаба （мг，ппм）	5
Взаимная связь（рад）	10
Полоса пропускания（Гц）	≥200
Точность чистой инерциальной навигации
Автонаведение по северу(°，1σ)	0.06
Точность выравнивания ориентации（°，1σ）	0.005
Удержание курсового угла （°/ч，1σ）	0.06
Удержание ориентации（°/ч，1σ）	0.03
Горизонтальная скорость（м/с，1σ）	＜0.3
Точность чисто инерциальной навигации（1σ）	1 наномили в час
Точность измерения глубины（см）	5
Точность комбинированной инерциальной навигации и одометра	≤0.002D
Точность комбинированной навигации
Комбинированная точность курсового угла（°，1σ，в реальном времени）	0.03
Комбинированная точность горизонтальной ориентации（°，1σ，в реальном времени））	0.01
Комбинированная точность курсового угла（°，постобработка）	0.003
Комбинированная точность горизонтальной ориентации（°，постобработка）	0.001
Комбинированная горизонтальная позиция（м，1σ）	3（одиночный режим），0.02+1ппм（RTK）
Комбинированная вертикальная позиция（м，1σ）	5（одиночный режим），0.03+1ппм（RTK）
Комбинированная горизонтальная скорость （м/с，1σ）	0.1
Комбинированная вертикальная скорость（м/с，1σ））	0.15
Спутниковый приёмник
Точность синхронизации времени	20нс
Время определения местоположения	≤40с
Время запуска	≤2с
Частота обновления данных позиционирования	10Гц
Рабочая высота над уровнем моря	10000м
Спутниковый режим	GPS：L1/L2/L5； BeiDou：B1/B2/B3； GLONASS：L1/L2。
Электрические/механические интерфейсы
Входное напряжение	12～36В постоянного тока（Рекомендация 24В）
Потребляемая мощность	≤18Вт
Размеры	212 × 155 × 125 мм
Вес	≤5кг
Условия эксплуатации
Рабочая температура	-40°C ~ +70°C
Температура хранения	-55°C ~ +85°C
Вибрация	6 г@ 20~2000 Гц
Удар	100 г 11 мс
Надёжность/применимость
MTBF/MTTR	10000 ч / 0.5 ч
Техническое обслуживание	BIT 95%

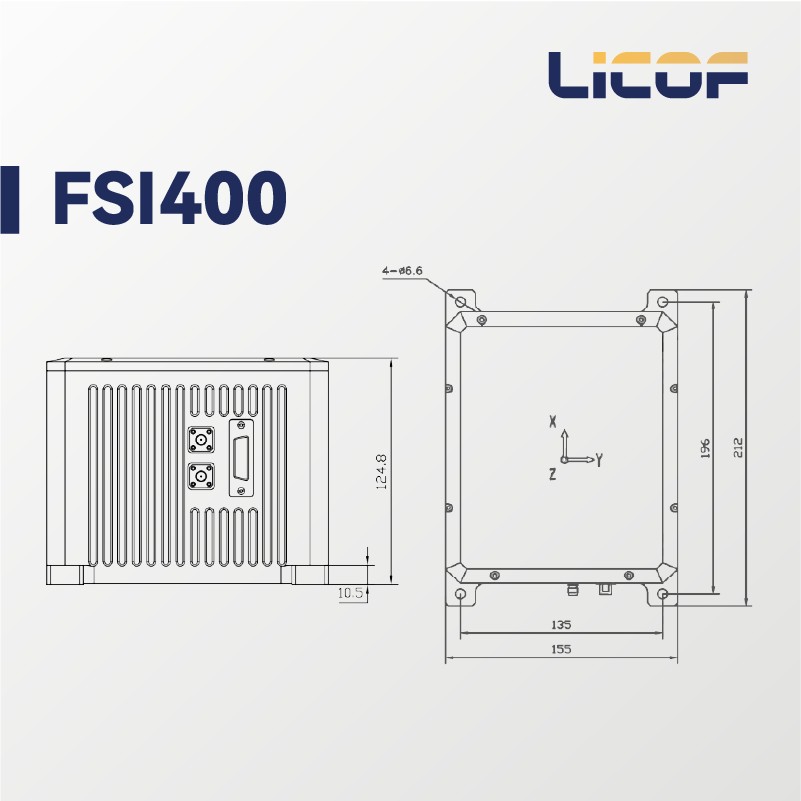

Рисунок 1. Габаритные размеры структуры системы оптоволоконной инерциальной/спутниковой комбинированной навигации FSI400
