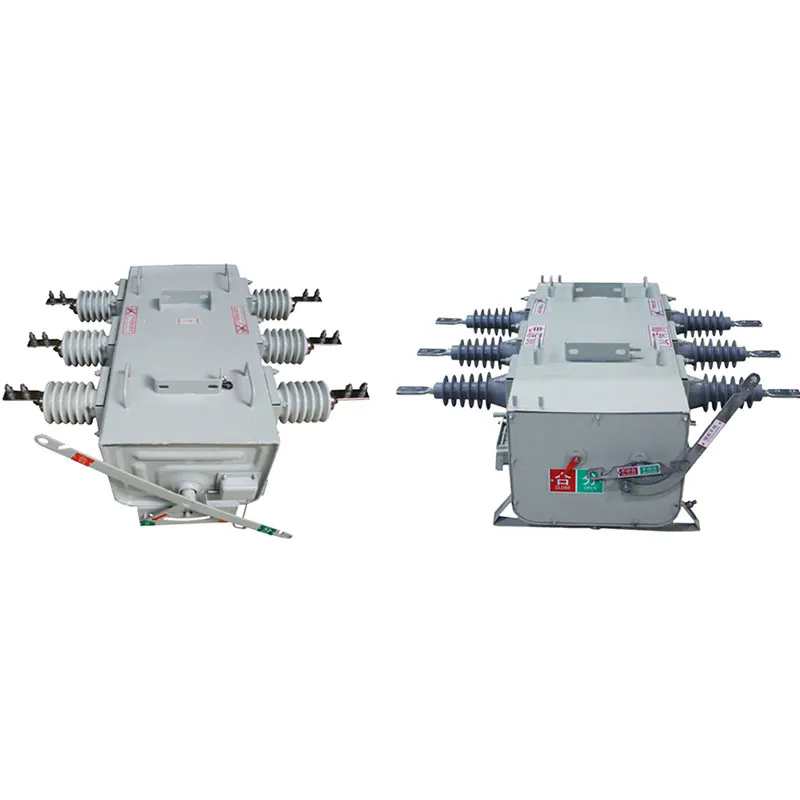

FLW34-12/24/40.5 Наружный высоковольтный переключатель нагрузки SF6 переменного тока

₽160100
1+ Куски

Получение последних цен

Параметры продукта

Индивидуализация:

Доступный
Сертификация:

ISO9000
Место происхождения:

Чжэцзян, Китай

Подробнее Связаться с магазином

ООО Вэньчжоу Хуаи Интернэшнл Трейд

ул. Синьсин, д. 5, портовая зона Юэцинван, г. Юэцин, пров. Чжэцзян, г. Вэньчжоу

Описание продукта

Информация о компании

Основная информация

Температура окружающей среды

-40 °C~+40 °C

Класс загрязнения

Класс IV

Высота над уровнем моря

≯1000 м

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Обзор

Высоковольтный переключатель нагрузки FLW34-12/24 для наружной установки, работающий на SF6, сочетает в себе передовые технологии и производственные процессы корейской компании Iljin, что обеспечивает превосходные технические характеристики.Он широко используется на подстанциях, промышленных и горнодобывающих предприятиях, а также в городских и сельских сетях распределения электроэнергии для управления нагрузкой и подходит для размыкания и замыкания токов нагрузки и токов короткого замыкания в энергосистемах 10/20 кВ, особенно в местах, требующих частых операций с сетью.В этом продукте используется газ SF6 с отличными изоляционными и дугогасящими свойствами, который эффективно защищает от внешних воздействий окружающей среды, что делает его высоконадежным и не требующим обслуживания решением.Он доступен в ручном и моторном исполнении (моторный тип в сочетании с контроллером может помочь в автоматизации распределения).При использовании продукта в сочетании с соответствующим гибридным комплектом можно реализовать интегрированные первичные и вторичные функции.

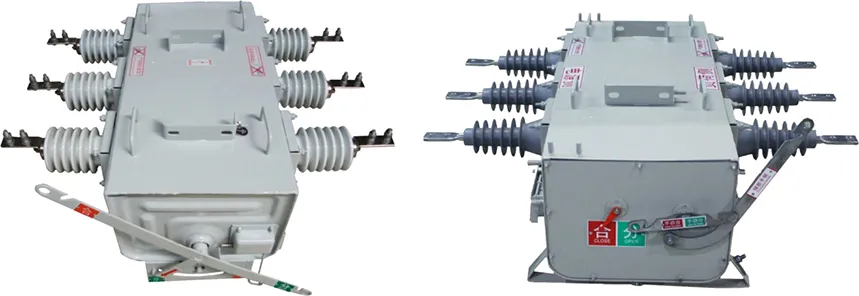

FLW34-122440.5 Наружный высоковольтный переключатель нагрузки SF6 переменного тока22

FLW34-12/24 Наружный высоковольтный переключатель нагрузки SF6 переменного тока

Модель и определение

F

Переключатель нагрузки

L

Газ SF6

W

Условия окружающей среды для эксплуатации

(на открытом воздухе)

34

Серийный номер конструкции

□

Номинальное напряжение (кВ)

630

Номинальный ток (А)

20

Номинальный кратковременный ток

(кА)

Применимые стандарты

GB 3804

Высоковольтные выключатели переменного тока 3,6 кВ~40,5 кВ

GB/T 11022

IEC62271-103

Общие технические требования к высоковольтным распределительным устройствам и аппаратуре управления

Выключатели переменного тока для номинальных напряжений от 1 кВ до 52 кВ включительно

Условия окружающей среды для эксплуатации

Место установки	Места, где нет легковоспламеняющихся, взрывоопасных, химически агрессивных веществ и сильной вибрации.
Температура окружающей среды	-40 °C~+40 °C (среднесуточная температура не превышает +40 °C)
Высота над уровнем моря	≯1000 м
Класс загрязнения	Класс IV
Максимальная скорость ветра	≯700 Па (эквивалентно скорости ветра 35 м/с)
Сейсмическая интенсивность	≯ M8

Основные технические параметры

S/N	Пункт		Единица	Значение
1	Номинальное напряжение		кВ	12	24
2	Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты		42/48	65/79
		Выдерживаемое напряжение во влажной среде		34	52
		Молниевой импульс		78/85	125/145
3	Номинальный ток		A	630	630
4	Номинальный ток отключения активной нагрузки		A	630	630
5	Номинальная частота		Гц	50	50
6	Номинальный ток отключения в замкнутом контуре		A	630	630
7	5% номинальный ток отключения активной нагрузки			31.5	31.5
8	Номинальный ток зарядки кабеля			10	10
9	Номинальный ток замыкания (пиковый)			50	50

FLW34-12/24/40.5 Наружный высоковольтный переключатель нагрузки SF6 переменного тока

Продолжение

S/N	Пункт	Единица			Значение
10	Номинальный кратковременный ток (4S)	кА	20	20	20
11	Номинальный пиковый ток		50	50	50
12	Номинальное рабочее напряжение (в зависимости от требований пользователя)	V	AC220	AC220	AC220
13	Механический ресурс	Время	10000	10000	10000
14	Номинальное давление SF6 (20 ℃)	МПа	0.12	0.12	0.12
15	Годовая утечка газа SF6	/	≤0.5%	≤0.5%	≤0.5%
16	Режим работы	/	Пружинный привод (ручной/электрический)
17	Габаритные размеры (Ш × Г × В)	мм	1060x950x545	1370x1040x545	1470x1440x545
18	Вес	кг	100	110	120

Конструктивные особенности

★ Интегрированный полностью герметичный корпус, изготовленный с высокой точностью, обеспечивающий надежную герметичность.

Корпус переключателя изготовлен с использованием технологии дуговой сварки вместо болтов для полной герметизации, что эффективно предотвращает утечку газа.Корпус изготовлен из высококачественных нержавеющих стальных пластин толщиной 3 мм с помощью сварки, что обеспечивает полную устойчивость к внутреннему давлению газа.Уплотнительные прокладки из материалов EPR или FPM, обладающие превосходной термостойкостью, атмосферостойкостью и стойкостью к разложению газа, покрыты высокоэффективной смазкой, отличающейся превосходной термостойкостью, атмосферостойкостью, стойкостью к разложению газа и герметичностью, что обеспечивает оптимальную герметичность на стыке соединений.Корпус выключателя снабжен точно дозированным осушителем, который эффективно устраняет влагу как из газа SF6, так и из побочных продуктов дуги, обеспечивая быстрое восстановление изоляционной способности газа.

★ Взрывозащищенность и более безопасная эксплуатация

В случае внутренней неисправности продукт автоматически сбрасывает давление через устройство сброса давления, эффективно обеспечивая безопасность окружающей среды и операторов.

★ Защита от неправильной эксплуатации

Во время операций по обслуживанию линии или переключателя можно использовать локальное блокирующее устройство для фиксации состояния переключателя, предотвращая как удаленные, так и локальные операции переключения.Кроме того, продукты интеллектуального типа поддерживают удаленный мониторинг.

★ Блокировка при низком давлении

Устройство блокировки низкого давления может быть активировано, когда давление газа SF6 опускается ниже безопасного рабочего порога, механически и электрически блокируя выключатель для предотвращения дальнейшей работы.
