Полиакриламид (ПАМ) представляет собой водорастворимый полимер, нерастворимый в большинстве органических растворителей, обладающий хорошими флокулирующими свойствами и способностью снижать трение между жидкостями. По ионным характеристикам подразделяется на четыре типа: неионный, анионный, катионный и амфотерный. (Примечание: полиакриламид отличается от акриламида).

ПАМ полиакриламид представляет собой водорастворимый линейный полимер, полученный путем свободнорадикальной полимеризации мономера акриламида (АМ), обладающий хорошими флокулирующими свойствами и способностью снижать трение между жидкостями. По ионным характеристикам подразделяется на четыре типа: неионный, анионный, катионный и амфотерный. Полиакриламид (℃) нерастворим в большинстве органических растворителей, таких как метанол, этанол, ацетон, диэтиловый эфир, алифатические и ароматические углеводороды, за исключением некоторых полярных органических растворителей, таких как уксусная кислота, акриловая кислота, хлоруксусная кислота, этиленгликоль, глицерин, расплавленная мочевина и формамид. Однако растворимость в этих органических растворителях ограничена и часто требует нагревания, в противном случае они не представляют большой практической ценности.

При соответствующей низкой концентрации раствор полиакриламида можно рассматривать как сетчатую структуру, где узлы сети формируются за счет механического переплетения цепей и водородных связей; при более высоких концентрациях из-за наличия множественных точек контакта между цепями раствор ПАМ приобретает гелеобразную консистенцию. Водный раствор ПАМ обладает хорошей совместимостью со многими органическими веществами, смешивающимися с водой, и хорошей совместимостью с электролитами, нечувствителен к таким веществам, как хлорид аммония, сульфат кальция, сульфат меди, гидроксид калия, карбонат натрия, тетраборат натрия, нитрат натрия, фосфат натрия, сульфат натрия, хлорид цинка, борная кислота и фосфорная кислота.

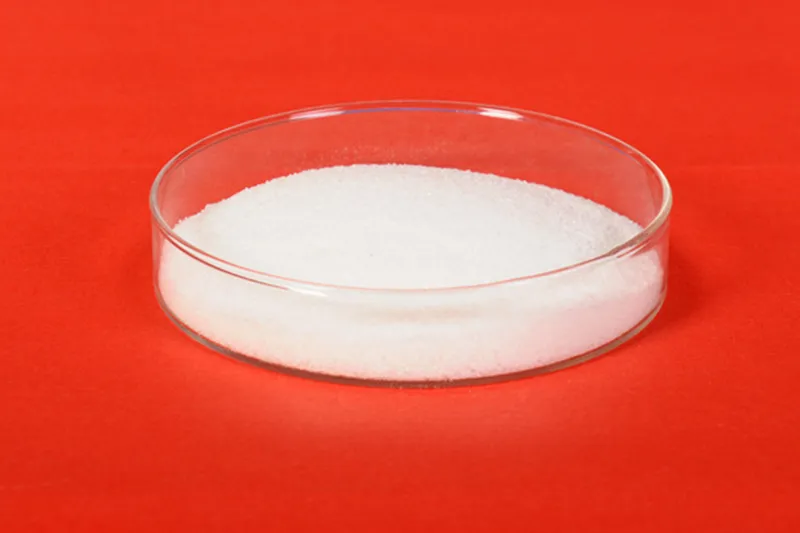

Полиакриламид представляет собой белый порошок или гранулы, плотностью 1,32 г/см³ (при 23℃), температурой стеклования 188℃, температурой размягчения около 210℃. При сушке обычными методами содержит небольшое количество воды, при высушивании быстро поглощает влагу из окружающей среды. Гомополимер, выделенный методом лиофильной сушки, представляет собой белую рыхлую аморфную твердую субстанцию, однако при осаждении из раствора и последующей сушке становится стеклообразным частично прозрачным твердым веществом. Полностью высушенный полиакриламид ПАМ является хрупким белым твердым веществом. Коммерческий полиакриламид обычно сушат в щадящих условиях, с обычным содержанием влаги 5–15%. Полимерные пленки, полученные литьем на стеклянные пластины, представляют собой прозрачные, твердые, хрупкие твердые вещества.
