Номер стандарта: ГОСТ 33259-2015

Дата публикации: 2015 год

Дата введения в действие: 1 июля 2016 года

Статус стандарта: Действующий

Данный стандарт заменил множество старых стандартов советского периода (таких как ГОСТ 12815-80, ГОСТ 12816-80 и др.), являясь объединенным и модернизированным стандартом, направленным на гармонизацию с европейскими и международными стандартами (такими как EN 1092-1), при этом сохраняя традиционные требования рынков стран СНГ.

Основное содержание и область применения

ГОСТ 33259-2015 устанавливает присоединительные размеры, конструктивные исполнения, технические требования и методы маркировки стальных фланцев, используемых для арматуры, фитингов, сосудов и трубопроводов (номинальное давление от PN 2.5 до PN 250).

Его основная область применения включает:

1.Нефтяная и газовая промышленность

2.Химическая и нефтехимическая промышленность

3.Судостроение и офшорная индустрия

4.Энергетическая промышленность

5.Другие промышленные области, требующие фланцевых соединений высокого давления, высоких температур или высокой надежности

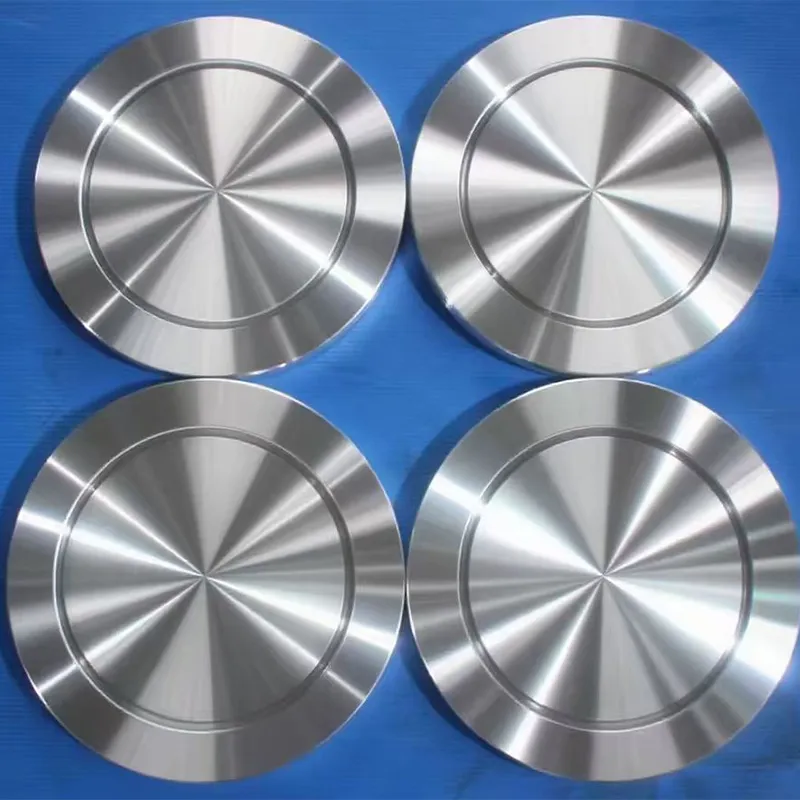

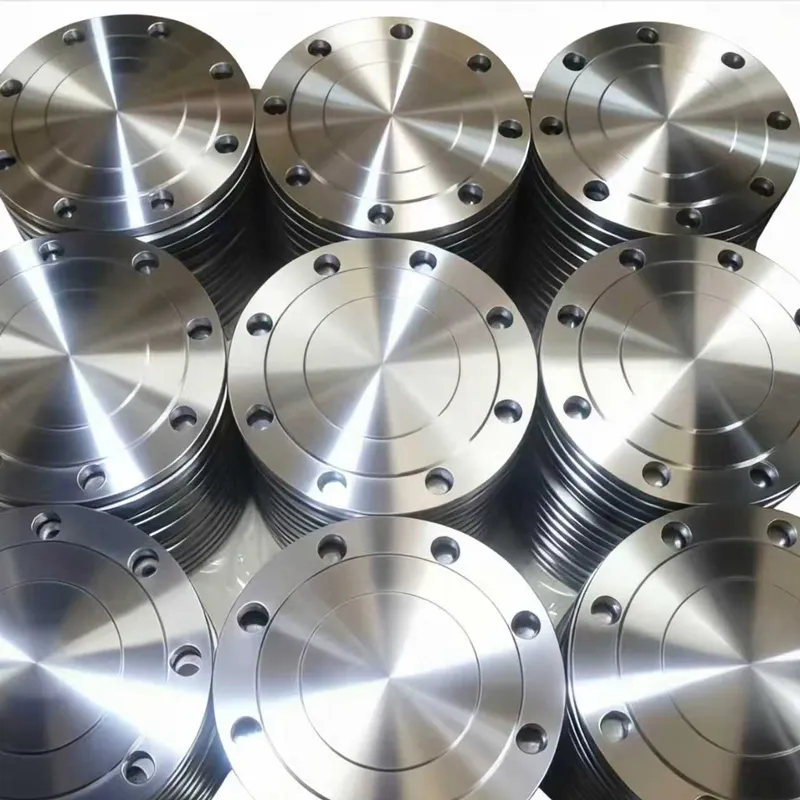

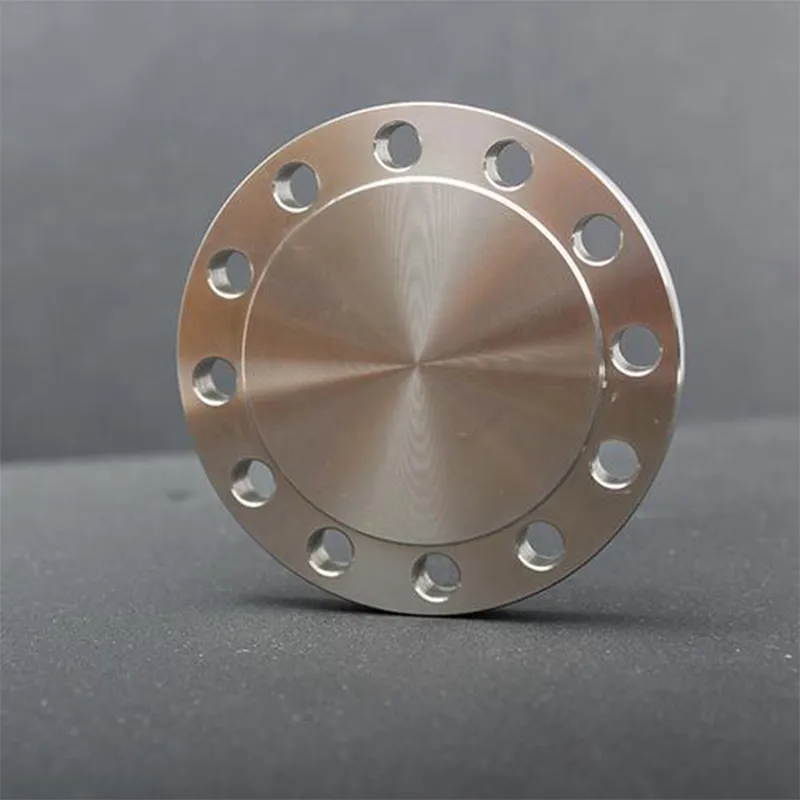

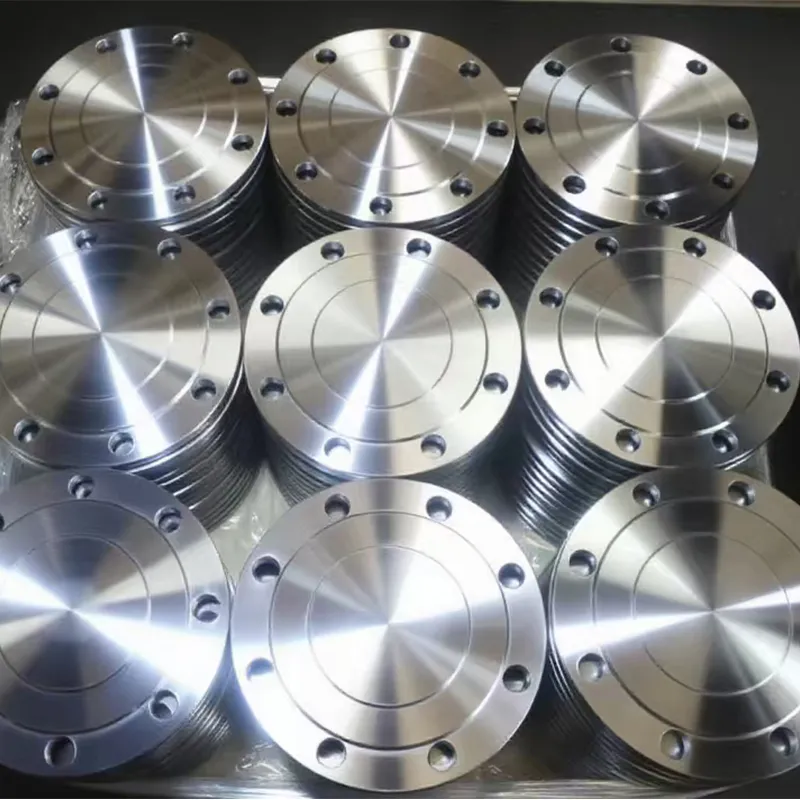

ГОСТ ATK · Глухой фланец: Используется для герметичного закрытия конца трубопровода.

Классы номинального давления (PN)

Стандарт определяет полный ряд классов давлений: от PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160 до PN 250. При этом PN 100 и выше являются классами высокого давления, менее распространенными в европейских стандартах, что демонстрирует охват стандартом особых условий высокого давления.

Формы уплотнительных поверхностей

Стандарт предусматривает различные формы уплотнительных поверхностей для Приспособление различным средам и давлениям:

1.Выступ: Наиболее распространенная форма, используется с мягкими прокладками (например, неметаллическими).

2.Выступ-впадина: Состоит из выступа и впадины, используемых в паре, прокладка располагается во впадине, обеспечивает хорошую центровку.

3.Шип-паз: Состоит из шипа и паза, используемых в паре, обеспечивает наилучшую герметичность, подходит для легковоспламеняющихся, взрывоопасных, токсичных сред.

4.Кольцевое соединение: Использует металлические кольцевые прокладки (например, овального или восьмиугольного сечения), применяется в условиях самых высоких давлений и температур (например, PN 100 и выше).
