GOST 33259-2015

Дата публикации: 2015 год

Дата введения в действие: 1 июля 2016 года

Статус стандарта: Действующий

Данный стандарт заменил несколько старых стандартов советского периода (таких как ГОСТ 12815-80, ГОСТ 12816-80 и др.), являясь объединенным и модернизированным стандартом, направленным на сближение с европейскими и международными стандартами (например, EN 1092-1), при этом сохраняя традиционные потребности рынка стран СНГ. ГОСТ 33259-2015 устанавливает присоединительные размеры, конструктивные формы, технические требования и методы маркировки стальных фланцев, используемых для арматуры, фитингов, сосудов и трубопроводов (номинальное давление от PN 2.5 до PN 250).

Основные области применения включают:

1.Нефтяная и газовая промышленность

2.Химическая и нефтехимическая промышленность

3.Судостроение и оффшор-сооружения

4.Энергетическая промышленность

5.Другие промышленные области, требующие фланцевых соединений высокого давления, высоких температур или высокой надежности

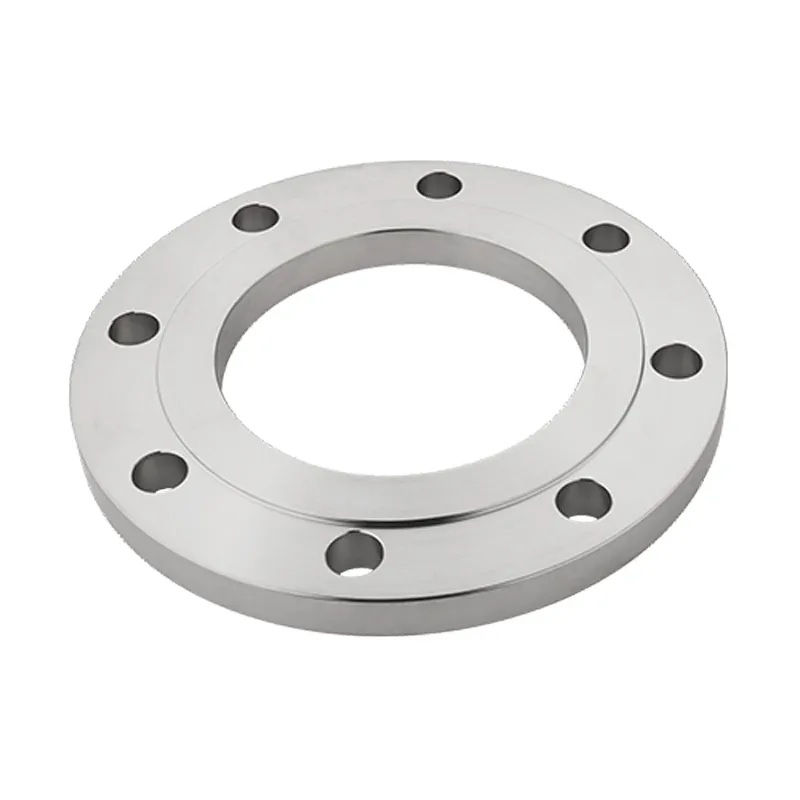

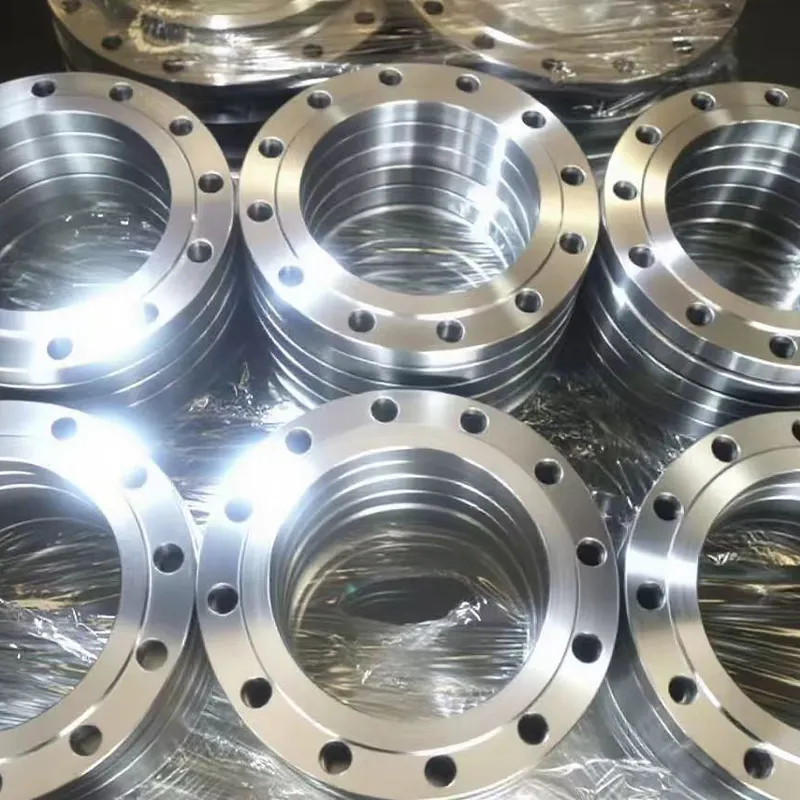

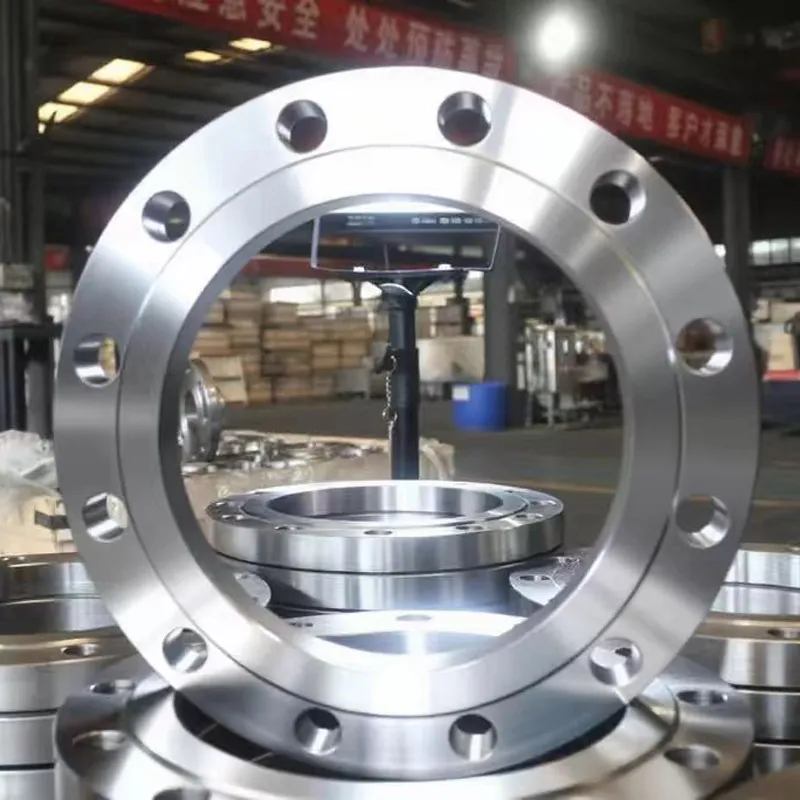

Плоский фланец (PL): Фланцевое кольцо надевается на трубопровод и приваривается с внутренней и наружной сторон, подходит для среднего и низкого давления.

Классы номинального давления (PN)

Стандарт определяет полный ряд классов давления: от PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160 до PN 250. Классы PN 100 и выше, реже встречающиеся в европейских стандартах, отражают охват особых условий высокого давления данным стандартом.

Типы уплотнительных поверхностей

Стандарт устанавливает различные типы уплотнительных поверхностей для Адаптироваться к разным сред и давлений:

1.Выступ (RF): Наиболее распространенный тип, используется с мягкими прокладками (например, неметаллическими).

2.Выступ-впадина (MFM): Состоит из выступа и впадины, используемых в паре, прокладка располагается во впадине, обеспечивает хорошую центровку.

3.Шип-паз (TG): Состоит из шипа и паза, используемых в паре, обеспечивает наилучшую герметичность, подходит для легковоспламеняющихся, взрывоопасных и токсичных сред.

4.Под линзовую прокладку (RJ): Используется металлическая кольцевая прокладка (например, овального или восьмиугольного сечения), применяется в условиях самых высоких давлений и температур (например, PN 100 и выше).
