1.Название продукта

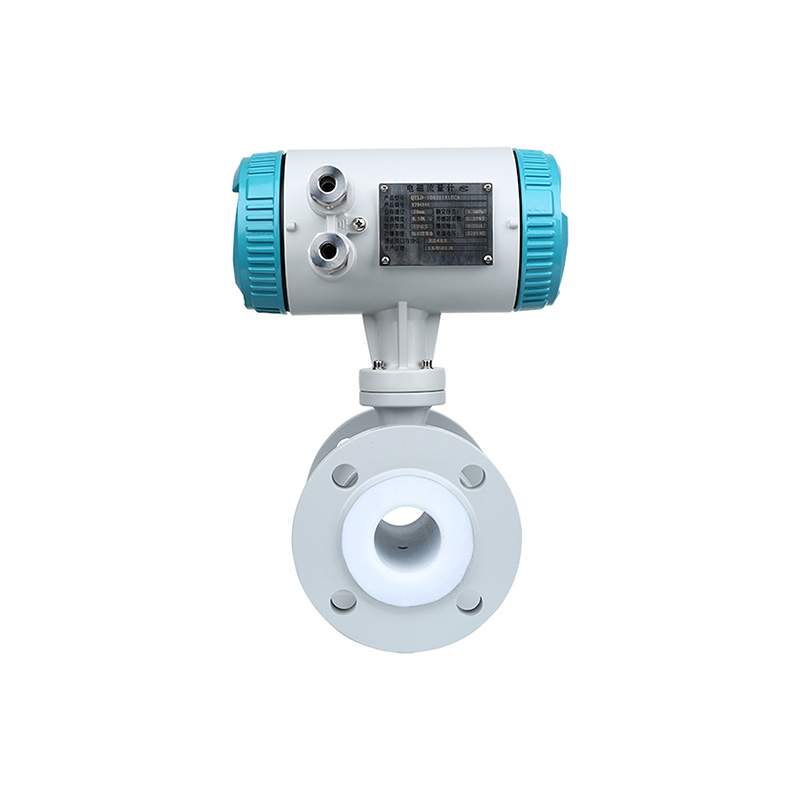

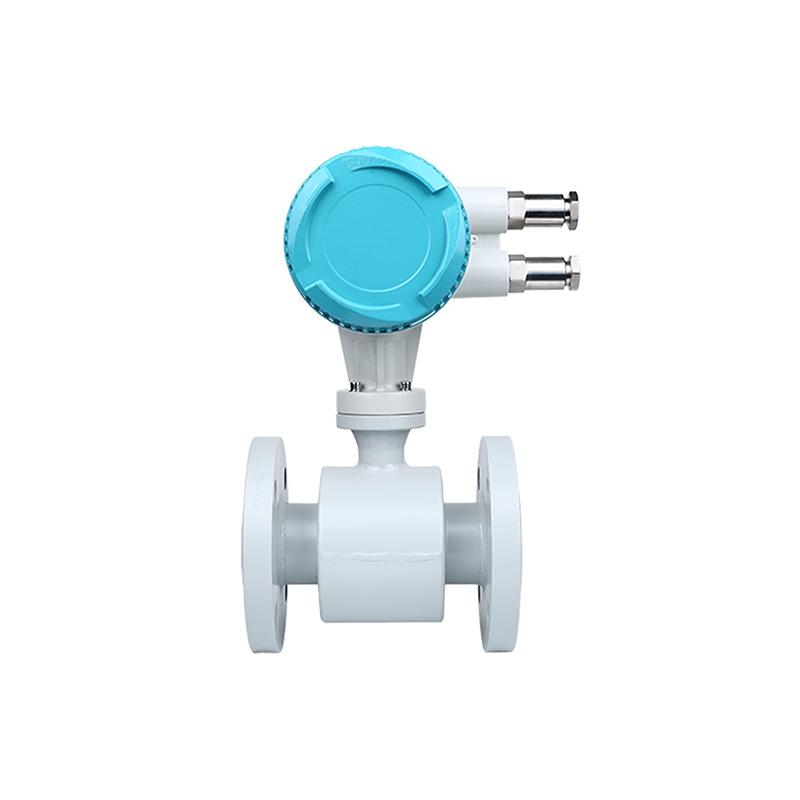

фланцевый электромагнитный расходомер

2.Обзор продукта

Электромагнитный расходомер является высокопроизводительным, высоконадежным расходомером, структура электромагнитного расходомера в основном состоит из системы магнитной цепи, измерительного канала, электрода, оболочки, подкладки и преобразователя и других частей. Фланцевый электромагнитный расходомер на дисплее делится на: разъемный электромагнитный расходомер, корпус электромагнитного расходомера. Номинальный диаметр: DN15 ~ DN3000.

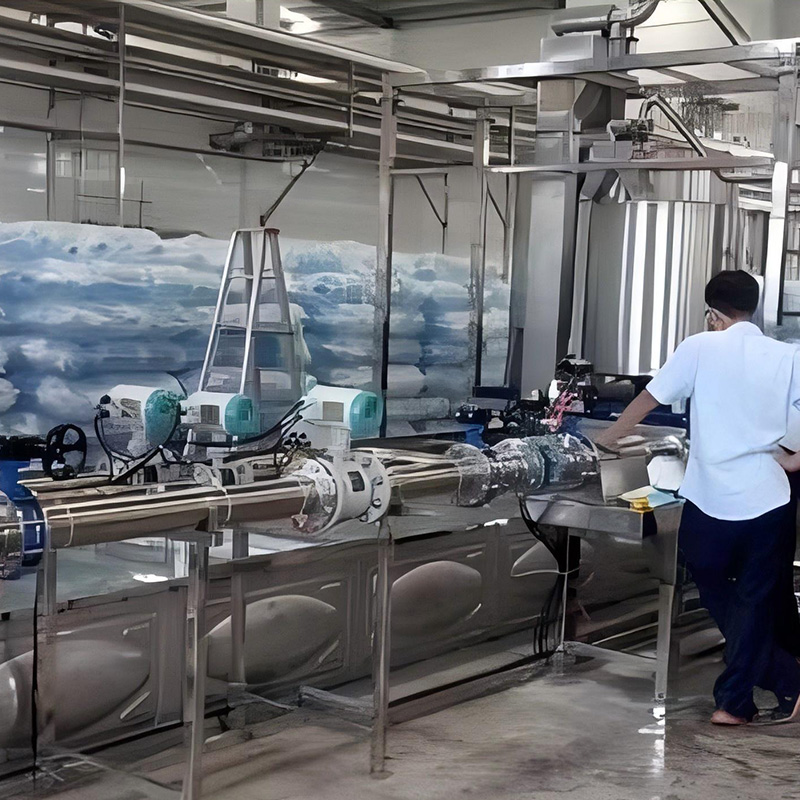

Широко используется в нефтяной, химической, металлургической, пищевой, электрической, бумажной, металлургической, водопроводно-канализационной, нефтехимической, фармацевтической и других отраслях промышленности.

3.Принцип измерения

Электромагнитный расходомер использует принцип закона индукции Фарадея, то есть, проводящие объекты в магнитном поле для резки магнитопровода движения, проводник генерирует индуцированную электродвижущую силу. Его индуцированная электродвижущая сила E является:

E = KBdV

Поток Q равен: Q = 3600 × V × S

Где: К-коэффициент измерителя

В - интенсивность магнитной индукции (Т)

d-расстояние между электродами (м)

V-средняя скорость потока жидкости (м/с)

S - площадь поперечного сечения в канале (м2)

Измерение расхода, проводящая жидкость при скорости потока V протекает через магнитное поле перпендикулярно направлению потока, в потоке проводящей жидкости индуцируется напряжение, пропорциональное средней скорости потока, а индуцированный им сигнал напряжения детектируется электродами, находящимися в непосредственном контакте с жидкостью. Для одного и того же расходомера S, B, d является постоянной величиной, поэтому расход пропорционален величине индуцированной электродвижущей силы E (или скорости потока V).

4.Преимущества

Отсутствие движущихся частей в измерительной трубке, простота в обслуживании и управлении; отсутствие частей, блокирующих поток, поэтому нет потери давления.

Самая низкая проводимость измеряемой жидкости ≥ 5 мкс/см, с различными материалами футеровки, может быть пригоден для измерения расхода различных кислот, щелочей, солевых растворов и суспензий, минеральных суспензий, пульпы и других сред.

На измерение расхода не влияют изменения плотности, вязкости, температуры, давления и проводимости жидкости, датчик чувствует линейную зависимость между сигналом напряжения и средней скоростью потока, высокая точность измерения.

Разумный выбор материалов футеровки и электрода позволяет достичь хорошей коррозионной стойкости и износостойкости.

Низкочастотное возбуждение прямоугольной волны, не подверженное влиянию промышленной частоты и различных паразитных помех на объекте, стабильная и надежная работа.

Не зависит от направления жидкости, может быть точно измерен как в положительном, так и в отрицательном направлениях.

Соотношение диапазонов 1:120 (0,1 м/с ~ 12 м/с), полномасштабный диапазон скорости потока.

Китайский иероглифический ЖК-дисплей с подсветкой, онлайн-модификация параметров, простое и удобное управление.

Функция измерения пустой трубки, функция сигнализации, возможность адаптации к различным жидкостям.

Функция записи времени отключения питания, автоматическая запись времени прерывания питания системы прибора, восполнение пропущенного расхода.

Функция 24-часовой записи общего расхода, запись общего расхода в часовых единицах, применима к системе измерения с разделением времени.

5.Технические параметры

Название продукта: интеллектуальный электромагнитный расходомер

Уровень точности: 土0.5%

Номинальное давление: 4.0MPA (DN15-DN150)

1.6MPA(DN15-DN600)

1.0MPA(DN200-DN1000)

0.6MPA(DN700-DN3000)

(Другие спецификации могут быть изготовлены на заказ)

Материал прокладки: PTFE; полихлоропреновый каучук; полиуретан; полиперфторэтилен-пропилен.

Температура окружающей среды: датчик (-25℃--+60℃) конвертер (-10℃--+60℃)
