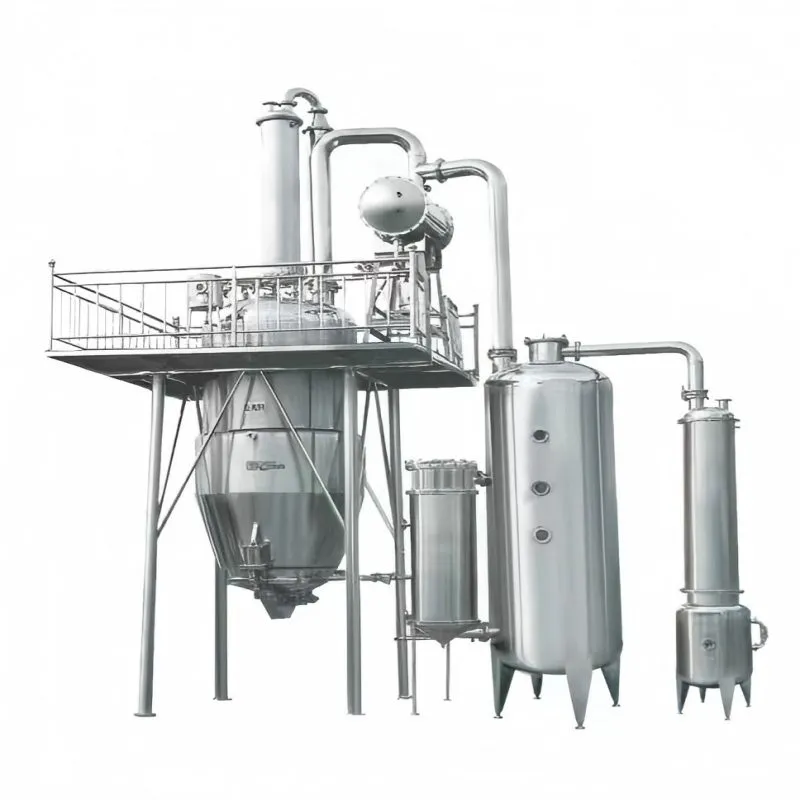

Комплекс состоит из экстракционного сосуда, фильтра, насоса для лекарственного раствора, нагревателя, испарителя, конденсатора, охладителя, маслоотделителя, промышленного контроллера и других компонентов.

После замачивания и нагревания лекарственного сырья традиционной китайской медицины, экстракт перекачивается насосом со дна экстракционного сосуда во внешний нагреватель для нагрева. Избыточная перекачиваемая жидкость тангенциально поступает на дно экстракционного сосуда для рециркуляции, выполняя функцию локального перемешивания.

Экстракт после нагрева в нагревателе подвергается мгновенному испарению (вспышке) и разделению в разделительно-концентрирующем аппарате. Вторичный пар тангенциально поступает в экстракционный сосуд, с одной стороны, передавая тепло растворителю внутри экстракционного сосуда, с другой стороны, выполняя функцию перемешивания. Оставшийся паропроводом поступает в конденсатор, где охлаждается до состояния растворителя, и возвращается (рефлюкс) в экстракционный сосуд. Другой паропровод поступает в теплообменник для нагрева конденсата, где происходит теплообмен, повышающий температуру конденсата до уровня, близкого к температуре кипения раствора в экстракционном сосуде, после чего остаточный пар поступает в конденсатор. Благодаря большому расходу рефлюкса растворителя, между лекарственным сырьем и растворителем поддерживается высокий градиент плотности содержания растворенного вещества, что обеспечивает быстрое растворение растворенного вещества.

Поскольку экстракция и концентрирование происходят одновременно, и концентрат постоянно выводится, общее время процесса значительно сокращается, составляя всего 4-6 часов.

Благодаря возможности приближения температуры возвращаемого конденсата к температуре кипения раствора в экстракционном сосуде, энергопотребление низкое. Весь комплекс работает в закрытом режиме, расход растворителя невелик.

Весь комплекс может управляться промышленным контроллером, рабочие программы, температура нагрева, температура испарения, температура рефлюкса, вакуумное/давление в системе, уровень растворителя в экстракционном сосуде, концентрация концентрата, уровень жидкости в испарительно-концентрирующем сосуде могут быть заданы и контролируемы, что обеспечивает надежную, стабильную и безопасную работу технологического процесса.

Благодаря хорошим технологическим характеристикам, выход продукта (экстракта) повышается. Кроме того, комплекс может адаптироваться к водной и спиртовой экстракции по вакуумным, атмосферным и избыточным технологическим режимам, особенно подходит для низкотемпературной экстракции и концентрирования термочувствительных материалов. Технологическая схема комплекса рациональна и компактна, внешний вид эстетичен, уровень загрязнения мал, соответствует требованиям GMP. Комплекс обладает значительными преимуществами в таких аспектах, как высокая эффективность, энергосбережение и многофункциональность.

Данный комплекс обладает не только превосходными функциями экстракции и концентрирования сухого лекарственного сырья традиционной китайской медицины. Он также обладает мощной функцией низкотемпературной экстракции и концентрирования свежего растительного сырья с сохранением его свежего вкуса и аромата. Например, экстракция и концентрирование свежих цветов, алоэ и другого свежего сырья. Он уже показал свои мощные функциональные преимущества в практическом применении на заводах по производству традиционной китайской медицины, заводы по производству биологически активных добавок и других предприятиях. Данная установка также может использоваться для экстракции и концентрирования в производстве натуральных приправ, пищевых добавок, связанных с экстракцией животных и морских организмов.
